Александр Днепров - ArchiCAD 11

• Create Solid Bodies (Создать твердотельную сетку)

– сетка отображается в полном объеме.

В области Model (Модель) окна Mesh Default Settings (Настройки параметров сетки по умолчанию) выбирается материал для отображения поверхности, граней и основания сетки. Переключатель, расположенный справа от кнопок выбора материала, позволяет задать способ сглаживания ребер сетки. Он имеет три положения:

• All Ridges Sharp (Все ребра острые) – сглаживания ребер не производится;

• User Defined Sharp (Выбранные пользователем острые) – не сглаживаются ребра, определенные пользователем, остальные сглаживаются по алгоритму, имеющемуся в ArchiCAD;

• All Ridges Smooth (Все ребра сглаженные) – все ребра между гранями создаваемой сетки будут сглаженными.

Остальные элементы управления параметрами сетки знакомы вам по настройкам предыдущих объектов.

Построение поверхностей вручную – неблагодарное занятие. При создании реальных проектов используются данные геодезических съемок, а в последнее время – данные геоинформационных систем (ГИС), которые, в принципе, можно получить и другими способами, например аэрофотосьемкой или съемками из космоса. Но знание принципов построения сложных поверхностей поможет вам на первых порах создавать хотя бы приблизительное соответствие ландшафта вашего проекта ландшафту местности и тем самым представлять результат разработки в наиболее приближенном к натуральному виде.

Примечание

Применение инструмента Mesh (Сетка) не ограничивается построением ландшафта. Вы можете использовать его везде, где нужно создать сложную пространственную структуру.

В области выбора методов построения сеток расположены четыре кнопки. Три из них хорошо вам знакомы по созданию плоских примитивов и трехмерных объектов: это построение произвольного контура, прямоугольного контура и прямоугольного контура с поворотом на заданный угол.

Для примера создадим сетку с использованием метода построения произвольного контура. Выполните следующие действия.

1. Перейдите в окно создания двумерных объектов.

2. Кнопкой Mesh (Сетка) палитры инструментов активизируйте инструмент построения сеток.

3. Щелчком на кнопке Settings Dialog (Окно настроек)

откройте окно параметров сетки.

4. Установите переключатель вида сетки в положение Create Skirted Superficies (Создать полую сетку)

5. В области Model (Модель) установите переключатель выбора способа сглаживания ребер сетки в положение All Ridges Sharp (Все ребра острые). Закройте окно.

6. На информационной палитре выберите метод построения сетки с произвольным контуром, щелкнув на кнопке

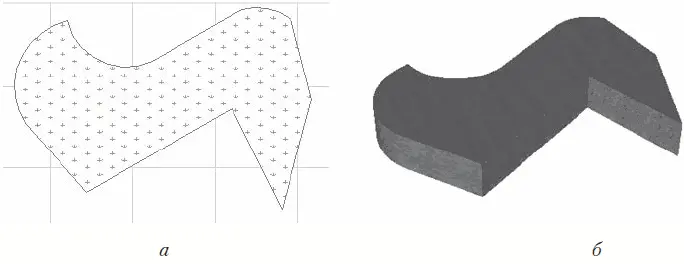

7. Используя элементы управления палитры редактирования, постройте произвольный контур (рис. 4.66, а ).

8. Переключитесь в окно просмотра и редактирования трехмерных объектов и оцените, как выглядит созданный контур в объемном виде (рис. 4.66, б ).

Рис. 4.66. Построение сетки

Примечание

С созданным контуром вы можете выполнять те же действия, что и с обычной полилинией или контуром стены, перекрытия, крыши, то есть изменять положение контура или его точек, скруглять прямолинейные сегменты, осуществлять логическое сложение и вычитание контуров и т. п.

9. Переключитесь в окно построения двумерных объектов и выделите созданный контур.

10. Щелкните кнопкой мыши на ребре выделенного контура. На экране появится палитра редактирования. К уже известным кнопкам редактирования контуров добавилась кнопка Elevate Mesh Point (Возвышение точки поверхности)

позволяющая изменить возвышение выделенного элемента. Щелкните на этой кнопке. На экране появится окно Mesh Point Height (Возвышение точки сетки) (рис. 4.67).

Рис. 4.67. Окно изменения возвышения ребра или точки сетки

Примечание

Можно изменить возвышение не только ребра, но и точки. Для изменения возвышения точки необходимо при выборе элемента щелкнуть кнопкой мыши на узловой точке объекта.

Возвышение элемента сетки можно установить относительно возвышения основания сетки, а также относительно уровня этажа, на котором построена сетка, относительно нулевого уровня проекта или специально заданных уровней. Выбрать нужный вариант можно из раскрывающегося списка, который появляется при щелчке на кнопке со стрелкой, расположенной в правой части окна. Установка флажка Apply to All (Применить ко всем) приведет к тому, что действие операции будет применено ко всем элементам сетки.

Совет

Чтобы получить впадину или опустить ребро ниже уровня создаваемой поверхности, введите в поле Height (Возвышение) отрицательное значение.

11. Установите новое возвышение выделенного ребра.

12. Переключитесь в окно просмотра объемного изображения объекта и оцените результат выполнения операции.

13. Проделайте эту операцию для произвольной точки контура и посмотрите результат ее выполнения.

Для добавления на имеющуюся сетку точек другой сетки или удаления части поверхности сетки выполните следующие действия.

1. Выделите контур, к которому необходимо добавить новые точки или удалить какую-либо его часть.

2. Кнопкой Mesh (Сетка) палитры инструментов активизируйте инструмент построения сеток.

3. Выберите необходимый метод построения сетки.

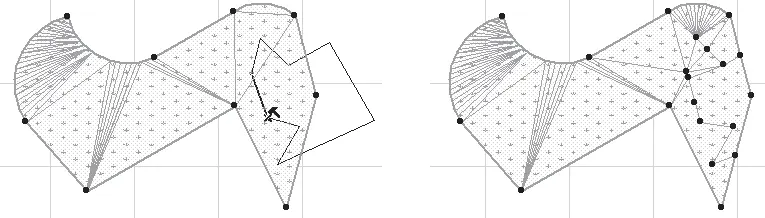

4. Постройте новый контур так, чтобы он находился внутри или хотя бы пересекал выделенный контур (рис. 4.68).

Рис. 4.68. Создания нового контура

5. Для завершения построения контура дважды щелкните кнопкой мыши в конечной точке контура. На экране появится окно New Mesh Points (Новые точки сетки) (рис. 4.69).

Рис. 4.69. Добавление/удаление новых точек сетки

6. Установите переключатель в положение Add New Points (Добавить новые точки). Если необходимо удалить часть старого контура, совпадающую с новым, переключатель должен быть установлен в положение Create Hole (Создать отверстие).

7. Из раскрывающегося списка выберите способ связи точек нового контура с существующими точками старого. Таких способов три:

· No Surface Fitting (Не подгонять под поверхность) – точки вновь построенного контура размещаются на высоте, введенной в свойствах строящейся сетки; ребра нового контура при пересечении с ребрами старого контура тоже сохраняют свое возвышение;
