Теперь слой Сетка заблокирован, то есть объекты, расположенные на нем, защищены от изменения.

Мы выполнили первое условие, касающееся работы со стенами: слой Стены видим и доступен для редактирования, слой Балки невидим, слой Сетка видим, но недоступен.

3. Сохраните данную комбинацию под именем Стены. Для этого щелкните на кнопке New (Создать), расположенной в левом нижнем углу области Layer Combinations (Комбинации слоев).

4. В появившемся окне введите имя Стены и щелкните на кнопке OK. Комбинация слоев для работы со стенами создана (рис. 7.8).

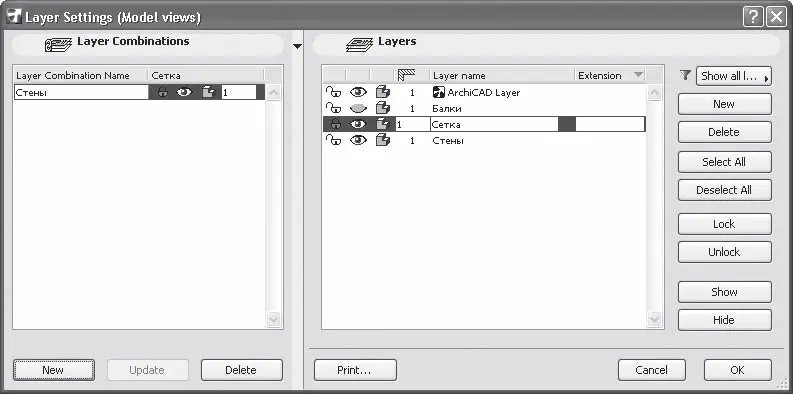

Рис. 7.8. Создание комбинации слоев

5. Включите видимость слоя Балки и отключите видимость слоя Стены. Подготовлена комбинация слоев для построения балок.

6. Создайте эту комбинацию, назвав ее Балки.

7. Создайте комбинацию слоев Просмотр, включив видимость слоев Стены и Балки, заблокировав их и отключив видимость слоя Сетка.

8. Наконец, создайте комбинацию слоев Сетка, отключив видимость слоев Балки и Стены, разблокировав слой Сетка и включив его видимость. Слои и комбинации слоев настроены (рис. 7.9).

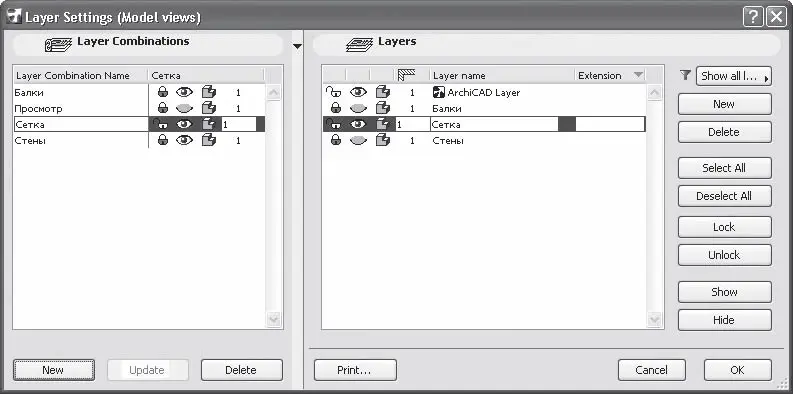

Рис. 7.9. Результат создания комбинаций слоев

9. Проверьте правильность работы созданной структуры, щелкая кнопкой мыши на элементах списка комбинаций слоев. При выделении комбинации в списке слоев можно видеть соответствующие установки атрибутов слоев. Если вы заметили ошибку, установите необходимые значения атрибутов слоев и щелкните на ставшей доступной кнопке Update (Изменить).

При выделении слоев можно видеть, как изменяются атрибуты списка комбинаций слоев.

10. Закройте окно установки параметров слоев щелчком на кнопке OK.

Появится окно с предупреждением: By deleting layers you lose all plan elements assigned to those layers. This operation is NOT UNDOABLE (Удаляя слои, вы потеряете все объекты, связанные с этими слоями. Эта операция необратима). Вспомним, что мы удалили все имевшиеся в проекте слои и их комбинации, прежде чем создавать собственные. На самом деле удаленные слои были лишь помечены для удаления и стали невидимыми.

11. Щелкните на кнопке Delete anyway (Удалить) окна предупреждения. Произойдет реальное удаление помеченных слоев и создание новых.

Настройка слоев завершена. Переходим к непосредственному использованию слоев.

Сначала настроим параметры структурной сетки и создадим ее.

1. Выполните команду Design → Structural Grid (Проектирование → Структурная сетка). В левом нижнем углу окна появилась кнопка Structural Grid (Структурная сетка), так как ArchiCAD при активизации окна настройки структурной сетки восстановил соответствующий слой, который мы удалили. Однако у нас есть свой слой для сетки.

2. Щелкните на кнопке Structural Grid (Структурная сетка). Откроется список слоев.

3. Из появившегося меню выберите слой Сетка. Теперь создаваемая сетка будет размещена на предназначенном для нее слое.

4. Перейдите на вкладку Attributes and Elements (Атрибуты и элементы).

5. Установите систему нумерации осей, выбрав строку A,B,C из раскрывающегося списка Horisontal Axes (Горизонтальные оси) и 1,2,3 из раскрывающегося списка Vertical Axes (Вертикальные оси).

6. Щелкните на кнопке Options (Дополнительно). Появится окно Grid options (Параметры сетки).

7. Используя переключатель в области Range (Порядок), установите направление отсчета сетки up (Вверх) для горизонтальных осей и right (Вправо) для вертикальных.

8. Закройте окно щелчком на кнопке OK.

9. Перейдите на вкладку Form and Size (Форма и размеры).

10. В области Horizontal Grid Lines (Горизонтальные линии сетки) задайте расстояния между осями A–B и B–C равными 6000. Для этого щелкните на строке между соответствующими буквами и в появившемся поле введите необходимое значение.

11. Удалите остальные элементы. Для этого щелкайте на них и нажимайте кнопку Delete (Удалить).

12. В области Vertical Grid Lines (Вертикальные линии сетки) установите расстояния между осями 1–2, и 2–3 равными 6000.

13. Удалите остальные элементы области.

14. Закройте окно щелчком на кнопке OK. Параметры сетки настроены.

15. Переместите указатель мыши, установленный на пересечении нижней и левой осей сетки, в точку начала координат проекта, помеченную на плане этажа косым крестиком, и щелкните кнопкой мыши. Структурная сетка установлена.

Переходим к построению объектов. Начнем со стен.

1. Щелкните на кнопке Layer – Settings Dialog (Слой – окно настроек)

информационной палитры. Появится окно параметров слоев.

2. Активизируйте комбинацию слоев Стены.

3. Закройте окно щелчком на кнопке OK. Щелкните на кнопке Layer (Слой), расположенной справа от кнопки Layer: Settings Dialog (Слой: окно настроек) и выберите из списка слой Стены. Обратите внимание, что надпись MISSING (Отсутствует) на кнопке Layer (Слой) изменилась на Стены. Это означает, что слой Стены стал активным и строящиеся объекты будут помещены именно на него.

Примечание

Если к моменту вызова меню слоев в проекте имеются выделенные объекты, то они будут перенесены на выбранный из списка слой. Эта функция будет использована при рассмотрении в гл. 8 логических операций с твердотельными объектами для переноса операторов на слой Hidden (Невидимый).

4. Активизируйте инструмент построения стен.

5. Создайте замкнутый контур стен в виде треугольника (рис. 7.10).

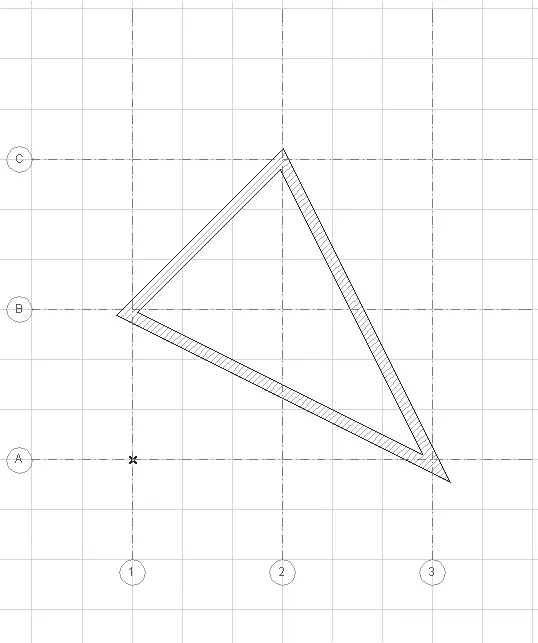

Рис. 7.10. Построение стен

6. Теперь активизируйте комбинацию слоев Балки. Построенные стены исчезли, так как слой Стены в комбинации слоев Балки невидим.

7. Активизируйте инструмент построения балок. Надпись на кнопке активизации слоев изменилась на Missing (Отсутствует). Это означает, что инструмент построения балок не связан ни с одним слоем построения.

8. Щелкните на кнопке активизации слоев и укажите слой Балки. Строящиеся объекты теперь будут связаны с этим слоем.

9. Создайте замкнутый контур балок в виде треугольника (рис. 7.11).

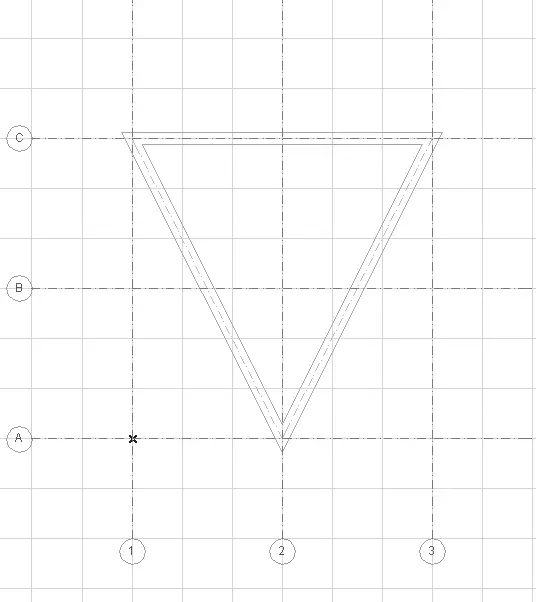

Рис. 7.11. Построение балок

Мы завершили построения стен и балок. Каждый тип объектов создан на своем слое с соответствующими атрибутами. Теперь можно посмотреть работу комбинации слоев Просмотр.

Откройте окно параметров слоев, активизируйте комбинацию слоев Просмотр и закройте окно щелчком на кнопке OK.

Как можно видеть, структурная сетка исчезла, видны построенные стены и балки (рис. 7.12). При активизации инструментов построения стен или балок надпись на кнопке активизации слоев с именем активного слоя отображается наклонным шрифтом. Это означает, что слой заблокирован, то есть создание, редактирование и удаление объектов этого слоя невозможно. При попытке создания объекта или вызова палитры редактирования появляется окно с сообщением о невозможности выполнения операции и кнопками отмены операции, разблокирования слоя или выбора другого слоя.
