Последний пункт требует пояснения. После выполнения, например, операции логического вычитания объектов никаких визуальных изменений ни в окне плана этажа, ни в окне просмотра и редактирования трехмерных объектов не происходит. Дело в том, что для сохранения логической связи между целью и оператором необходимо постоянное присутствие оператора в целевом элементе, а оператор имеет визуальное представление. Выход состоит в том, чтобы сделать оператор невидимым. Тогда он, находясь в целевом элементе, будет являться инструментом выполнения логической операции, но потеряет свою видимость.

Рассмотрим примеры выполнения логических операций.

Логическое вычитание.Для начала создадим бетонную чашку следующим образом.

1. Перейдите в окно плана этажа.

2. Активизируйте инструмент построения колонн.

3. Откройте окно параметров колонн.

4. В разделе CORE STRUCTURE (Материал колонны) области Floor Plan and Section (Вид в плане и сечения) для элемента Cut Fill (Штриховка сечения) выберите материал Concrete Block (Бетонный блок).

5. В области Model (Модель) укажите для всех поверхностей объекта материал Surf-Poured Concrete (Монолитный бетон).

6. Выберите прямую колонну с круглым сечением.

7. Установите диаметр колонны равным 600, возвышение над уровнем этажа – 0, высоту колонны – 300.

8. Убедитесь, что точкой привязки колонны является центр. Если это не так, то задайте в качестве точки привязки колонны ее центр, используя элемент управления Anchor Point of Core (Точка привязки).

9. Закройте окно щелчком на кнопке OK.

10. Щелкните кнопкой мыши в любом месте рабочего поля. Колонна построена (рис. 8.26, а ).

11. Сохраните результат работы.

Следующий этап работы – построение фигуры, с помощью которой мы «вырежем» из имеющейся колонны полость, в результате чего колонна станет емкостью. В качестве такой фигуры тоже используем колонну, но с другими параметрами.

1. Выполните пункты 2–3 предыдущего этапа.

2. Измените диаметр колонны на 400, открыв окно параметров колонны или используя настройки колонны, расположенные на информационной палитре.

3. Задайте высоте колонны значение 201, а возвышению колонны над уровнем этажа – значение 100.

4. В области Model (Модель) выберите для всех поверхностей объекта материал Surf– Concrete Dark (Темный бетон).

5. Если вы используете для настроек окно параметров колонны, то закройте его щелчком на кнопке OK.

6. Переместите указатель к центру проекции уже построенной колонны так, чтобы он принял форму

Это означает, что произошла привязка к центру колонны.

7. Щелкните кнопкой мыши. Вторая колонна построена.

8. Переключитесь в 3D-окно и оцените результат построения (рис. 8.26, б )

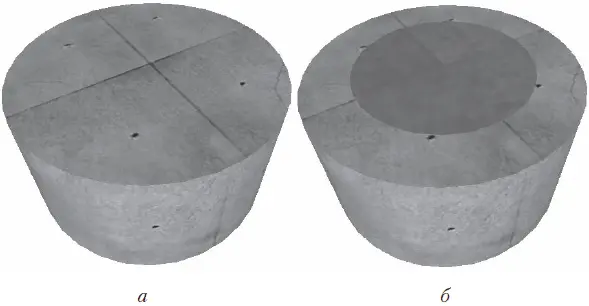

Рис. 8.26. Построение цели и оператора для операции логического вычитания

Вы создали две колонны, вложенные друг в друга. В большей по диаметру и высоте колонне, располагающейся на уровне этажа, находится меньшая, которая поднята над уровнем этажа. Теперь дело за малым: вычесть меньшую колонну из большей.

1. Откройте окно с настройками твердотельных операций, выполнив команду Design → Solid Element Operations (Проектирование → Операции с твердотельными объектами).

2. Выделите большую колонну любым способом.

3. Щелкните на кнопке Get Target Elements (Получить целевые элементы). Обратите внимание, что цифра 0 в надписи 0 Target Elements stored (0 целевых элементов сохранено), расположенной под кнопкой, заменилась цифрой 1.

4. Снимите выделение с колонны.

5. Выделите меньшую колонну любым способом.

6. Щелкните на кнопке Get Operator Elements (Получить операторы). Обратите внимание, что цифра 0 в надписи 0 Operator Elements stored (0 операторов сохранено), расположенной под кнопкой, заменилась цифрой 1.

7. Проследите, чтобы в раскрывающемся списке Choose an operation (Выбрать операцию) был указан заданный по умолчанию вариант Subtraction (Вычитание). Если это не так, то выберите его.

8. Щелкните на кнопке Execute (Выполнить).

Операция завершена, но ни на плане этажа, ни в 3D-окне вы не увидите результата по указанной выше причине (видимость оператора). Необходимо сделать меньшую колонну невидимой.

1. Убедитесь, что меньшая колонна выделена. Если это не так, то выделите ее.

2. Щелкните на кнопке списка слоев

расположенной на информационной палитре.

3. В появившемся списке слоев щелкните кнопкой мыши на слое Hidden (Скрытый). Проекция второй колонны исчезнет с плана этажа.

4. Переключитесь в окно просмотра и редактирования трехмерных объектов и оцените результат операции (рис. 8.27).

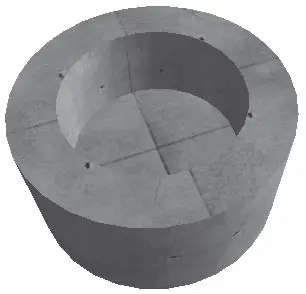

Рис. 8.27. Результат операции логического вычитания

Итак, вы получили представление о принципах работы с логическими операциями над твердотельными объектами. Теперь рассмотрим более сложную, но и более интересную задачу. Как насчет того, чтобы построить кремлевскую стену? Конечно, мы не будем полностью копировать шедевр итальянских зодчих, но простейшие зубчики, пожалуй, сделать сможем.

1. Вернитесь в окно плана этажа.

2. Активизируйте инструмент построения стен.

3. Откройте окно параметров стен.

4. В разделе STRUCTURE (Структура) области Floor Plan and Section (Вид в плане и сечения) для элемента Cut Fill (Штриховка сечения) выберите материал Common Brick (Обычный кирпич).

5. В области Model (Модель) задайте для всех поверхностей объекта материал Brick-Common Bond (Обычный кирпич).

6. Выберите метод построения прямой стены с прямоугольным сечением.

7. Установите толщину стены равной 300, возвышение над уровнем этажа – 0, высоту стены – 2800.

8. Закройте окно щелчком на кнопке OK.

9. Постройте горизонтальную стену длиной 4000.

Примечание

В принципе, длина стены, как и большинство размерных параметров, не имеет значения. Постарайтесь выполнить указанные требования, считая эту работу тренировкой использования инструментов точного построения.

10. Сохраните результат построения.

Стена есть, а что же дальше? Как сделать бойницы между зубчатыми элементами, понятно: положить на необходимом возвышении любой плоский элемент нужной ширины и выполнить операцию Subtraction with upwards extrusion (Вычитание с удалением вышележащего). А как быть с треугольным вырезом? У нас есть простая балка с квадратным сечением. Если ее повернуть вокруг своей оси на 45°, то получится необходимый угол.

1. Активизируйте инструмент построения балок.

2. Откройте окно параметров балок.

3. Выберите балку с прямоугольным сечением, щелкнув на кнопке
