Александр Днепров - ArchiCAD 11

Принцип работы инструмента создания деталировочных чертежей заключается в том, что в указанном пользователем месте на плане этажа или виде разреза помещается маркер, связанный с отдельным листом чертежа. На этом листе пользователь может создать любой чертеж, применяя инструменты построения двумерных графических элементов, простановки размеров и создания текстовых блоков, создания выносных надписей, вставки рисунков и других чертежей, а также инструменты вставки двумерных библиотечных элементов ArchiCAD.

Инструмент создания деталировочных чертежей вызывается щелчком на кнопке Detail (Деталь)

раздела Document (Документ) палитры Tolbox (Палитра инструментов). На информационной палитре появляются его настройки (рис. 12.1).

Рис. 12.1. Вид информационной палитры в режиме создания деталировочных чертежей

Щелчок на кнопке Settings Dialog (Окно настроек)

открывает окно параметров деталировочного чертежа (рис. 12.2).

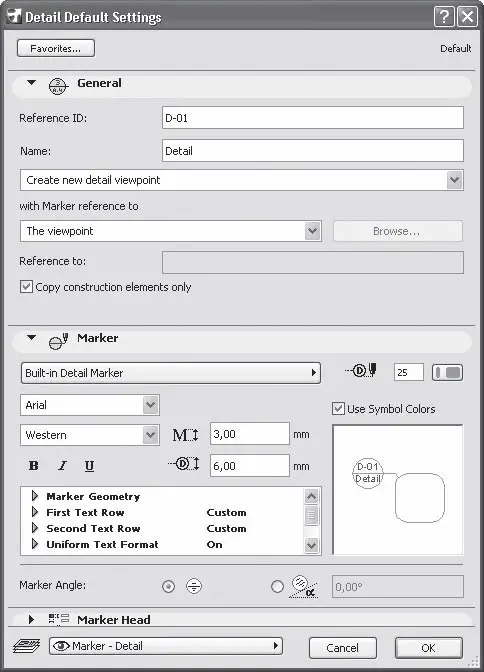

Рис. 12.2. Окно параметров деталировочного чертежа

Практически все элементы управления вам знакомы, ведь инструмент построения деталировочных чертежей принципиально отличается от рассмотренных в предыдущей главе лишь тем, что для двумерного изображения использует не элементы сечения, а план этажа. Другими словами, изменяется только плоскость с объектами, по которым создается вид.

Поскольку деталировочный чертеж создается по плоскому изображению, в области General (Общие настройки) нет элементов управления глубиной просмотра и глубиной вида. Есть флажок Copy construction elements only (Копировать только конструкционные элементы). При его установке на создаваемый вид будут перенесены только элементы изображения плана этажа без элементов оформления, то есть текстовые блоки, размеры и выноски в созданный вид включены не будут.

Примечание

Все вышесказанное относится к деталировочному чертежу, создаваемому по виртуальной модели проекта – плану этажа, то есть с выбором элемента Create new detail viewpoint (Создать новую деталировку) из раскрывающегося списка области General (Общие настройки) окна настройки.

В области Marker (Маркер) есть переключатель Marker Angle (Угол поворота маркера), с помощью которого можно установить угол поворота маркера деталировочного чертежа относительно системы координат проекта.

Для построения деталировочного чертежа необходимо сделать следующее.

1. Активизировать нужное окно. Это может быть окно плана этажа или другого плоского вида: разреза, фасада, интерьера, другого деталировочного чертежа и т. п.

2. Выбрать инструмент создания деталировочных чертежей.

3. Настроить параметры деталировочного чертежа.

4. Выбрать метод построения области выносимого вида. Имеется четыре метода, активизируемых кнопками, которые расположены на информационной палитре:

·

No boundary (Без границ) – область детализации не имеет границ. Отображается только маркер деталировочного чертежа;

·

Polygonal (Полигон) – область детализации имеет произвольную форму, которую можно нарисовать, используя инструмент построения полилинии. Эта область должна быть замкнутым контуром;

·

Rectangular (Прямоугольник) – область детализации имеет прямоугольную форму;

·

Rotated Rectangular (Повернутый прямоугольник) – область детализации имеет форму прямоугольника, повернутого на определяемый в процессе построения угол.

5. Задать форму области детализации. Для метода No boundary (Без границ) достаточно щелкнуть кнопкой мыши в необходимом месте окна.

6. Определить положение маркера деталировочного чертежа щелчком кнопки мыши в нужном месте рабочего поля.

После выполнения указанных операций в разделе Details (Деталировочные чертежи) палитры Navigator (Навигатор) появится связанный с маркером элемент с названием, которое составлено из строк, введенных в полях Reference ID (Идентификатор) и Name (Наименование), а на экране откроется окно с элементами, содержавшимися в области детализации.

Примечание

Если область детализации не определена, что возможно при выборе метода No boundary (Без границ), или построена в пустом пространстве, то окно деталировочного чертежа будет пустым.

Элементы, перенесенные в окно деталировочного чертежа из области детализации, перестают быть конструктивными объектами. Они становятся просто набором плоских графических примитивов, которые можно редактировать стандартными инструментами ArchiCAD.

В зависимости от метода создания элементы раздела Details (Деталировочные чертежи) палитры Navigator (Навигатор) имеют определенные значки:

•

– деталировочный чертеж, связанный с областью детализации, которая определена на плане этажа;

•

– деталировочный чертеж, связанный с областью детализации, которая определена в окне разреза;

•

– деталировочный чертеж, не связанный с областью детализации;

•

– независимый чертеж.

Контекстное меню деталировочных чертежей вызывается щелчком кнопки мыши на заголовке раздела или на конкретном элементе раздела Details (Деталировочные чертежи) палитры Navigator (Навигатор). Состав контекстного меню зависит от типа (метода создания) деталировочного чертежа. Для всех типов чертежей доступны следующие команды.

• Open (Открыть) – открывает окно выбранного чертежа.

• Open in New Window (Открыть в новом окне) – открывает выбранный чертеж в новом окне.

• New Independent Detail (Создать независимый чертеж) – позволяет создавать чертежи, не связанные ни с областью детализации, ни с каким-либо окном. Это произвольные чертежи, которые включаются в проект.

• Rename Detail (Переименовать деталировочный чертеж). С помощью этой команды можно изменить информацию, расположенную в полях Reference ID (Идентификатор) и Name (Наименование).

• Delete Detail (Удалить деталировочный чертеж). Удаляет выделенный элемент раздела Details (Деталировочные чертежи) и связанный с ним маркер, если таковой имеется.
