Любое проектирование технического объекта немыслимо без сопровождающего его пакета документации (спецификаций, ведомостей, технических требований, инструкций по эксплуатации и т. п.). Вполне очевидно, что автоматизация процесса конструирования была бы неполной и малоэффективной без наличия в графическом редакторе инструментальных средств, обеспечивающих быструю подготовку и оформление различной конструкторской документации. Ведь известно, что доля времени, уделяемая проектировщиком на подготовку документации, не намного уступает времени, затрачиваемому на собственно проектирование. К слову, на сегодня именно функционал по подготовке технической документации является принципиальным отличием CAD-систем от других программ для трехмерного моделирования (используемых, например, для дизайна или анимации).

Главным документом, сопровождающим то или иное изделие (не считая чертежа), является спецификация.

Спецификация – это текстовый документ, оформленный согласно стандартам в виде таблицы и содержащий сведения о составе изделия, а также отдельные характеристики его составляющих (количество, масса, материал, размеры и пр.). Спецификация, как правило, прилагается к сборочному чертежу. При этом по номеру позиции элемента (детали) в спецификации легко отыскать его на чертеже, а по обозначению – найти деталировочный чертеж, содержащий подробное проработанное изображение данного элемента. Однако в последнее время спецификации все чаще применяют напрямую с трехмерными сборками.

Редактор спецификаций (или модуль проектирования спецификаций) – это специальная подсистема, входящая в программный комплекс КОМПАС-3D, предназначенная для проектирования электронных спецификаций на базе графических или трехмерных документов КОМПАС-3D. Редактор спецификаций позволяет устанавливать ассоциативную связь между спецификацией и объектами сборочного чертежа или компонентами сборки. Это значит, что каждая запись в документе-спецификации может динамически изменяться при изменении атрибутов (обозначение, наименование) связанного с нею объекта (документа-детали или деталировочного чертежа), отслеживать удаление связанного объекта, изменение геометрических размеров (для стандартных элементов) и т. д., что избавляет конструктора от необходимости искать и вручную редактировать нужную строку. Все это делает проектирование и, что самое главное, редактирование спецификаций легким и быстрым и к тому же исключает ошибки заполнения спецификаций.

В этой главе будут рассмотрены три примера построения спецификаций. Первый – создание документа-спецификации, ассоциативно связанного со сборочным чертежом редуктора, который мы разработали во второй главе. Второй пример – построение спецификации для трехмерной сборки редуктора, смоделированного в третьей главе. Разумеется, и эту спецификацию также предполагается сделать ассоциативной. Последний пример, который наиболее часто применяется проектировщиками на практике, – это разработка спецификации к чертежу, ассоциативно связанному с моделью.

При работе с документом-спецификацией в КОМПАС-3D обычно пользуются таким понятием, как объект спецификации.

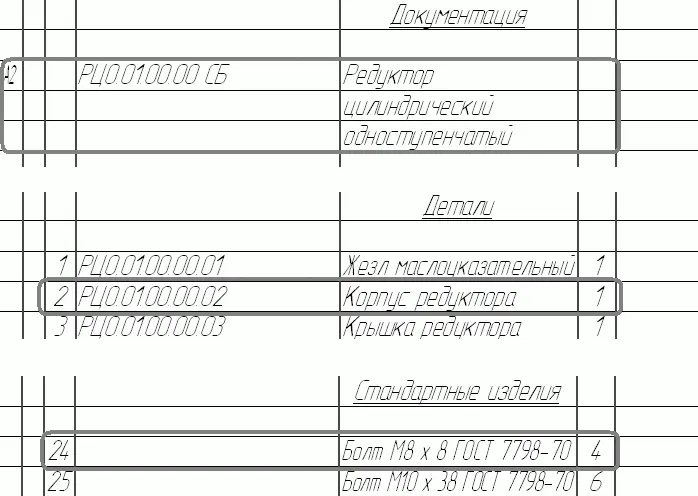

Объект спецификации – это строка или несколько текстовых строк в документеспецификации, характеризующих (описывающих) один материальный объект: деталь, подсборку, узел и т. п. (рис. 4.1).

Рис. 4.1.Объекты спецификации (выделены рамкой)

Объект спецификации является основной структурной единицей спецификации. Подобно тому, как чертеж состоит из отдельных графических элементов, а сборка из деталей и подсборок, спецификация состоит из объектов спецификации. Объекты спецификации в системе разработки спецификаций КОМПАС-3D делятся на базовые и вспомогательные.

Кроме основных атрибутов изделия (наименование и обозначения), количества и некоторых вспомогательных сведений (материал, зона, формат графического документа), базовый объект электронной спецификации может содержать информацию о геометрии объекта. Другими словами, к базовому объекту можно подключать часть геометрических объектов сборочного чертежа, составляющих материальный объект, которому соответствует данный объект спецификации. Если для данного материального объекта существует отдельный деталировочный чертеж, то файл чертежа также можно присоединить к объекту спецификации. Для трехмерных сборок все еще проще – сама спецификация строится на основе базовых объектов спецификации, связанных с деталями (компонентами) сборки. Кроме того, базовые объекты можно сортировать, отключать от показа внутри таблицы спецификации и т. д.

Вспомогательные объекты спецификации не подлежат сортировке, не учитываются при суммировании значений колонок, простановке позиций и т. п. Основное их назначение – ввод в таблицу спецификации произвольного текста, который невозможно создать, используя базовые объекты. Вспомогательным объектом могут быть разнообразные комментарии или строка Болты по ГОСТ 7798—70, за которой будут следовать базовые объекты с наименованием всех болтов данного ГОСТ.

Справочная документация по КОМПАС-3D рекомендует по возможности при заполнении спецификации все объекты делать базовыми.

Объект или объекты спецификации являются неотъемлемой частью документа системы КОМПАС-3D, как графического, так и трехмерного. Это значит, что, например, документ детали содержит внутри свой объект спецификации. Этот объект, естественно, будет базовым и может содержать наименование и обозначение, ассоциативно связанные с соответствующими свойствами детали. Такой объект автоматически будет включать в себя информацию о файле своей детали как о геометрии описываемого материального объекта. При вставке таких деталей в сборку в нее передаются объекты спецификации, созданные в деталях. Аналогично для документа КОМПАС-Чертеж, который может включать несколько объектов спецификации. Каждый из этих объектов, помимо графических элементов, изображающих материальный объект на чертеже, может содержать подключенный деталировочный графический файл.
