Все эти объекты можно лишь просматривать в так называемом подчиненном режиме , который предназначен для просмотра и редактирования объектов спецификации в самом документе. Для запуска данного режима служит кнопка Редактировать объекты спецификации

на панели инструментов Спецификация (рис. 4.2). Эта кнопка неактивна, если в документе не создано ни одного объекта спецификации. После нажатия данной кнопки откроется окно спецификации в подчиненном режиме. Оно практически ничем не отличается от окна документа-спецификации, однако в этом окне вы не сможете подключить к спецификации какой-либо документ. Кроме того, в подчиненном режиме запрещено выводить спецификацию на печать.

Рис. 4.2.Панель Спецификация

Для того чтобы собрать воедино все объекты спецификации, оформить их соответствующим образом и вывести на печать, и предназначен документ КОМПАС-Спецификация. При подключении документа-спецификации к чертежу или сборке (или наоборот), все объекты спецификации, которые до этого были созданы в них, автоматически будут переданы в документ-спецификацию. Затем между документом КОМПАС-Спецификация и соответствующим ему графическим или трехмерным документом устанавливается двунаправленная ассоциативная связь – любые изменения, произведенные в конструкторском документе, будут немедленно переданы в спецификацию, и наоборот.

Для создания объекта спецификации предназначена кнопка Добавить объект спецификации

расположенная на панели Спецификация. Если к объекту спецификации была подключена часть геометрии чертежа, то при просмотре уже сформированной спецификации вы сможете легко определить, к какому элементу чертежа относится такой-то объект спецификации. Это возможно в режиме просмотра состава объектов. Если в данном режиме выделить строку в документе-спецификации, то в связанном с ней чертеже подсветится состав (геометрия) выделенного объекта спецификации. Такая возможность чрезвычайно удобна для просмотра и редактирования больших и насыщенных сборочных чертежей.

Чтобы создать объект спецификации для определенного объекта (детали) сборочного чертежа, выполните следующие действия.

1. Выделите в окне документа графические примитивы (отрезки, дуги, сплайны), изображающие объект, для которого создается запись в спецификации. Добавьте к выделенным объектам линию-выноску, указывающую на данный материальный объект на чертеже.

Примечание

Объект спецификации на сборочном чертеже может быть создан и без подключения к нему какой-либо геометрии чертежа.

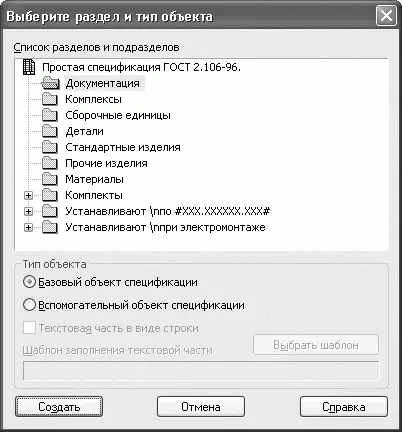

2. Нажмите кнопку Добавить объект спецификации. В открывшемся окне Выберите раздел и тип объекта (рис. 4.3) укажите раздел, в который будет добавлен создаваемый объект спецификации, а также укажите тип объекта (базовый или вспомогательный). Нажмите кнопку Создать.

Рис. 4.3.Выбор раздела и типа объекта спецификации

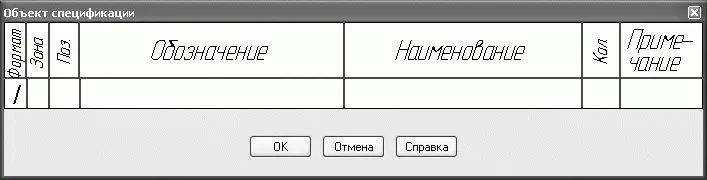

3. Появится окно редактирования объекта спецификации (рис. 4.4), в котором следует заполнить обозначение и наименование детали (номер позиции будет присвоен автоматически). В этом окне содержится заголовок таблицы спецификации, а также строка, которая будет соответствовать строке данного объекта спецификации в документе КОМПАС-Спецификация.

Рис. 4.4.Окно редактирования объекта спецификации

После заполнения текста строки спецификации вы можете подключить к данному объекту спецификации любой документ системы КОМПАС, например деталировочный чертеж или модель (как деталь, так и сборку) узла. Это можно сделать на вкладке Документы панели свойств. Если документ не был подключен к объекту спецификации во время его создания, это можно будет выполнить позже, в окне подчиненного режима, выделив строку с соответствующей записью (при этом на панели свойств вновь станет доступной вкладка Документы, на которой и производится подключение).

3. Повторяя п. 1–3, создайте столько объектов спецификации, сколько вам нужно для сборочного чертежа.

А теперь закрепим все вышеизложенное на практике.

Предварительно необходимо определиться с шаблоном обозначений деталей редуктора. Поскольку наш пример учебный, то следовать каким-либо реальным требованиям производства не имеет смысла – они отличаются почти на каждом предприятии или в любом учебном заведении. По этой причине примем следующий формат обозначения детали – РЦО.01.00.00.XX. РЦО – это аббревиатура словосочетания «редуктор цилиндрический одноступенчатый». Следующие три пары цифр в примере смыслового значения не имеют. Последние две цифры (XX) являются номером уникальной детали в сборке редуктора. Этот номер должен совпадать с номером позиции на линии-выноске сборочного чертежа.

Откройте сборочный чертеж, который мы создали в гл. 2. При разработке спецификации сначала будем создавать объекты спецификации только для уникальных деталей, после чего – для стандартных. По этой причине нумерация позиционных линий-выносок будет отличаться от той, которая сейчас имеется на чертеже. Однако вам не стоит беспокоиться: редактор спецификаций системы КОМПАС автоматически отслеживает нумерацию, вам необходимо лишь в нужном порядке создавать объекты спецификации.

Примечание

Уникальными следует считать детали, которые не описываются стандартами. Их разрабатывает конструктор, и для каждой такой детали должен существовать деталировочный чертеж, по которому эта деталь будет изготавливаться. В узком смысле (в системе КОМПАС-3D), уникальные – это детали (графические элементы чертежа или компоненты сборки), которые не были созданы с помощью прикладных библиотек и для которых не предусмотрено автоматическое создание объекта спецификации.

Скопируйте сборочный чертеж редуктора на жесткий диск и откройте его. Выделите на чертеже геометрические объекты, изображающие маслоуказательный жезл. Не забудьте добавить в группу выделения позиционную линию-выноску. Перейдите на панель Спецификация компактной панели инструментов и создайте объект спецификации, как это было описано выше. В списке окна Выберите раздел и тип объекта необходимо выбрать раздел Детали, тип создаваемых объектов – базовый. В соответствующих ячейках окна редактирования объекта спецификации введите обозначение и наименование объекта: РЦО.01.00.00.01 и Жезл маслоуказательный (рис. 4.5). Выделенные объекты на чертеже будут автоматически подключены в качестве геометрии данного объекта спецификации.
