Включив режим просмотра состава объектов (рис. 4.21), вы получите очень удобное представление графических данных: при выделении строки спецификации на чертеже хорошо просматривается как сам объект, так и его линия-выноска.

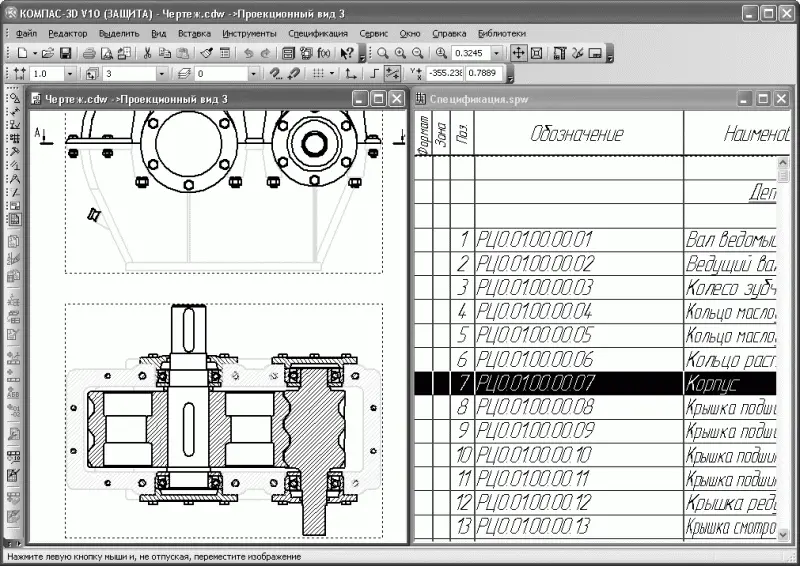

Рис. 4.21.Режим просмотра состава объектов для ассоциативного чертежа и его спецификации

Однако главное не в этом. Сам сборочный чертеж, как и его спецификация, ассоциативно связаны с трехмерной моделью редуктора. Это означает, что при внесении каких-либо изменений в структуру или состав модели (будь то добавление или удаление компонентов, редактирование обозначений или наименований деталей), все эти изменения будут автоматически переданы в чертеж и спецификацию. Можете себе представить, сколько времени сэкономит инженеру использование такой модели представления инженерных данных – «трехмерная модель – чертеж – спецификация»!

В папке Examples\Глава 4\Ассоциативный чертеж (спецификация) прилагаемого к книге компакт-диска находятся файлы ассоциативного чертежа (Чертеж.cdw) и его спецификации (Спецификация.spw), а в папке Examples\Глава 4\Редуктор (спецификация) – файл трехмерной сборки редуктора, с которого формировался ассоциативный чертеж (_РЕДУКТОР.a3d).

В последних версиях системы КОМПАС-3D появилась очень удобная возможность копирования объектов спецификации при копировании графических элементов чертежа. Чтобы включить эту функцию, необходимо в окне настроек нужного вам стиля спецификации установить соответствующий флажок. Для открытия этого диалога выполните команду меню Сервис → Библиотеки стилей → Стили спецификаций. В появившемся окне выберите требуемый стиль, например Простая спецификация ГОСТ 2.106—96, после чего нажмите кнопку Редактировать стиль.

На экране появится еще одно окно – Стиль спецификации (рис. 4.22). На первой вкладке данного окна и находится упомянутый выше флажок – Копировать объекты спецификации при копировании геометрии.

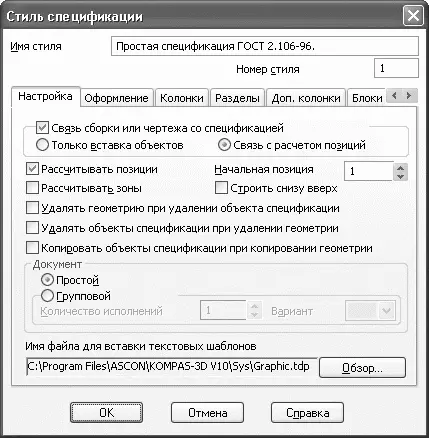

Рис. 4.22.Окно для включения функции копирования объектов спецификации

Добавилась возможность для раздела или блока разделов спецификации задавать однотипную марку – текст, который автоматически будет вставляться перед номерами позиций базовых объектов раздела. Чтобы задать марку, необходимо перейти на вкладку Разделы окна Стиль спецификации, в котором выделить один из разделов (например, Детали) и нажать кнопку Редактировать. В открывшемся окне необходимо установить флажок Марка, после чего, в размещенном рядом текстовом поле ввести требуемую марку (рис. 4.23).

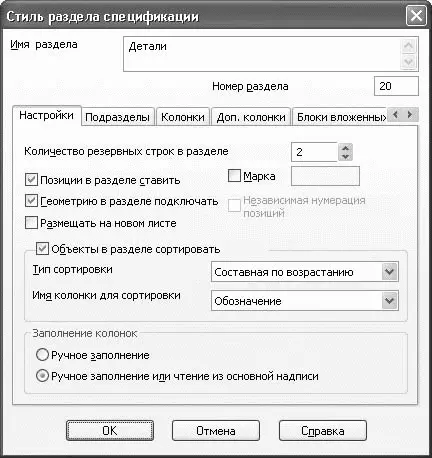

Рис. 4.23.Добавление марки в раздел спецификации

Кроме того, есть возможность формировать название спецификации на листе. Название спецификации – это текст, который отображается над спецификацией, размещенной на листе чертежа. Название создается с помощью команды Название контекстного меню спецификации, размещенной на листе.

В десятой версии программы КОМПАС-3D появилась очень удобная функция, позволяющая сохранять документ-спецификацию в виде файла Excel. Для этого откройте одну из ранее сформированных спецификаций, например для трехмерной модели редуктора, и выполните команду меню Файл → Сохранить как. В появившемся окне (рис. 4.24) в списке Тип файла выберите пункт Excel (*.xls) и нажмите кнопку Сохранить.

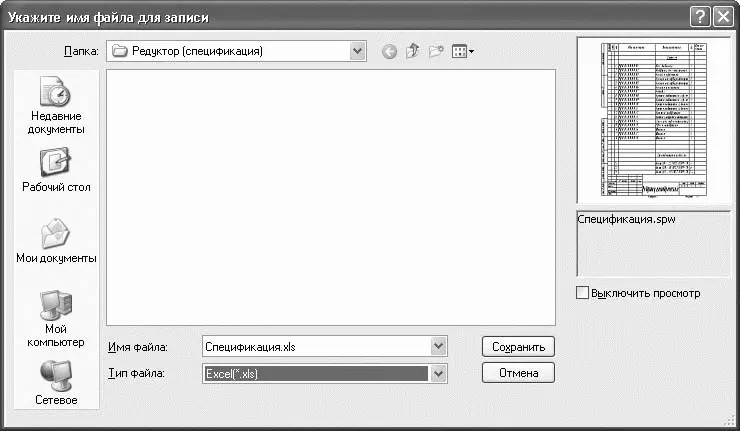

Рис. 4.24.Сохранение документа спецификации в виде Excel-файла

В результате все данные из документа будут перенесены в таблицу Excel (рис. 4.25).

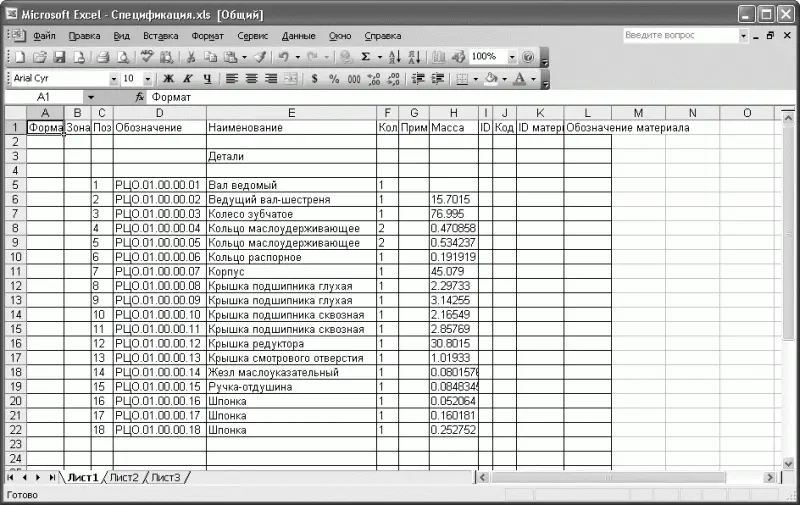

Рис. 4.25.Спецификация, сохраненная в Excel

В папке Examples\Глава 4\Редуктор (спецификация) прилагаемого к книге компакт-диска находится данный Excel-файл (Спецификация.xls).

Данная глава посвящена проектированию спецификаций в системе КОМПАС-3D.

В начале главы рассказывается о принципах работы с редактором спецификаций. Затем последовательно изложены три примера разработки спецификаций: отдельно для сборочного чертежа, отдельно для трехмерной модели и на основе ассоциативного чертежа, созданного с трехмерной модели. Глава не содержит почти никакой теоретической информации – акцент делается на практических примерах разработки спецификаций.

Все примеры основываются на материалах, разработка которых описана в гл. 2 и 3. Однако при желании вы можете использовать готовые файлы, размещенные на прилагаемом к книге компакт-диске.

Цель этой главы – показать, насколько упрощается процесс выпуска конструкторской документации и уменьшается объем рутинной работы при использовании ассоциативных связей с применением редактора спецификаций КОМПАС-3D V10.

Глава будет полезна всем, кто в своей работе сталкивается с созданием сборочных чертежей, а также с подготовкой к ним различной сопровождающей документации.

• Конструкторские приложения

• Бесплатные библиотеки

• Резюме

Нередко между пользователями различных отечественных и зарубежных программных пакетов для трехмерного моделирования возникают споры, какая же система лучше и удобнее. Каждый пытается доказать, что именно та, с которой он работает, предоставляет проектировщику наибольший выбор функций и методов для скорейшего достижения поставленной цели. Как правило, такие споры ограничиваются попытками убедить оппонента, что с помощью такой-то системы можно построить такую-то деталь проще, быстрее, применяя меньшее количество операций и т. д. Однако ведь дело не только в скорости построения отдельного компонента (детали).

Сегодня класс современного редактора трехмерной графики определяется не только предложенным пользователю набором команд для создания и редактирования трехмерных моделей или чертежей, и даже не возможностями и функционалом каждой отдельно взятой такой команды. Ведь базовые подходы к созданию моделей (выдавливание, вращение, операция по сечениям и пр.), как и их реализация, практически не отличаются в большинстве нынешних инженерных систем моделирования. Да, где-то какие-то операции реализованы лучше, интерфейс приятней, но в целом спорить о каких-либо значимых преимуществах среди программ одного уровня не имеет смысла. Можно, конечно, придумать большое количество модификаторов геометрии, таких как в программах 3ds Max или Maya, которые дадут возможность создавать модели немыслимых форм, но для инженера это все будет бесполезно.
