Познакомимся с этим приложением подробнее.

Откройте менеджер библиотек, в котором найдите и запустите библиотеку КОМПАС-SHAFT 3D (она находится в разделе Расчет и построение). В правой части окна менеджера появится список команд библиотеки (рис. 5.2).

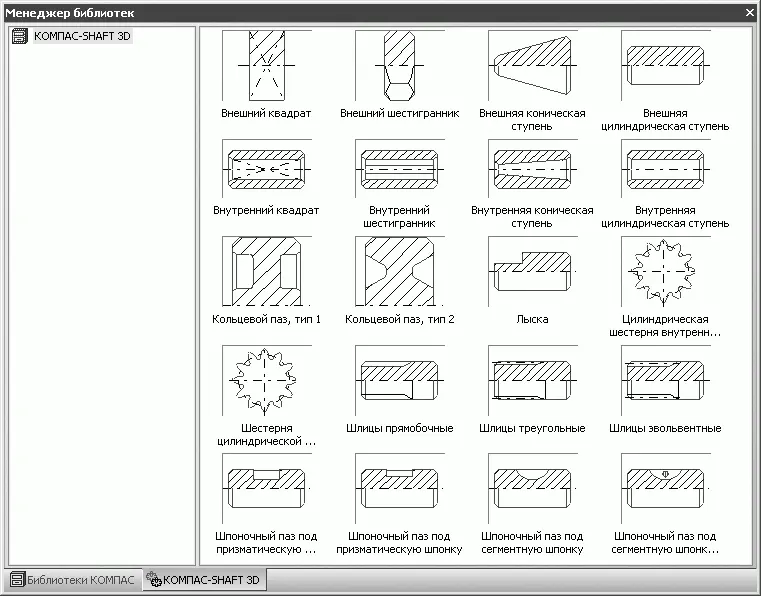

Рис. 5.2.КОМПАС-SHAFT 3D (режим отображения – Большие значки)

Построим с помощью этой библиотеки трехмерную модель какого-нибудь вала.

Примечание

Библиотека КОМПАС-SHAFT 3D позволяет также рассчитывать зубчатые колеса (специально для этого в нее встроен модуль расчета механических передач КОМПАС-GEARS) и даже строить трехмерную модель прямозубых зубчатых колес.

Для начала следует создать документ КОМПАС-Деталь, после чего можно перейти к построению.

1. Выполните команду библиотеки Внешняя цилиндрическая ступень. В строке состояния при этом должна отобразиться подсказка: Укажите плоскость или плоскую грань. В дереве построения выделите плоскость ZX . Появится диалог параметров цилиндрической ступени (рис. 5.3). В соответствующие текстовые поля введите величину диаметра ступени – 50 мм, ее длину – 100 мм и нажмите кнопку OK. В результате библиотека построит цилиндр с указанными параметрами с основанием на плоскости ZX .

Рис. 5.3.Диалог параметров цилиндрической ступени вала

2. Пользуясь этой же командой, добавьте еще по две внешние цилиндрические ступени с каждой стороны от уже созданной, выбирая в качестве опорной для каждой новой ступени верхнюю плоскую грань предыдущей. Диаметры и длины ступеней примите равными:

· справа от первой ступени: диаметр – 45 мм, длина – 40 мм для первой и диаметр – 40 мм, длина – 90 мм для второй;

· слева от первой ступени: диаметр – 56 мм, длина – 5 мм для первой и диаметр – 45 мм и длина 40 мм для второй.

В результате вы должны получить следующую модель (рис. 5.4).

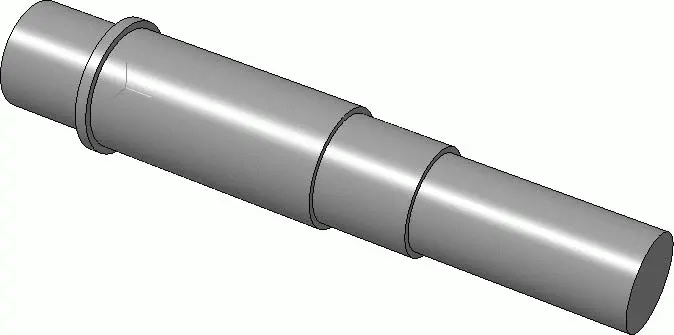

Рис. 5.4.Результат применения команды Внешняя цилиндрическая ступень

3. Активизируйте панель инструментов Редактирование детали и с помощью команды Фаска постройте две фаски 2,5 x 45° на плоских гранях крайних ступеней вала.

4. Вернитесь к менеджеру библиотек и вызовите команду Шлицы прямобочные. Система запросит указать цилиндрическую поверхность, поэтому вам следует щелкнуть кнопкой мыши на крайней ступени вала справа (той, что длиннее). На экране появится диалог настройки параметров шлицев (рис. 5.5). Оставьте все параметры заданными по умолчанию, кроме длины шлицев. Уставите ее равной 75 мм.

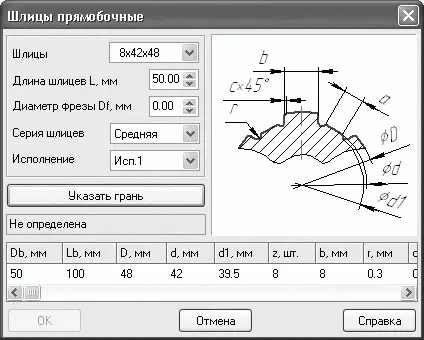

Рис. 5.5.Диалог Шлицы прямобочные

5. Задав длину шлицев, нажмите кнопку Указать грань. Диалоговое окно исчезнет, система перейдет в режим ожидания действий от пользователя, в котором нам необходимо в окне представления модели выделить плоскую торцевую грань крайней правой ступени. После этого окно Шлицы прямобочные должно вновь появиться, на этот раз с активной кнопкой OK. Нажмите эту кнопку, чтобы создать шлицы.

6. Выполните команду Шпоночный паз под призматическую шпонку, чтобы добавить в модель вала этот конструктивный элемент. В качестве опорной укажите цилиндрическую поверхность средней ступени (той, с которой начиналось построение). После щелчка на поверхности появится окно настроек параметров шпоночного паза (рис. 5.6). Установите длину паза равной 80 мм, а расстояние от края ступени – 10 мм. Нажмите кнопку Указать грань и выделите в модели правую боковую грань средней ступени. После этого можете сформировать шпоночный паз.

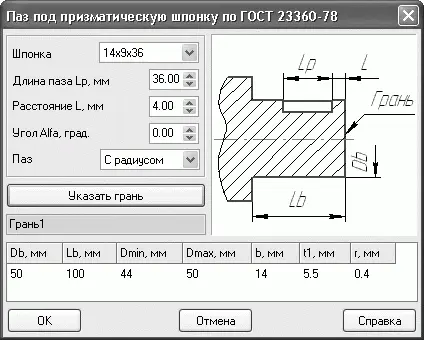

Рис. 5.6.Диалог настроек параметров шпоночного паза

7. С помощью команды Скругление постройте скругления во всех местах перехода одной ступени в другую. В результате вы должны получить вал, как на рис. 5.7.

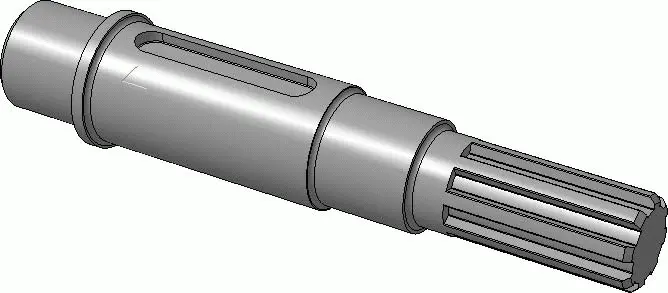

Рис. 5.7.Вал, сформированный только с помощью библиотеки КОМПАС-SHAFT 3D

В арсенале системы КОМПАС есть еще одна интересная библиотека, существенно упрощающая построение различных конструктивных элементов на валах. Эта библиотека размещена в разделе Машиностроение менеджера библиотек и называется Библиотека канавок для КОМПАС-3D.

Откройте эту библиотеку и запустите, например, команду Канавка трапециевидная. В качестве базовой укажите цилиндрическую поверхность крайней левой ступени вала. Настройте произвольным образом параметры канавки и создайте ее (рис. 5.8).

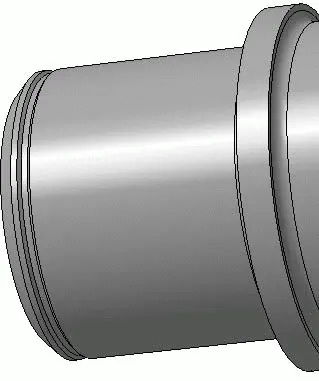

Рис. 5.8.Канавка на валу

Данная библиотека позволяет строить на телах вращения конструктивные канавки самых разнообразных форм: прямоугольные, сферические, для выхода долбяка или шлифовального круга и т. п.

Примечание

Все модели, выполненные с помощью двух названных библиотек, ничем не отличаются от любых других трехмерных моделей системы КОМПАС-3D. Имеется в виду, что эти модели или их составляющие можно редактировать и с помощью библиотеки, и используя обычные трехмерные элементы, созданные вручную.

Модель спроектированного вала находится в файле Shaft3D.m3d, который располагается в папке Examples\Глава 5.

Аналогом КОМПАС-SHAFT 3D для двухмерного проектирования служит библиотека КОМПАС-SHAFT 2D (хотя не совсем двухмерного – с помощью КОМПАС-SHAFT 2D также можно генерировать и трехмерные модели). Модуль КОМПАС-SHAFT 2D обеспечивает параметрическое построение чертежей шлицевых, резьбовых и шпоночных участков на ступенях моделей, построение валов и втулок, цилиндрических и конических колес, червячных колес и червяков. С помощью данной библиотеки могут быть созданы и другие конструктивные элементы – канавки, проточки, пазы, лыски и пр. Эта библиотека, как и КОМПАС-SHAFT 3D, включает в себя модуль расчета механических передач КОМПАС-GEARS, который позволяет провести геометрические и проверочные расчеты всех известных механических передач (цилиндрических и конических зубчатых, цепных, червячных, ременных). И что самое главное – КОМПАС-SHAFT 2D поддерживает связь с КОМПАС-3D, предоставляя возможность по построенным чертежам автоматически создавать трехмерные модели. Таким образом, без каких-либо особых усилий со стороны пользователя можно получить, например, модели шкивов для ременных передач или звездочек для приводных цепных передач по их плоскому чертежу (сам чертеж, разумеется, тоже создается с помощью инструментов КОМПАС-SHAFT 2D). Хорошо продуманный способ общения с пользователем посредством коротких диалогов и отлично развитая система помощи обеспечивают быстрое освоение пользователем библиотеки КОМПАС-SHAFT 2D.
