Ускорение процесса трехмерного проектирования и конструирования всегда является основной проблемой для разработчиков любой CAD-системы. Однако, несмотря на это, количество узконаправленных прикладных 3D-библиотек не так уж велико (их значительно меньше, чем аналогичных библиотек для двухмерного проектирования). В основном это приложения для автоматизированного моделирования тел вращения (валов, зубчатых колес) или технологической оснастки. И это учитывая тот факт, что 3D-моделирование при проектных работах на промышленных предприятиях с каждым годом используется все больше и больше.

Ни для кого не секрет, что построить большую трехмерную сборку определенного объекта часто бывает сложнее, чем создать сборочный чертеж того же объекта. При этом многие компоненты, входящие в сборку, не являются уникальными деталями, а их создание лишь отнимает время, замедляя проектирование. Такими компонентами могут быть пружины, болты, гайки, шпонки, словом, все, что уже давно описано в стандартах. Однако согласитесь, не только элементы крепежа или другие простенькие детали являются стандартизованными. Многие значительно более сложные механизмы изготовляются и собираются согласно требованиям ГОСТ, ОСТ, нормалей и т. п. Моделирование таких механизмов вручную всегда доставляет проектировщику немало хлопот, зачастую отнимая намного больше времени, чем разработка и построение моделей уникальных деталей. Описываемая здесь Библиотека муфт является приложением, позволяющим быстро создавать достаточно сложные модели машиностроительных муфт и использовать их в разрабатываемых сборках для соединения валов.

С помощью этого приложения можно создавать муфты следующих типов (рис. 5.21):

• глухие муфты:

· фланцевые по ГОСТ 20761—96;

· продольно-свертные по ГОСТ 23106—78 (ред. 1990 г.);

• муфты жесткие компенсирующие:

· зубчатые по ГОСТ Р 50895—96;

· с промежуточным подвижным элементом (со скользящим сухарем (крестовые) и кулачково-дисковые по ГОСТ 20720—93);

· шарнирные малогабаритные по ГОСТ 5147—80;

• муфты упругие компенсирующие:

· упругие втулочно-пальцевые по ГОСТ 21424—93;

· с резиновой звездочкой по ГОСТ 14084—93;

· с торообразной резиновой оболочкой по нормали МН 5809—65;

• другие конструкции:

· муфта роликовая обгонная (свободного хода) по ОСТ 27-60-721—84;

· предохранительная со срезным штифтом.

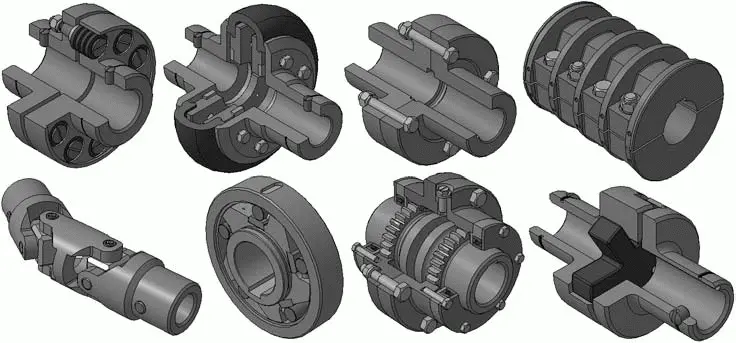

Рис. 5.21.Различные типы машиностроительных муфт, созданные с помощью библиотеки

Библиотека муфт может также оказать существенную помощь и для инженеров, работающих в КОМПАС-График. В этом случае проектировщику доступны все те же типоразмеры и конфигурации муфт, что и при трехмерном моделировании, но в чертеж или фрагмент муфта может вставляться в любом из трех видов (главный, сбоку, сверху). В библиотеке предусмотрена возможность автоматического создания вырезов на главном виде или на виде слева почти для всех типов муфт. При вставке чертежа муфты в графический документ можно выбирать точку привязки (точку, к которой будет привязано изображение в момент перемещения и вставки), а также запрещать или разрешать автоматическую простановку характерных размеров муфты на чертеже. Как и трехмерную модель, изображение муфты можно редактировать с помощью библиотеки вручную, а также используя перетаскивание за характерные точки (таких точек может быть от 1 до 4, в зависимости от типа муфты).

В обоих случаях (как для трехмерного моделирования, так и для плоского черчения) Библиотека муфт позволяет автоматически создавать объект спецификации.

Перечисленные выше библиотеки и приложения – это далеко не все, с помощью чего система КОМПАС-3D облегчает жизнь инженеру. Есть еще много других утилит, которые входят в стандартную поставку или распространяются отдельно и предназначены для применения в различных сферах промышленности. Это, в частности, библиотеки трубопроводной арматуры, проектирования систем вентиляции, энергетического оборудования, контрольно-измерительных приборов и автоматики, архитектурных элементов, элементов электротехнических устройств, система проектирования металлоконструкций и пр.

Кроме того, «АСКОН» предлагает обширный комплект библиотек для КОМПАС, которые распространяются бесплатно и решают большой круг различных по структуре задач: от рисования осевых линий до моделирования сложнейших 3D-сборок. Это модули, созданные пользователями системы, которые разрабатывали их для своих нужд, а потом решили сделать свои творения достоянием общественности. Скачать эти библиотеки можно с сайта технической поддержки http://support.ascon.ru/download.php?act=cat&cat=3.

На сайте представлены различные библиотеки. Их можно условно разделить на две группы:

• библиотеки фрагментов (как параметризированных, так и нет), содержащие изображения разных приспособлений и техники;

• конструкторские библиотеки, как правило, небольшие по объему и выполняющие ограниченное количество операций с чертежами или моделями, но зачастую очень полезные.

Самыми интересными и полезными из бесплатных приложений, выложенных на сайте, являются библиотеки второй группы. Созданные простыми пользователями, они автоматизируют или расширяют стандартные инструменты графического редактора, удобно подстраивая их под потребности проектировщика. Один раз попробовав эти небольшие модули в работе, вам будет непросто отказаться от их использования. Рассмотрим некоторые из них.

Неплохие возможности предоставляет библиотека Текст на кривой, которая позволяет создавать текст в КОМПАС-График, используя в качестве направляющих любые кривые. Ее можно применять при оформлении архитектурных чертежей или при нанесении текстовых логотипов произвольной формы на стенку спроектированной детали.

Неоценимую помощь конструктору при работе с КОМПАС-График окажет Библиотека для вставки выносных элементов. Она очень проста в использовании и позволяет быстро создавать и размещать на листе часть чертежа, охваченную выносным элементом, с учетом выбранного масштаба. Схожая с ней по назначению Библиотека для вставки выносных элементов, ограниченных сплайнами позволяет проделать то же самое, но только для выносного элемента, ограниченного не стандартным кружком, а произвольной замкнутой кривой, созданной пользователем.
