3. При помощи инструмента Прямоугольник постройте контур внутренней стенки корпуса, по очереди указав две противоположные вершины прямоугольника (на пересечении вспомогательных прямых).

4. Нажмите кнопку Скругление на углах объекта, которая находится в той же группе, что и Скругление на панели Геометрия. В группе кнопок Режим на панели свойств нажмите кнопку На всех углах контура, что позволит сразу выполнить скругления на всех углах указанного контура. Щелкните кнопкой мыши на созданном прямоугольнике (напомню, что команда Прямоугольник создает единый объект – замкнутый контур, а не группу отрезков), после чего завершите выполнение команды. Радиус скруглений определяется конструктивно, примем его равным 10 мм.

5. Удалите всю вспомогательную геометрию из слоя.

Построенное изображение находится в файле Шаг 6.cdw, который располагается в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска.

К работе со слоем Корпус мы еще вернемся, а пока приступим к компоновке подшипниковых узлов. В результате расчета были выбраны шарикоподшипники следующих типоразмеров:

• на ведущем валу – №311 (средняя серия);

• на ведомом валу – №216 (легкая серия).

Для компоновки подшипниковых узлов сделайте следующее.

1. Создайте новый слой, присвойте ему имя Подшипниковые узлы. Сделайте этот слой текущим.

2. Снова воспользуемся командой Параллельная прямая. Постройте с ее помощью две прямых, параллельных осевым линиям ведомого и ведущего валов, смещенных относительно их на величину d 23/2 (40 мм) и d 13/2 (27, 5 мм) соответственно (то есть на величину радиусов участков каждого вала под подшипник). Не забывайте проверять, включен ли режим создания одной прямой.

3. Для обеспечения нормальной работы редуктора очень важна смазка подшипниковых узлов. Допустим, в редукторе консистентная смазка подшипников. Это означает, что для предотвращения протекания консистентного масла в корпус редуктора необходимо предусмотреть маслоудерживающие кольца. Они устанавливаются в отверстие корпуса, отделяя камеру подшипника от внутренней полости редуктора. Одной стороной они упираются в буртик вала (как правило, это следующая ступень вала большего диаметра), а другой – во внутреннее кольцо подшипника. Рекомендуемая толщина колец – 8–12 мм.

Для построения маслоудерживающих колец и точного позиционирования подшипников необходимо создать еще одну вспомогательную прямую, параллельную внутренней стенке редуктора и смещенную вверх от нее на 9 мм (принятая толщина колец).

4. Теперь все готово для вставки подшипников. Причем это будет именно вставка! Вам не придется тратить время на то, чтобы искать в справочниках все размеры выбранных подшипников, после чего рисовать их вручную. КОМПАС-График располагает удобными средствами для автоматического размещения подшипников (и других элементов) на чертежах. Вызовите Менеджер библиотек, для чего воспользуйтесь одноименной кнопкой на панели инструментов Стандартная. Слева в окне менеджера щелкните на строке Машиностроение, а в появившемся списке справа дважды щелкните на пункте Конструкторская библиотека (рис. 2.88). Откроются доступные функции, которые содержит выбранная библиотека. Перейдите в раздел ПОДШИПНИКИ → ПОДШИПНИКИ ШАРИКОВЫЕ и дважды щелкните на элементе Подшипники ГОСТ 8338—75. В появившемся окне из раскрывающегося списка Диаметр d выберите диаметр вала для подшипников (напомню, для ведомого вала – 80 мм, для ведущего – 55 мм). Чтобы определить серию подшипника, выберите из списка Диаметр D внешний диаметр (для ведомого вала и легкой серии – 140 мм, для ведущего вала и средней серии – 120 мм). По очереди разместите по одному подшипнику на каждом валу, фиксируя их в точке пересечения оси вала с вспомогательной линией, ограничивающей маслоудерживающие кольца. После вставки изображения подшипников чертеж должен выглядеть как на рис. 2.89.

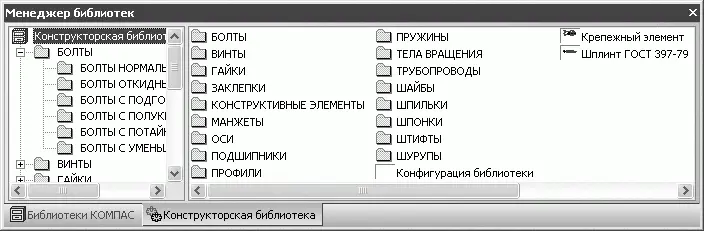

Рис. 2.88.Конструкторская библиотека

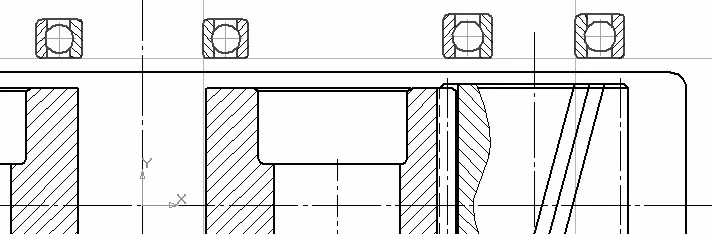

Рис. 2.89.Вставка и размещение подшипников

Примечание

На самом деле в КОМПАС-3D есть более мощное приложение для работы со стандартными изделиями – библиотека Стандартные изделия. Конструкторская библиотека – более простая по функционалу – использовалась до того, как вышли в свет Стандартные изделия. Однако она до сих пор весьма широко применяется из-за своей простоты, универсальности, а главное, небольшой цены.

5. Постройте половину сечения маслоудерживащего кольца и заштрихуйте его (рис. 2.90). Для построения желательно использовать команду Ломаная, после чего выполнить скругление в левом нижнем углу изображения кольца. Конечно, вы можете создать то же изображение при помощи инструмента Непрерывный ввод объектов, а затем объединить его в контур, используя команду Собрать контур панели Геометрия. Имея изображение кольца в виде контура, вам значительно легче будет его выделять и копировать.

Рис. 2.90.Кольцо маслоудерживающее (половина сечения)

6. Создайте зеркальную копию вычерченной половины кольца. Перед нажатием кнопки Симметрия панели Редактирование не забудьте вместе с контуром выделить и штриховку. При создании штриховки желательно уменьшить шаг (на рис. 2.90 принято значение 2 мм), так как площадь, ограниченная контуром, небольшая.

7. Повторите действия, описанные в пунктах 5 и 6, для ведущего вала.

8. Выделите все изображение слоя (за исключением вспомогательных прямых) и симметрично отобразите его относительно горизонтальной осевой вида сверху.

Этот этап построения вы можете изучить, открыв файл Шаг 7.cdw, который находится в папке Examples\Глава 2\Редуктор цилиндрический.

Продолжим построение подшипниковых узлов. Внешние кольца подшипников для предотвращения осевых и радиальных смещений фиксируются торцом крышек подшипников. Крышки подшипников не являются стандартными, поэтому вычерчивать их придется самостоятельно, зато есть четкие рекомендации по их характерным размерам. Размеры каждой крышки определяются в зависимости от внешнего диаметра подшипника, который они фиксируют. Для тихоходного вала, внешний диаметр подшипников которого 140 мм, размеры крышки подшипника следующие:

• внешний диаметр крышки – 200 мм;

• диаметр размещения винтов – 170 мм;

• диаметр винтов – М12;

• количество винтов – 6 шт.;
