Поскольку болты не ввинчиваются, а вставляются в корпус, отверстие в корпусе должно быть несколько больше диаметра болта. На чертеже его необходимо обозначить окружностью (инструмент Окружность панели Геометрия) с диаметром 15 мм (то есть на панели свойств после вызова команды нужно будет указать радиус 7, 5 мм). Сечение болта, построенное при помощи библиотеки и заполненное штриховкой (шаг – 1,5 мм), показано на рис. 2.94. Вспомогательная прямая, не проходящая через центр отверстия, – это и есть граница фланца корпуса (именно от нее мы откладывали вниз 13, 5 мм при построении вспомогательных линий для обозначения центра болта в бобышке).

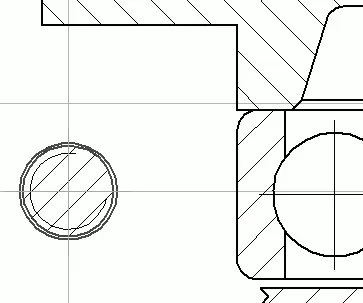

Рис. 2.94.Изображение сечения болта

4. Теперь приступим к созданию изображения основания бобышки, выступающего за крышку и плавно переходящего во фланец. Для этого используйте инструмент Дуга на панели Геометрия. Эта команда строит дугу по ее центру и двум точкам. Пользуясь привязками, в качестве центра дуги укажите центр только что построенного сечения болта. Начальной точкой дуги будет левый нижний угол сечения крышки. Конечную точку разместите на вспомогательной прямой, обозначающей край фланца, для чего воспользуйтесь привязкой Пересечение (рис. 2.95). Завершите выполнение команды.

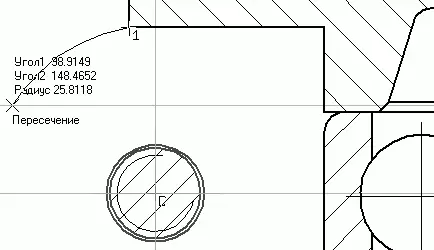

Рис. 2.95.Построение дуги – основания бобышки корпуса

5. Выделите дугу и все изображение сечения болта. Симметрично отобразите его относительно осевой линии ведомого вала. Затем еще раз отобразите относительно горизонтальной осевой всего вида полученный рисунок (вместе с только что созданным зеркальным изображением). Таким образом, вы получите изображения всех четырех бобышек в корпусе для ведомого вала.

6. Повторите пп. 3–5 для ведущего вала. Центр отверстия под болт в бобышке должен лежать на той же горизонтальной линии, что и для ведущего вала, но находиться немного ближе к оси вала (84 мм) за счет того, что диаметр крышки подшипника меньше. Основание бобышки выполните полностью аналогично.

7. Способом, аналогичным описанному в п. 3, создайте еще одно изображение болта, но уже диаметром 10 мм на расстоянии 13, 5 мм по оси X от левого края фланца и 44, 5 мм вверх по оси Y от осевой линии редуктора. После этого создайте еще одно такое же отверстие, размещенное на одном уровне по вертикали с отверстием под болт в бобышке, а по горизонтали – ровно посредине между предыдущим отверстием и все тем же отверстием в бобышке. Определить середину между двумя прямыми, проходящими через центры отверстия во фланце и в бобышке, можно при помощи инструмента Расстояние между 2 кривыми панели Измерения (2D). Затем вы можете построить еще одну вспомогательную линию, удаленную на половину данного расстояния от любой из прямых, проходящих через центр отверстий. Создать само отверстие можно с помощью инструмента Копирование панели Редактирование. Для этого сначала следует выделить объект для копирования, а затем, нажав кнопку Копирование, указать базовую точку – центр отверстия. Теперь вы можете создавать сколь угодно много копий выделенного объекта в пределах текущего вида, просто щелкая кнопкой мыши в окне документа (см. рис. 2.37). Зафиксируйте копию в необходимом месте. И наконец, создайте симметричную копию двух последних отверстий, а также постройте еще два таких же (диаметром 10 мм) на правой стороне фланца.

8. Нажмите кнопку Непрерывный ввод объектов и обведите контур фланцев корпуса (рис. 2.96). Удалите всю вспомогательную геометрию с чертежа. Используя команду Скругление, создайте четыре скругления радиусом 16 мм по углам фланцев. Отредактируйте положение горизонтальной осевой, выровняв ее характерные точки по краям фланцев корпуса редуктора. Не забудьте добавить также отрезки, определяющие пределы камер подшипников (слева и справа от каждого подшипника и маслоудерживающих колец). Можете изучить этот чертеж, загрузив файл Шаг 9.cdw, который находится в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска.

Рис. 2.96.Завершающий этап рисования корпуса

Осталось вычертить изображения валов. Можно, как обычно, создать сетку вспомогательных линий и по ним построить контур вала. Однако поскольку уже почти все изображение вида сформировано, построить оба вала можно, просто привязываясь к характерным точкам существующих объектов.

Для выполнения чертежа валов необходимо сделать следующее.

1. При помощи менеджера документа создайте новый слой с названием Валы и назначьте его текущим.

2. Используя команду Непрерывный ввод объектов или последовательный ввод нескольких отдельных отрезков, сформируйте на слое изображение, показанное на рис. 2.97. Надеюсь, у вас не возникнет никаких трудностей, так как точных параметров или размеров при вводе геометрических объектов задавать не нужно. Все построение осуществляется только при помощи привязок. Единственная вспомогательная прямая служит для фиксирования границы участка вала под уплотнение. Она удалена от края выступа крышки подшипника на 5 мм (это достаточное расстояние, чтобы шкив или звездочка, насаженная на выходной конец вала, не касались головки фиксирующих крышку винтов).

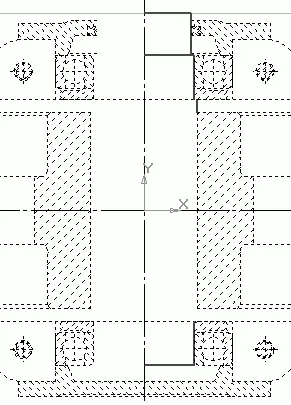

Рис. 2.97.Вычерчивание ведомого вала (все слои, кроме системного и текущего, переведены в фоновый режим)

3. Создайте отрезок, обозначающий буртик на валу, в который упирается колесо при запрессовке на вал. Для этого постройте вспомогательную прямую, параллельную оси вала и смещенную вправо от нее на величину d 25/2 (то есть 45 мм). Начало отрезка разместите на внутренней поверхности стенки редуктора, а конец – на боковой поверхности колеса. С другой стороны зубчатое колесо фиксируется на валу специальным распорным кольцом, размещаемым между колесом и маслоудерживающим кольцом. Распорное кольцо имеет произвольные размеры. Примем его толщину равной 8 мм. Не забудьте сразу заштриховать его, выбрав как можно более мелкий шаг штриховки и установив угол равным –45° (рис. 2.98).

Рис. 2.98.Распорное кольцо для осевой фиксации зубчатого колеса

4. Дорисуем выходной конец вала. Его диаметр известен, а длина определяется либо рекомендациями в литературе, либо исходя из конкретных размеров ступицы шкива или звездочки, которые будут насажены на вал (конечно, если эти размеры известны). Примем длину этого участка вала равной 100 мм. Для ее построения нажмите кнопку Линия на панели инструментов Геометрия, убедитесь, что включен режим ввода отрезка. Вручную задайте абсциссу первой точки ( d 21/2 = 35, 5 мм), а ординату зафиксируйте щелчком на чертеже. Введите длину создаваемого отрезка (100 мм) в соответствующее поле на панели свойств. Щелчком кнопкой мыши зафиксируйте отрезок. Следующий отрезок постройте перпендикулярно первому, выровняйте его конечную точку по осевой линии вала (абсцисса должна быть равна нулю). Обязательно создайте изображения фасок (длина – 2,5 мм, угол – 45°) на краях вала и при желании добавьте скругления между ступенями вала (диаметром 1–2 мм). Удалите всю вспомогательную геометрию – она больше не понадобится.
