Моделирование – сложный процесс, результатом которого является законченная трехмерная сцена (модель объекта) в памяти компьютера. Моделирование состоит из создания отдельных объектов сцены с их последующим размещением в пространстве. Для выполнения трехмерных моделей объектов существует множество подходов. Рассмотрим основные из них, предлагаемые в наиболее успешных на сегодня программах 3D-графики:

• создание твердых тел с помощью булевых операций – путем добавления, вычитания или пересечения материала моделей. Этот подход является главным в инженерных графических системах;

• формирование сложных полигональных поверхностей, так называемых мешей (от англ. mesh – сетка), путем полигонального или NURBS-моделирования;

• применение модификаторов геометрии (используются в основном в дизайнерских системах моделирования). Модификатором называется действие, назначаемое объекту, в результате чего свойства объекта и его внешний вид изменяются. Модификатором может быть вытягивание, изгиб, скручивание и т. п.

КОМПАС-3D – это система твердотельного моделирования. Это значит, что все ее операции по созданию и редактированию трехмерных моделей предназначены только для работы с твердыми телами.

Твердое тело – область трехмерного пространства, состоящая из однородного материала и ограниченная замкнутой поверхностью, которая сформирована из одной или нескольких стыкующихся граней. Любое твердое тело состоит из базовых трехмерных элементов: граней, ребер и вершин (рис. 3.1).

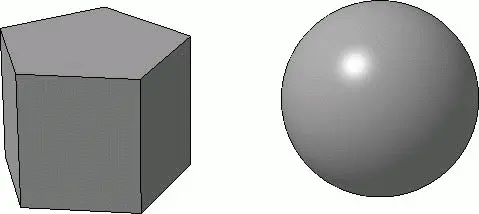

Рис. 3.1.Твердые тела: призма (состоит из семи граней) и шар (из одной грани)

Грань – гладкая (не обязательно плоская) часть поверхности детали, ограниченная замкнутым контуром из ребер. Частный случай – шарообразные твердые тела и тела вращения с гладким профилем, состоящие из единой грани, которая, соответственно, не имеет ребер.

Ребро – пространственная кривая произвольной конфигурации, полученная на пересечении двух граней.

Вершина – точка в трехмерном пространстве. Для твердого тела это может быть одна из точек на конце ребра.

Твердые тела в системе КОМПАС-3D создаются путем выполнения булевых операций над отдельными объемными элементами детали (призмами, телами вращения и т. д.). Другими словами, процесс построения состоит из последовательного добавления и (или) удаления материала детали. Контур формы добавляемого или удаляемого слоя материала определяется плоской фигурой, называемой эскизом , а сама форма создается путем перемещения этого эскиза в пространстве (вращение вокруг оси, выдавливание перпендикулярно плоскости эскиза, перемещение по траектории и пр.). В общем случае любое изменение формы детали (твердого тела) называется трехмерной формообразующей операцией , или просто операцией .

Формировать твердотельные модели в КОМПАС-3D можно в двух типах документов: КОМПАС-Деталь и КОМПАС-Сборка. В отличие от графических документов (чертеж и фрагмент), оба типа трехмерных документов равноценны, среди них нет главного или вспомогательного.

Документ Деталь предназначен для создания с помощью формообразующих операций и хранения модели целостного объекта (чаще всего какого-либо простого изделия, отдельной детали, компонента). Хотя, как было отмечено в гл. 1, вовсе не обязательно, чтобы модель в документе КОМПАС-Деталь отвечала реальной единичной детали на производстве. Например, никто не мешает представить вам в качестве единой детали трехмерную модель подшипника (в действительности состоящего из нескольких деталей), если вам так удобнее использовать его в сборках, параметризировать или редактировать.

В документе Сборка собираются в единый агрегат смоделированные и сохраненные ранее детали: вы сначала размещаете их в пространстве, сопрягаете вместе и фиксируете. Более того, в десятой версии программы функционал по наполнению сборок заметно расширился: теперь вы можете создавать прямо в сборке тела, которые будут принадлежать сугубо сборке (храниться в файле сборки, а не в отдельном файле детали или библиотеке стандартных элементов). Грубо говоря, начиная с десятой версии приложения сборка стала чем-то наподобие документа-детали, в который можно вставлять другие детали из несвязанных документов.

Необходимо также отметить, что в ранних версиях КОМПАС-3D при создании детали существовало жесткое ограничение: в документе КОМПАС-Деталь может быть выполнено только одно твердое тело. Вся геометрия построенной модели детали основывалась на одной базовой формообразующей операции (например, операции вращения или выдавливания), называемой основанием детали . Перед началом формирования 3D-модели, чтобы получить нормальную модель, всегда нужно было выбрать какой-либо элемент в реальном объекте, который бы служил базой для всех построений. Это связано с тем, что все последующие формообразующие операции отталкивались от основания детали, как бы нанизывались на него, и не могли выполняться отдельно. При неудачном выборе базового элемента последующие доработка и редактирование модели оказывались иногда очень затруднительными.

Начиная с КОМПАС-3D V8 Plus это ограничение снято. Теперь в детали, как и в сборке, можно создавать несколько не связанных друг с другом твердых тел (в сборке именно создавать, вставлять и ранее можно было сколько угодно). Такой подход получил название многотельного моделирования . Оно значительно упрощает разработку сложных деталей, снимая ограничения на создание моделей, которые раньше можно было получить лишь в режиме редактирования детали в сборке. Это значит, что булевы операции, которые до этого выполнялись только в сборке, теперь доступны при создании детали.

Многотельность также позволяет создавать модель «с разных сторон». Конструктору теперь необязательно отталкиваться от одной базовой операции в детали или элементов, привязанных к ней (что было не всегда оправдано с точки зрения удобства моделирования и последующего редактирования модели). Сейчас можно формировать модель, начиная с любой ее части, создавая сначала сколь угодно много отдельных тел, свободно размещенных в пространстве, и постепенно объединяя их по мере проектирования (рис. 3.2).

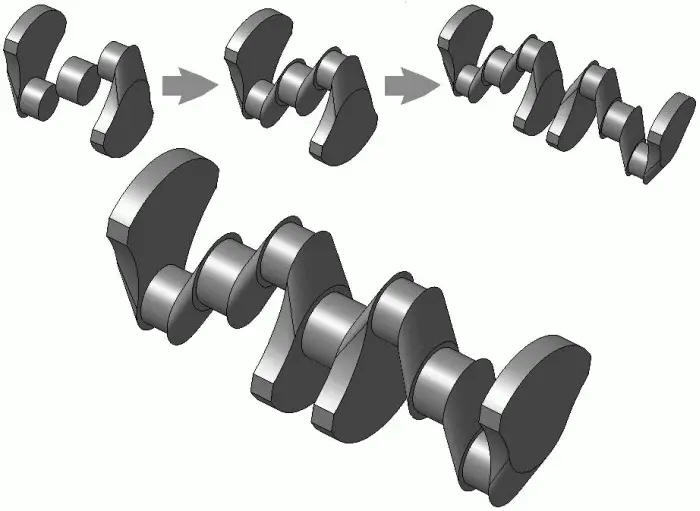

Рис. 3.2.Коленчатый вал: пример многотельного моделирования

При выполнении большинства операций в детали в связи с появлением многотельности добавился выбор нескольких вариантов (режимов) построения:
