• при вырезании (удалении материала):

· вычитание элемента – удаление материала детали происходит внутри замкнутой поверхности, сформированной по заданному эскизу и типу операции (выдавливание, вращение и т. д.);

· пересечение элементов – удаление материала детали, находящегося снаружи поверхности, которая сформирована в результате операции;

• при «приклеивании» (добавлении материала):

· новое тело – добавляемый трехмерный элемент формирует в детали новое твердое тело, независимо от того, пересекается он с уже существующими телами или нет. Если создаваемый элемент не имеет пересечений или касаний с существующей геометрией детали, то эта функция включается автоматически;

· объединение – добавляемый элемент соединяется с твердым телом, с которым он пересекается;

· автообъединение – при этом система автоматически объединяет в одно тело существующий и новый элементы, если они пересекаются, или формирует новое тело, если они не пересекаются.

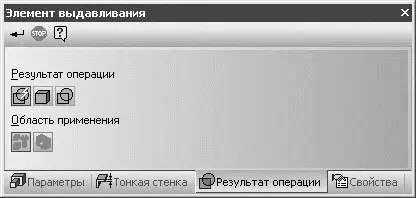

Результат формообразующей операции выбирается на вкладке Вырезание панели свойств при удалении или Результат операции – при добавлении материала (рис. 3.3).

Рис. 3.3.Выбор результата операции при добавлении материала

Очень важное понятие при многотельном моделировании – область применения операции. Представьте себе ситуацию, когда вследствие выполнения той или иной команды создаваемый элемент пересекает несколько твердых тел в модели. Какие действия предпримет система и какой результат будет у этой операции? Чтобы пользователь мог дать конкретный ответ на эти вопросы, и была реализована область применения операции. Например, если элемент выдавливания пересекает два (или более) тела, вы можете указать, с каким из этих тел объединять добавляемый элемент, объединять ли вообще или же формировать изо всех пересекающихся объектов одно твердое тело. Точно так же и при вырезании: настроив область применения операции, вы укажете, какие тела нужно «резать» (удалять часть их материала), а какие оставить нетронутыми. Другими словами, область применения операции – это набор тел, на которые распространяется действие текущей операции. Данный набор формируется простым указанием тел в окне представления модели после нажатия кнопки Ручное указание тел

на панели свойств.

Примечание

При добавлении материала к детали настраивать область применения операции можно только в режиме объединения (это естественно, так как в противном случае создается набор отдельных тел). Для операций удаления материала задать область применения операции можно всегда (конечно, если формообразующий элемент операции пересекается с другими телами модели).

Количество тел в текущей детали отображается в дереве построения в скобках справа от названия детали (рис. 3.4). При структурном отображении состава модели в дереве построения формообразующие операции, относящиеся к разным телам, показываются в отдельных группах.

Рис. 3.4.Количество тел в детали

Однако, наряду со многими преимуществами многотельного моделирования, способы получения нескольких тел в модели ограничены следующим.

• Каждое тело в модели детали должно быть неразрывным, из чего следует, что не допускается выполнение таких формообразующих операций, которые разделяют одно или несколько тел на части. Например, нельзя с помощью операции вырезания (или какой-либо другой) разбить тело на несколько нестыкующихся частей. Если вы точно знаете, что в вашей детали будет несколько разрозненных частей, необходимо сразу создавать их как отдельные тела.

• Нельзя перемещать тела в модели (как, например, детали в сборке), кроме как изменяя положения их эскизов.

• Невозможно копировать тела с помощью команд создания массивов. Тело, полученное в результате булевой операции или операции Зеркально отразить тело, также нельзя использовать в массивах. Более того, любые элементы тела, участвовавшего в булевой операции, также не получится размножить.

• При применении массивов в деталях с несколькими твердыми телами копируемые элементы (приклеенные или вырезанные) размещаются на том же теле, что и исходный элемент.

• При наличии пересекающихся, но разных тел в одной детали ассоциативные чертежи могут быть неправильно построены.

Мы уже выяснили, что КОМПАС – система твердотельного моделирования и что большинство операций по созданию моделей в ней основываются на эскизах (исключение составляют операции по созданию фаски, скругления, оболочки и т. п.). Эскиз – это обычное двухмерное изображение, размещенное на плоскости в трехмерном пространстве. В эскизе могут присутствовать любые графические элементы (примитивы), за исключением элементов оформления (обозначений) конструкторского чертежа и штриховки. Эскизом может быть как замкнутый контур или несколько контуров, так и произвольная кривая. Каждая трехмерная операция предъявляет свои требования к эскизу (например, эскиз для операции выдавливания не должен иметь самопересечений и т. п.). Об этих требованиях будет рассказываться при рассмотрении каждой отдельной команды. В дальнейшем нам постоянно придется создавать эскизы, поэтому считаю необходимым подробно описать порядок выполнения эскиза, чтобы больше не возвращаться к этому вопросу.

Последовательность построения эскиза для формообразующей операции такова.

1. Выделите в дереве построения или в окне документа плоскость, на которой планируете разместить эскиз (плоскость может быть стандартной или вспомогательной). Если в модели уже есть какое-либо тело (или тела), вы можете в качестве опорной плоскости эскиза использовать любую из его плоских граней. Выделить плоскую грань можно только в окне представления документа.

2. Нажмите кнопку Эскиз

на панели инструментов Текущее состояние. Модель плавно изменит ориентацию таким образом, чтобы выбранная вами плоскость разместилась параллельно экрану (то есть по нормали к линии взгляда).

Внимание!

Возможность автоматического изменения ориентации модели при запуске команды создания эскиза появилась только в КОМПАС-3D V8. Это, конечно, маловероятно, но если у вас установлена более ранняя версия, то после нажатия кнопки Эскиз модель не сдвинется с места. В таком случае перед каждым созданием эскиза для операции вам необходимо будет вручную устанавливать ориентацию модели нормально к плоскости эскиза. Для этого выделите плоскость и воспользуйтесь командой Нормально к
