Кроме того, можно получить развертку листового тела (для этого есть специальная команда). В листовой модели вы также можете использовать любые булевы операции с панели Редактирование детали. Совместное применение команд листового и твердотельного моделирования предоставляет поистине колоссальные возможности проектировщику, что будет продемонстрировано на примерах.

В конце этого раздела несколько слов о способах редактирования трехмерных объектов в системе КОМПАС.

Во-первых, редактирование любого объекта можно запустить с помощью контекстного меню дерева построения.

Во-вторых, редактирование всех трехмерных операций (включая дополнительные операции, команды создания массивов и вспомогательных объектов) запускается двойным щелчком кнопкой мыши. Например, чтобы изменить настройки операции выдавливания, дважды щелкните на одной из граней, полученной в результате выполнения этой операции. Двойным щелчком можно также запустить редактирование эскизов, но поскольку в большинстве случаев они жестко привязаны к геометрии модели, по ним очень трудно попасть при двойном щелчке. Пытаясь щелкнуть на эскизе, вы, скорее всего, запустите процесс редактирования другого объекта. По этой причине эскизы лучше редактировать, используя команду Редактировать контекстного меню дерева построения.

Настройки операций можно изменять с помощью элементов управления на панели свойств или, в отдельных случаях, используя характерные точки фантомного изображения.

Надеюсь, вы уже хорошо освоили принцип создания трехмерных моделей в КОМПАС: все построение детали состоит из последовательного рисования эскизов и выполнения над ними (или же без них) формообразующих операций. Все вроде бы понятно, но, возможно, вас уже посещала мысль о том, что использовать ортогональные плоскости в качестве опорных явно недостаточно, а грани самой детали лишь в редких случаях могут служить подходящими базовыми плоскостями. Если вы еще не задумывались над этим вопросом, то попробуйте представить себе разработку какого-либо сложного изделия с помощью всего лишь трех ортогональных плоскостей. Это просто невозможно!

Как угодно разместить в пространстве модель плоскости для эскиза можно, используя вспомогательные объекты .

В системе КОМПАС-3D предусмотрено несколько типов вспомогательных объектов. Основные из них – конструктивные плоскости и конструктивные оси.

Конструктивные плоскости, как было отмечено, служат для определенного размещения эскиза в пространстве. Например, при помощи операции вырезания необходимо создать отверстие с осью, которая не перпендикулярна грани элемента, «приклеенного» выдавливанием. В таком случае вы не сможете использовать грань этого элемента в качестве опорной плоскости под эскиз. Для создания такого отверстия вам придется строить вспомогательную конструктивную плоскость под определенным углом, в которой и разместить эскиз.

Конструктивные оси обычно используются при создании массивов элементов, например для указания геометрической оси массива по концентрической сетке или направления в массиве по параллелограммной сетке (команда Массив по сетке) и т. п.

Команды для создания перечисленных элементов находятся на панели инструментов Вспомогательная геометрия (рис. 3.31).

Рис. 3.31.Панель Вспомогательная геометрия

Кроме инструментов для построения плоскостей и осей на этой панели присутствует команда Линия разъема

предназначенная для разбиения одной грани на несколько путем добавления ребер, а также группа из двух команд для создания контрольных точек трубопроводов (в книге они не рассматриваются).

Команды для построения вспомогательных осей (первая группа кнопок на панели Вспомогательная геометрия) включают следующие инструменты.

Ось через две вершины – создает ось через две вершины, которые указываются прямо на модели (ими могут быть вершины тела модели или пространственные точки).

Ось на пересечении плоскостей – строит ось на пересечении двух непараллельных плоскостей или плоских граней. Для построения конструктивной оси достаточно просто указать эти плоскости в дереве построения или в окне представления модели.

Ось конической поверхности – создает ось автоматически после указания в окне модели конической или цилиндрической грани.

Ось через ребро – строит ось, совпадающую с указанным прямолинейным ребром в модели.

Примечание

Если при построении любой оси на специальной панели управления нажата кнопка Автосоздание, то для подтверждения формирования оси не нужно каждый раз нажимать кнопку Создать объект. Выполнив необходимые условия конкретной команды (например, указав две плоскости для команды Ось на пересечении плоскостей или щелкнув на цилиндрической поверхности для команды Ось конической поверхности), вы сразу получите вспомогательную ось (убедиться в этом можно, просмотрев дерево построений). Не забывайте об этом, иначе вы можете сделать несколько одинаковых осей сразу, поскольку после автоматического создания выполнение текущей команды не завершается.

Вспомогательных плоскостей в системе намного больше, чем вспомогательных осей.

Смещенная плоскость – наверное, одна из самых востребованных команд вспомогательной геометрии. Именно этим инструментом мы будем пользоваться чаще всего при построении моделей, рассматриваемых в примерах. Она предназначена для создания вспомогательной плоскости, смещенной от указанной плоскости или плоской грани на определенное расстояние. Для построения такой плоскости необходимо сначала указать базовую плоскость или грань, после чего задать величину и направление смещения (рис. 3.32). Величину и направление смещения можно указать на панели свойств или с помощью перетаскивания характерной точки.

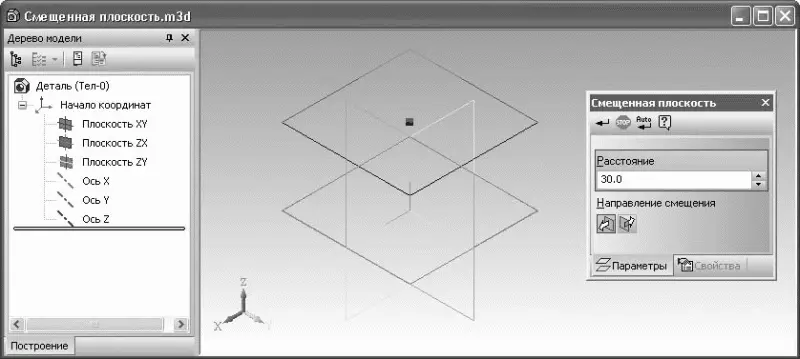

Рис. 3.32.Создание смещенной плоскости (параллельно плоскости XY )

Плоскость через три вершины – строит плоскость по трем указанным в модели вершинам. Вершинами могут быть как концы ребер (вершины тела модели), так и трехмерные точки в пространстве.
