Рис. 3.22.Выбор типа отверстия и задание его размеров

Примечание

У элемента, созданного с помощью команды Отверстие, все-таки есть эскиз (вы можете увидеть его в дереве построений, раскрыв узел операции отверстия). Однако этот эскиз содержит не изображение профиля отверстия, а всего лишь точку, обозначающую положение центра отверстия на опорной плоскости. Таким образом, редактируя этот эскиз (перемещая точку), вы изменяете положение отверстия на плоскости.

Команду Отверстие можно использовать и для сборки.

Команда Ребро жесткости

строит в детали одноименный элемент на основе эскиза, содержащего незамкнутый контур.

Еще одна из дополнительных команд – Уклон

– предназначена для придания уклона плоских граней, которые были перпендикулярны основанию (рис. 3.23). Эта команда отличается от уклона, придаваемого элементам выдавливания, следующими особенностями:

• уклон придается не всем граням относительно основания, а лишь выбранным пользователем;

• одновременно можно формировать уклон для граней, принадлежащих трехмерным элементам, которые сформированы разными формообразующими операциями;

• для операции не требуется эскиз.

Рис. 3.23.Две грани, наклоненные к основанию с помощью команды Уклон

Эта команда достаточно проста в применении. После ее вызова вы указываете плоскую грань – основание, после чего одну за другой – грани, которые нужно наклонить. Наконец, задаете угол уклона в поле Угол на панели свойств (выбранные грани отрисовываются фантомом в наклоненном состоянии) и подтверждаете создание уклона, нажав кнопку Создать объект.

Данная операция предназначена для придания небольших уклонов моделям деталей, которые предполагается изготовлять литьем. Таким образом, не редактируя эскизы и не искажая структуру модели, вы легко получаете нужные формовочные уклоны.

Совет

Если на ребрах наклоненных граней должно быть скругление, то его желательно делать уже после выполнения уклона. Операцию Уклон желательно применять на самом последнем этапе построения модели.

Используя команду Оболочка

вы сможете преобразовать твердотельную деталь в тонкостенную оболочку (рис. 3.24). При формировании оболочки вам следует лишь указать грань или грани, которые будут удалены с тела модели (на рис. 3.24 это нижняя опорная грань детали), а также задать толщину стенки.

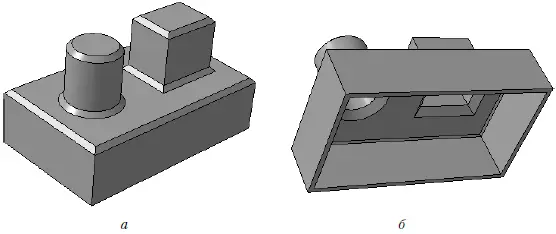

Рис. 3.24.Сплошная деталь ( а ) и результат применения команды Оболочка ( б )

Команда Оболочка очень полезна при проектировании различных корпусных деталей. Значительно проще сначала создать модель, полностью заполненную материалом, заботясь только о внешней форме, а не о внутренней полости, а затем с помощью одной команды превратить ее в тонкостенную деталь.

Совет

Если вы планируете применять операцию Оболочка, старайтесь не перегружать модель скруглениями.

Последними среди дополнительных операций являются команды создания сечений в модели: Сечение поверхностью

(рис. 3.25, а ) и Сечение по эскизу

(рис. 3.25, б ). Главное отличие этих команд в том, что для первой не требует создания эскиза, а для второй он обязателен (что и следует из названия команды).

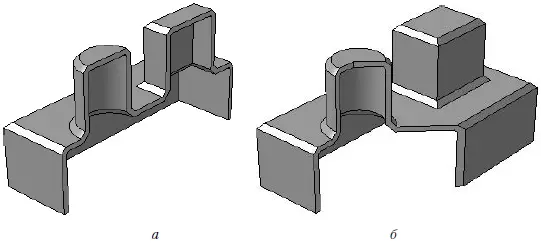

Рис. 3.25.Результаты выполнения команд создания сечений: поверхностью ( а ) и по эскизу ( б )

При выполнении сечения поверхностью вы указываете любую поверхность в модели (грань, вспомогательную плоскость) и направление операции (прямое или обратное). Поверхность не обязательно должна быть плоской. Направление в этой операции указывает, какую часть модели вырезать, другими словами, по какую сторону от указанной поверхности рассекать модель. Чаще всего эту команду используют для рассечения детали или сборки одной из ортогональных плоскостей, просто чтобы показать внутреннее строение модели.

Сечение по эскизу применяют, когда необходимо сформировать разрез более сложного профиля. Для этого выбирают какую-либо плоскость в модели, на которой создают эскиз профиля сечения. Затем, выделив эскиз, нажимают кнопку Сечение по эскизу и, задав направление (в модели оно будет показано стрелкой), создают вырез. Эскиз сечения должен содержать незамкнутый контур, концы которого желательно размещать за краями рассекаемой части детали. Эту команду применяют как для создания разреза в модели (то есть чтобы открыть ее внутреннее строение), так и как самостоятельный трехмерный элемент, формирующий какую-то часть геометрии модели.

Примечание

При выполнении команды Сечение по эскизу стрелка указывает направление вырезания материала при сечении, поскольку само вырезание происходит не перпендикулярно, а вдоль опорной плоскости эскиза. По этой причине направление нормали для команды Сечение по эскизу не имеет значения.

Как и команды вырезания и создания отверстий, обе команды построения сечений можно применять и для сборки.

Иногда после завершения редактирования эскиза или после включения в расчет ранее исключенных трехмерных операций модель отображается некорректно, а в дереве построений возле таких операций появляется восклицательный знак в красном кружке. Это свидетельствует об ошибках в трехмерных операциях. Их нельзя допускать в моделях. Ошибки бывают разными. Например, в результате перестроения одной из операций вы изменили форму модели так, что одно из отверстий (сформированных операцией вырезания) больше не пересекает тело детали, но ведь сама операция вырезания осталась в модели. Возникает ошибка, отверстие не вырезается, и вся последующая геометрия модели будет построена неправильно. Для устранения ошибок необходимо отредактировать эскиз или параметры неверной операции. Иногда достаточно изменить что-либо в построениях, предшествующих операции, в которой возникла ошибка.

Кроме того, иногда возникают диалоговые окна Что неверно?, которые говорят о невозможности выполнить ту или иную операцию (рис. 3.26). Появление этого окна означает, что один или несколько параметров на панели свойств заданы неверно. Такой ошибкой может быть, например, самопересечение контура операции выдавливания, отсутствие осевой линии в эскизе операции вращения, неверный эскиз операции вырезания, разделяющий тело на несколько частей, недопустимый радиус скругления и т. д. При появлении такого сообщения (в нем могут быть зафиксированы сразу несколько ошибок) завершение построения трехмерной операции невозможно.
