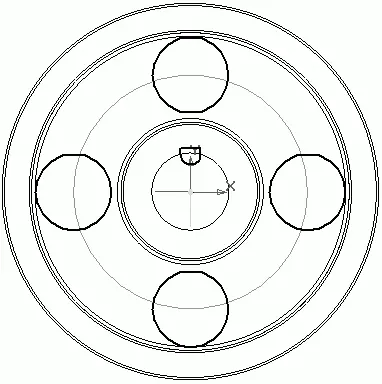

Рис. 3.55.Эскиз для вырезания отверстий в дисках и шпоночного паза в ступице

Примечание

На этом и последующих рисунках эскизов в модели отключен режим отображения Полутоновое. Это сделано для того, чтобы на рисунках в книге лучше были видны линии изображения эскиза (эскиз показан утолщенными линиями, а все остальное – каркасное отображение модели, если смотреть на нее по нормали к плоскости эскиза).

5. Завершите создание эскиза и выполните команду Вырезать выдавливанием, установив направление выдавливания – Два направления, и величину выдавливания – Через все для обоих направлений. Обратите внимание: такое же удаление материала можно было выполнить с помощью двух операций вырезания: сначала отверстий на толщину диска, а потом паза – на ширину ступицы. Однако более рациональным является приведенное здесь решение, когда профили всех вырезов собраны в одном эскизе, а вырезание осуществляется насквозь через всю модель (в оба направления от плоскости эскиза). Полученная модель показана на рис. 3.56.

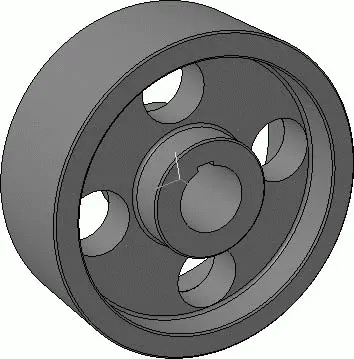

Рис. 3.56.Модель колеса без зубчатого венца

Теперь перейдем к самому сложному – созданию зубчатого венца колеса. Формирование будет происходить следующим образом: сначала мы выполним один вырез между зубьями в заготовке колеса, потом построим конструктивную ось, совпадающую с геометрической осью колеса, и скопируем полученный вырез по кругу (количество копий будет равно количеству зубьев). На словах это кажется несложным, но выполнить это не очень просто.

Как сформировать собственно вырез между зубьями? Если бы мы создавали прямозубое колесо, то это было бы несложно. Достаточно было бы выполнить эскиз профиля выреза между зубьями колеса в торцевой плоскости колеса, после чего вырезать его выдавливанием через все колесо. Однако у нас косозубое колесо с углом наклона линии зуба 15°. В этом случае вырез пройдет вдоль криволинейной траектории, огибающей поверхность венца колеса, проекция которой на нормальную плоскость составит указанный угол с осью колеса.

Существует много способов построения такого выреза. Они существенно зависят от программных средств для моделирования, предлагаемых тем или иным графическим редактором. В КОМПАС-3D наиболее удобны и приемлемы в плане ресурсоемкости два метода построения вырезов косозубого колеса.

Первый вариант – выполнение выреза по сечениям . При этом в модели колеса строятся эскизы-сечения, плоскости которых удалены от боковой поверхности колеса на величину l = i · b / ( n с– 1), где i – порядковый номер эскиза, b – ширина колеса, n с– количество сечений или эскизов. Первый эскиз лежит на торцевой плоскости зубчатого венца, последний – на противоположной торцевой плоскости, остальные равномерно размещены между ними. Каждая плоскость (сечение) содержит эскиз профиля выреза между зубьями, повернутый на угол α относительно изображения предыдущего эскиза. Этот угол определяется соотношением α = l · tg β / d к, где β – угол наклона линии зуба, d к– делительный диаметр зубчатого колеса (рис. 3.57).

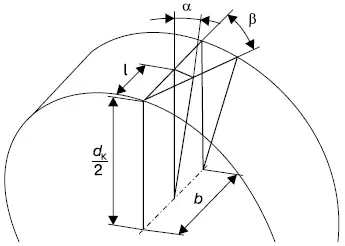

Рис. 3.57.Зависимость угла поворота эскиза α от расстояния до плоскости эскиза l

Данный способ подходит для программной реализации зубчатого венца, когда можно создать цикл, в котором одна за другой будут строиться смещенные плоскости, а в них – эскизы сечений, смещаемые на угол α. Создав операцию вырезания по сечениям, вы получите достаточно точный вырез между зубьями, однако этому методу свойственны некоторые недостатки. Материал, который вырезается между двумя смежными эскизами, все равно вырезается по прямой. Из этого вывод – чем больше эскизов, тем точнее получатся зубья в колесе, но при слишком большом количестве зубьев существенно затрудняется их построение и замедляется перестроение зубчатого венца. Хотя, в принципе, для не слишком широких колес достаточно всего 3–5 эскизов.

Второй способ – выполнение выреза между зубьями кинематической операцией . Суть метода состоит в том, что в модели колеса строится сегмент пространственной кривой, имитирующий линию наклона зуба. Вдоль этой кривой «протягивается» профиль выреза, формируя таким образом идеально точный вырез между зубьями. Кривая – это фрагмент спирали, угол подъема витков которой равен углу 90° – β (как вы уже знаете, β – угол наклона линии зуба). Такая спираль должна иметь очень большой шаг и малое количество витков (намного меньше единицы). Как построить такую спираль, будет описано далее, поскольку именно этот способ (как более точный) мы выберем для формирования выреза между зубьями зубчатого колеса.

Продолжим работу над моделью.

1. Выделите торцевую поверхность (плоскую боковую грань) обода колеса и постройте параллельную ей вспомогательную плоскость на расстоянии 2,5 мм (это для того, чтобы эскиз выреза в колесе размещался в той же плоскости, что и в шестерне, поскольку ширина шестерни больше ширины колеса на 5 мм). Чтобы выполнить данную операцию, используйте инструмент Смещенная плоскость панели Вспомогательная геометрия. Запустите процесс построения эскиза. В принципе, эскиз можно размещать в любом месте вдоль делительной окружности на вспомогательной плоскости. Однако вспомните одну из рекомендаций по построению трехмерных моделей: детали желательно создавать так, чтобы их как можно легче было разместить в сборке. Зубчатое колесо при сборке редуктора придется сопрягать с шестерней, а поскольку зацепление в рассматриваемой детали косозубое, это сделать будет не так просто (если вырезать зубчатый венец неаккуратно). Решение напрашивается само собой: необходимо так создавать вырез зубьев на колесе и шестерне, чтобы сразу после вставки в сборку они вошли в зацепление. Этого можно достичь, вырезая первыми в колесе и шестерне именно ту пару зубьев, которая и будет находиться в зацеплении. По данной причине мы создавали смещенную плоскость, а не строили эскиз прямо на боковой поверхности обода.

2. Постройте в эскизе вспомогательные окружности, обозначающие делительный диаметр, а также линию выступов и впадин зубьев. Создайте горизонтальную вспомогательную прямую, проходящую через центр колеса (точка начала координат эскиза). С помощью инструмента Вспомогательная прямая панели Геометрия отложите вниз от этой горизонтальной прямой шесть вспомогательных линий так, чтобы все они проходили через точку начала координат и были смещены между собой на угол γ/8, где γ = 360° / z к ( z к – количество зубьев колеса). В нашем случае этот угол будет равен 0,633° или 0°38'. Разделение угла профиля зуба γ на восемь частей условно и принято для облегчения построения (так будет проще сформировать зацепление). Не забывайте, что мы строим зубья упрощенно!
