3. Привязываясь к сетке вспомогательных линий, постройте контур профиля выреза между зубьями (рис. 3.58). Вместо эвольвент создайте обычные дуги (команда Дуга по 3 точкам). Эти дуги обязательно должны проходить через точки зацепления, находящиеся на пересечении вспомогательной делительной окружности, а также первой и пятой вспомогательных прямых соответственно (учитывая только те прямые, которые откладывались под углом γ/8 от горизонтали). При желании вы можете также создать скругления на головках и ножках вырезаемых зубьев. Завершите редактирование эскиза.

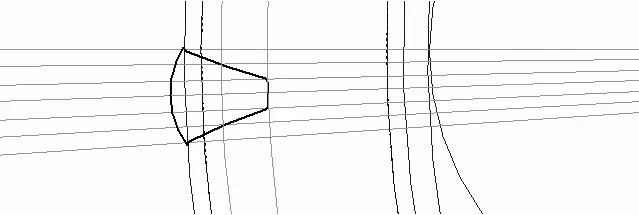

Рис. 3.58.Эскиз профиля выреза между зубьями

4. Теперь самое интересное – формирование спирали-направляющей. Перейдите на панель инструментов Пространственные кривые. В окне модели выделите вспомогательную плоскость (плоскость, в которой лежит эскиз выреза) и нажмите кнопку Спираль цилиндрическая на панели Пространственные кривые. Используя элементы управления на вкладке Построение панели свойств, настройте параметры создаваемой спирали следующим образом:

· способ построения – По числу витков и шагу;

· количество витков – 0,04 (определяется конструктивно во время построения таким образом, чтобы виток спирали был чуть больше ширины колеса);

· шаг витков – 4721,8 мм (как определяется, рассказано ниже);

· направление построения – Обратное направление (обратное относительно нормали к базовой плоскости спирали);

· направление навивки – Правое;

· начальный угол спирали – 182°. Это угол, который задает начало первого витка на опорной плоскости спирали. Он определяется приблизительно при построении (необходимо, чтобы начало витка попало внутрь контура эскиза выреза между зубьями – точное значение не важно);

· начальная точка спирали – совпадает с точкой начала координат опорной плоскости (то есть лежит на оси колеса);

· диаметр витков спирали (задается на вкладке Диаметр панели свойств) – равный делительному диаметру колеса (404 мм).

Нажмите кнопку Создать объект для завершения формирования спирали (рис. 3.59). Полученный объект лишь отдаленно напоминает спираль вследствие большого заданного шага витков и чрезвычайно малого их количества. Однако с математической точки зрения – это именно спираль. Для нас же главное, что эта кривая идеально описывает пространственное положение линии наклона зуба в косозубом колесе.

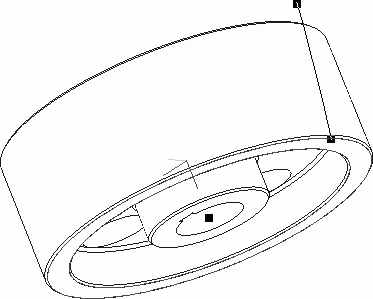

Рис. 3.59.Построение спирали-направляющей для вырезания материала между зубьями (способ отображения модели – Без невидимых линий)

Наверняка все написанное выше вызвало у вас больше вопросов, чем дало ответов относительно того, как сформировать направляющую для построения косых зубьев. Пока еще не понятно, откуда взялась величина шага витков, столь огромная и вместе с тем столь точная, где в параметрах спирали указывается угол ее подъема (зависящий от угла наклона линии зуба) и почему можно утверждать, что данная спираль и есть линия наклона зубьев колеса.

На самом деле все просто. Угол подъема витков спирали (обозначим его φ) определяется из соотношения tg φ = h / l , где h – высота спирали, l – длина витков. Соответственно, длину и высоту витков можно определить из уравнений: h = t · n и l = π · d · n , где t – шаг спирали, n – количество витков спирали и d – диаметр спирали. Подставляя предыдущие два выражения в уравнение для определения tg φ, получим tg φ = t / (π · d ). Зная, что угол φ = 90° – β, не составит особого труда определить из последнего уравнения требуемый шаг спирали: t = π · d · tg (90° – β). Подставив сюда значение диаметра спирали (404 мм) и угла наклона линии зуба (15°), вы получите величину шага спирали – 4721,8 мм.

Теперь все готово для кинематического вырезания.

1. Нажмите кнопку Вырезать кинематически панели инструментов Редактирование детали. Щелкните на кнопке Сечение на вкладке Параметры панели свойств, затем сразу выделите эскиз профиля выреза между зубьями в дереве построения. Эскиз в окне модели и в дереве построения должен подсветиться красным цветом, а в поле справа от кнопки Сечение должно отобразиться его наименование (у меня это Эскиз:3). Далее щелкните на кнопке Траектория и в дереве построения или прямо на модели выделите спираль. На модели сразу сформируется фантом операции вырезания. Проследите, чтобы в группе кнопок Движение сечения была нажата кнопка Сохранять угол наклона. Подтвердите выполнение операции, нажав кнопку Создать объект. Мы получили первый вырез в зубчатом венце колеса (рис. 3.60).

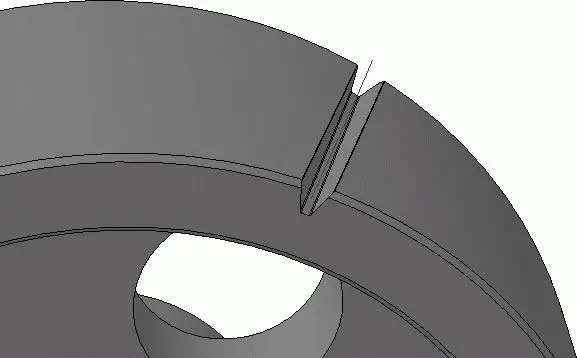

Рис. 3.60.Вырезание зубьев в колесе

2. Дальнейшая доработка модели не вызывает особенных трудностей, ведь нам осталось всего лишь размножить построенный вырез. Перейдите на панель Вспомогательная геометрия и нажмите кнопку Ось конической поверхности. После этого щелкните в модели на внутренней поверхности отверстия под вал. Если на панели специального построения нажата кнопка Автосоздание, то вы сразу получите нужную вспомогательную ось. В противном случае придется самостоятельно нажать кнопку Создать объект.

3. Вернитесь на панель Редактирование детали, где нажмите кнопку Массив по концентрической сетке. В дереве построения детали в качестве объекта для копирования выделите операцию кинематического вырезания. После этого щелкните на кнопке Ось массива панели свойств, а в дереве построения выделите строку, соответствующую созданной оси конической поверхности. В окне модели отрисуется предварительный фантом массива (по умолчанию в нем лишь четыре копии). В поле N 2 на панели свойств введите количество копий по кольцевому направлению, равное количеству зубьев колеса (71), и нажмите кнопку Создать объект. Трехмерная модель косозубого зубчатого колеса выполнена (рис. 3.61)! Для лучшего представления модели спрячьте спираль, вспомогательную ось и плоскость, воспользовавшись командой Скрыть контекстного меню дерева построений.

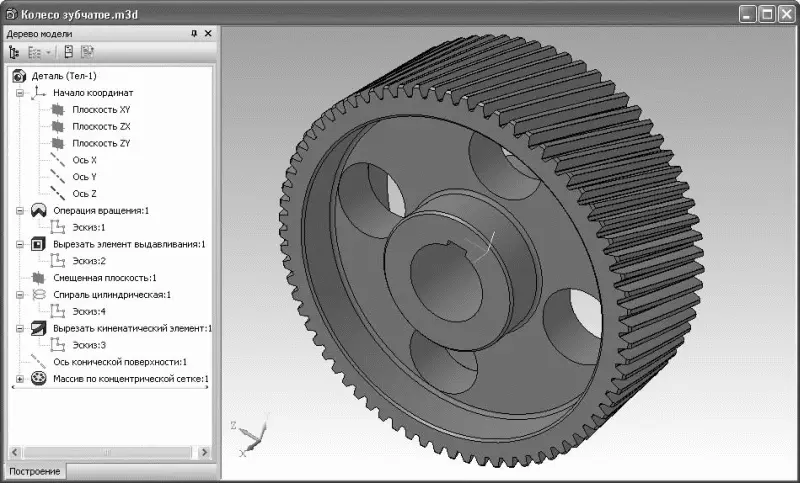

Рис. 3.61.3D-модель косозубого зубчатого колеса

Можете ознакомиться с этой моделью, загрузив ее из файла Колесо зубчатое.m3d, который находится в папке Examples\Глава 3\Редуктор цилиндрический прилагаемого к книге компакт-диска.
