5. Нажмите кнопку Массив по концентрической сетке на панели Редактирование детали. В качестве оси для копирования укажите только что созданную конструктивную ось, а объектом копирования будет служить операция кинематического вырезания. Задайте количество копий по кругу равное 20 (количество зубьев шестерни) и нажмите кнопку Создать объект. Используйте команду Скрыть контекстного меню, чтобы убрать из модели вспомогательные элементы: две конструктивные плоскости, спираль и ось массива. 3D-модель вала-шестерни готова (рис. 3.70).

Рис. 3.70.3D-модель ведущего вала-шестерни

Файл этой модели Ведущий вал-шестерня.m3d находится на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Редуктор цилиндрический.

Корпусные детали механизмов (у нас это корпус и крышка редуктора) весьма сложны для моделирования из-за наличия различных конструктивных элементов: опорных лап, фланцев, бобышек, отверстий под крепежные болты и т. п. Более того, любая такая деталь (неважно, это корпус редуктора или самолета) кроме технологических должна отвечать определенным эстетическим требованиям, что еще более усложняет проектирование и моделирование изделия.

Известно, что чем сложнее деталь, тем больше способов для ее создания можно придумать. Очевидно, что способ для построения корпуса редуктора, предложенный в этой книге, далеко не единственный и, возможно, не самый лучший. Однако я считаю его самым простым и наиболее подходящим для обучения разработке действительно сложных моделей. Можете быть уверены: если вы самостоятельно и, главное, досконально разберетесь в приведенном примере, вы сможете создать любые другие детали.

Начнем, как обычно, с создания документа КОМПАС-Деталь, установки ориентации Изометрия XYZ и сохранения пока еще пустого документа в файл под именем Корпус.m3d.

Очень важно для столь больших и сложных моделей правильно выбрать часть детали, которая будет служить основанием в модели. Предлагаю в качестве основания принять фланец корпуса, потому что именно его длина и ширина определяют габариты корпуса, что позволит нам при дальнейшей разработке модели так или иначе от него отталкиваться.

1. Выделите плоскость ZX и запустите процесс создания эскиза на ней. Размеры фланцев корпуса мы проработали при выполнении чертежа редуктора. Можете построить их снова в эскизе (в гл. 2 это было детально описано), а можете скопировать изображение из чертежа (вида сверху). Если вы решили копировать изображение, привязываться нужно к точке начала координат вида (пересечение осей), поскольку мы будем строить корпус, как и другие детали, таким образом, чтобы сразу вставить его в сборку и не спрягать.

2. Перед продолжением работы эскиз нужно немного подправить. Во-первых, следует убрать изображение опорных поверхностей бобышек и мест крепления крышек подшипников – они будут формироваться позже. Во-вторых, следует оставить на фланце все изображения отверстий (отверстий именно во фланцах, а не в бобышках). В-третьих, весь эскиз необходимо повернуть на 90° против часовой стрелки. Полученный эскиз должен выглядеть как на рис. 3.71.

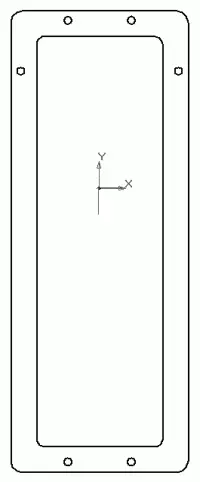

Рис. 3.71.Эскиз для формирования фланца корпуса

3. После завершения редактирования эскиза создайте фланец, выдавив эскиз с помощью команды Операция выдавливания в сторону, противоположную нормали, на расстояние 13 мм (толщина фланца корпуса). Лучше в поле Расстояние 2 на панели свойств ввести значение 13, 01, а не ровно 13. Это связано с тем, что в дальнейшем мы будем «приклеивать» к фланцу стенки и другие элементы корпуса, и будет лучше, если они будут немного пересекаться (при «приклеивании» встык позже могут возникнуть ошибки расчета геометрии модели, не зависящие от пользователя).

4. Перейдем к созданию стенок корпуса. Начнем с передней стенки. Выделите нижнюю плоскую грань фланцев и вызовите команду Эскиз. Привязываясь к уже существующей геометрии 3D-модели, постройте эскиз, показанный на рис. 3.72. Расстояние между параллельными линиями контура равно толщине стенки корпуса, то есть 8 мм. Закончите построение эскиза, отжав кнопку Эскиз на панели Текущее состояние.

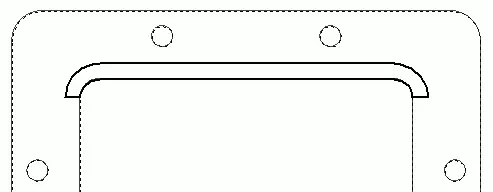

Рис. 3.72.Эскиз профиля передней стенки редуктора

5. Теперь начните создание эскиза в плоскости ZY . Нарисуйте в нем кривую, очерчивающую изгиб передней стенки редуктора (рис. 3.73). Ее также можно скопировать с главного вида чертежа редуктора (так будет даже точнее). При создании этого эскиза необходимо учесть, что система, устанавливая ориентацию по нормали к плоскости эскиза, разворачивает модель вверх дном. Это значит, что изображения всех эскизов, размещенных в плоскости ZY или параллельных ей плоскостях (которые отвечают изображениям главного вида), придется рисовать симметрично относительно горизонтальной оси. Проще говоря, «вверх ногами».

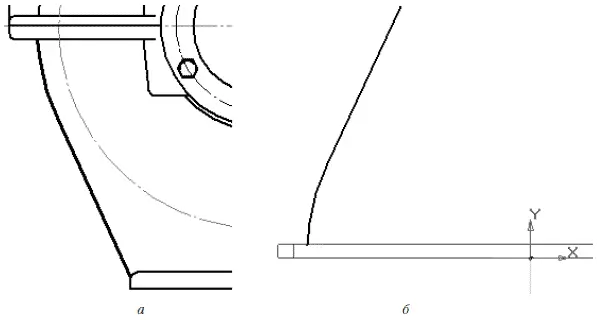

Рис. 3.73.Изгиб передней стенки редуктора: кривая на чертеже ( а ) и ее размещение в эскизе ( б )

Внимание!

Начало траектории должно лежать точно в плоскости эскиза кинематической операции. Из этого следует, что если вы выдавили фланец на 13, 01 мм, то и ордината начала траектории во втором эскизе должна равняться 13, 01 мм. Не больше и не меньше (потому что эскиз лежит в нижней горизонтальной грани фланца). Иначе вы просто не сможете выполнить кинематическую операцию.

6. Создав эти два эскиза, нажмите кнопку Кинематическая операция панели Редактирование детали и постройте переднюю стенку редуктора. В качестве базового эскиза укажите профиль стенки, а в качестве траектории – только что созданную кривую-контур корпуса. В группе кнопок Движение сечения нажмите кнопку Параллельно самому себе. Создайте кинематическую операцию. В результате к фланцу редуктора будет «приклеена» его передняя стенка (рис. 3.74).

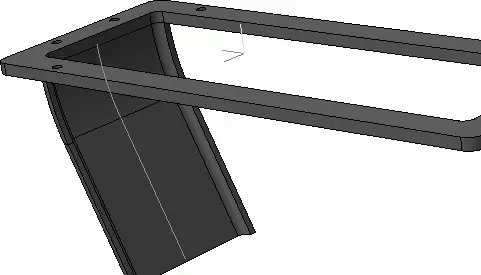

Рис. 3.74.Добавление передней стенки корпуса редуктора

7. Аналогично создайте и заднюю стенку корпуса редуктора. Эскиз кинематической операции будет иметь ту же форму, что и на рис. 3.72, только разместится на левой стороне фланца (в режиме редактирования эскиза – в нижней части эскиза). Направляющую можно скопировать с главного вида чертежа. Полученная стенка показана на рис. 3.75. Направляющие обеих операций кинематического «приклеивания» больше не будут использоваться, поэтому их можно спрятать.
