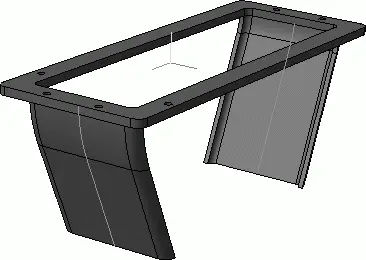

Рис. 3.75.Добавление задней стенки корпуса редуктора

8. Теперь можно перейти к построению боковой стенки. Ее можно выполнить обычным выдавливанием на величину толщины стенок, просто заполнив материалом детали промежуток между задней и передней стенками корпуса. Эскиз операции выдавливания должен повторять контуры краев уже построенных стенок и фланца корпуса (рис. 3.76). Опорная плоскость эскиза – внутренняя торцевая грань фланца (вдоль его длинной стороны). Полагаю, вам будет несложно его построить.

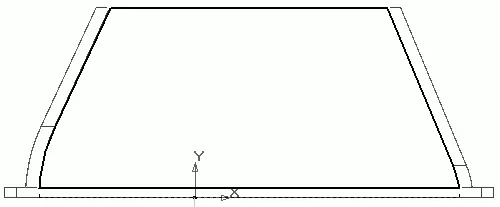

Рис. 3.76.Эскиз для выдавливания боковой стенки корпуса редуктора

9. Завершив построение эскиза, выполните операцию выдавливания, установив обратное направление действия операции, а величину выдавливания равной 8 мм (рис. 3.77).

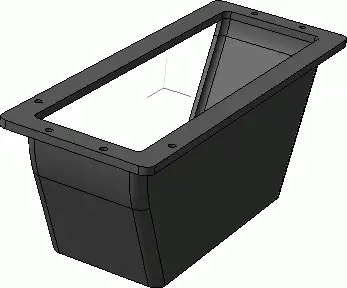

Рис. 3.77.Добавление боковой стенки корпуса редуктора

Вторую боковую стенку пока не создавайте, мы к ней приступим чуть позже.

10. Следующим шагом в построении модели корпуса будет создание мест крепления крышек подшипников. Вернитесь к чертежу редуктора и определите расстояние от внешней поверхности боковой стенки редуктора до опорной поверхности, на которую ложится торец крышки подшипника. Это расстояние составляет 40 мм. Создайте плоскость, смещенную наружу из корпуса редуктора, удаленную на указанное расстояние от внешней поверхности корпуса (напомню, для этого следует воспользоваться командой Смещенная плоскость).

Эту плоскость желательно сразу сделать невидимой. Создайте на этой плоскости эскиз, состоящий из полуокружности радиусом 100 мм (радиус крышки подшипника ведомого вала) с центром в точке начала координат и отрезка, соединяющего концы построенной дуги (рис. 3.78). Завершите создание эскиза.

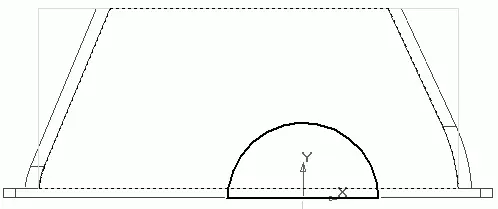

Рис. 3.78.Эскиз для формирования мест крепления крышек подшипника

11. Теперь создайте точно такой же эскиз на внешней грани боковой стенки корпуса (на той грани, относительно которой и была смещена на 40 мм вспомогательная плоскость). Только радиус полуокружности сделайте немного больше, например 106 мм, чтобы место крепления крышки было сформировано с небольшим уклоном. Обязательно соедините концы построенной дуги отрезком.

12. Нажмите кнопку Операция по сечениям на панели Редактирование детали. В качестве исходных объектов для данной команды укажите два только что созданных эскиза. В модели сформируется место под крышку подшипника ведомого вала (рис. 3.79) с небольшим уклоном, поскольку радиус полуокружности второго эскиза мы принимали немного большим.

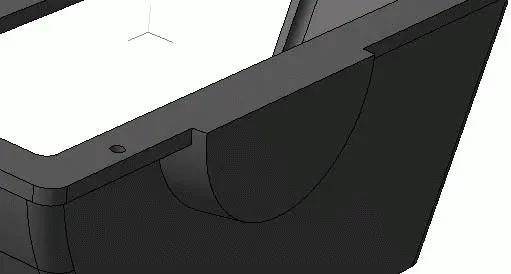

Рис. 3.79.Место крепления крышки подшипника

13. Аналогично постройте место крепления крышки подшипника ведущего вала. При этом используйте уже созданную смещенную плоскость и внешнюю грань стенки корпуса. Радиусы полуокружностей составляют 88 и 94 мм соответственно (размеры под крышку подшипника быстроходного вала). Кроме того, центры окружностей смещены в эскизах влево на величину межосевого расстояния передачи (259 мм). Материал, как и для тихоходного вала, добавьте с помощью операции по сечениям.

14. Как видите, на корпусе вокруг мест крепления крышек не хватает бобышек под болты, стягивающих корпус и крышку редуктора. Создадим их. Выделите плоскость ZX и постройте в ней эскиз первого сечения бобышки (рис. 3.80). Координаты центра полуокружности посмотрите на чертеже. Они должны совпадать с координатами центра отверстия под болт в бобышке, а радиус полуокружности задайте равным 25, 5 мм.

Рис. 3.80.Эскиз первого сечения бобышки

15. Наверное, вы уже поняли, что бобышки мы также будем создавать с помощью операции по сечениям. Из этого следует, что нам необходимо выполнить хотя бы еще одно сечение. Постройте вспомогательную плоскость, параллельную плоскости ZX и смещенную вниз от нее на величину 70 мм (высота бобышек, определенная с чертежа). Создайте на этой плоскости эскиз, в котором разместите окружность радиусом 16 мм. Центр окружности должен иметь те же координаты, что и центр дуги в эскизе первого сечения.

16. По двум построенным эскизам создайте операцию по сечениям, в результате получится первая бобышка со стороны ведомого вала. Чтобы создать вторую такую же бобышку (рис. 3.81), зеркально отобразите ее относительно плоскости XY . Для этого используйте команду Зеркальный массив панели Редактирование детали, после вызова которой сначала выделите в дереве построения плоскость симметрии, а затем объект для копирования – операцию по сечениям, сформировавшую первую бобышку. Для создания зеркальной копии нажмите кнопку Создать объект.

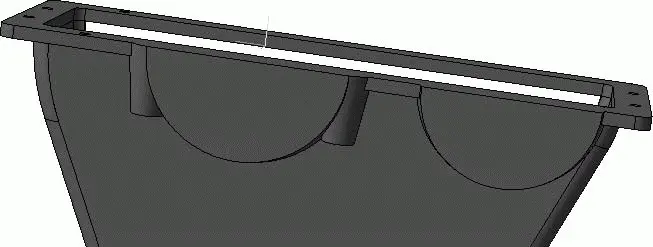

Рис. 3.81.Бобышки

17. По такому же принципу строятся бобышки на местах крепления крышек ведущего вала. Однако перед тем, как выполнить зеркальное отображение, необходимо будет создать вспомогательную плоскость, параллельную плоскости XY и смещенную от нее в обратном направлении на величину межосевого расстояния. Именно эту плоскость следует указать при следующем выполнении команды Зеркальный массив для создания копии бобышки справа от тихоходного вала.

18. Создадим отверстия под крепежные болты в местах крепления крышек подшипников. Выделите боковую плоскую грань, на которую будут устанавливаться крышки, и вызовите команду Отверстие на панели инструментов Редактирование детали. На панели Выбор отверстия укажите отверстие под именем Отверстие 04 и задайте для него следующие значения параметров: диаметр зенковки D – 13 мм, диаметр отверстия d – 12 мм (диаметр фиксирующих крышку винтов) и глубина отверстия H – 30 мм. Введите координаты точки привязки центра отверстия на опорной плоскости: абсцисса – 0, ордината – 85 (значение ординаты положительное, поскольку ось Y в эскизах на плоскостях, параллельных плоскости ZY , направлена вниз).

19. Выполните еще пять таких же отверстий на той же плоскости со следующими координатами: на ведомом валу – (–73, 61; 42,5) и (73, 61; 42,5), на ведущем валу – (–259; 75), (–194, 05; 37, 5) и (–323, 95; 37, 5). Координаты размещения отверстий можете рассчитать вручную, исходя из того, что радиусы размещения болтов на крышках ведомого вала – 85 мм, ведущего – 75, а болты смещены между собой на 60°. Однако значительно проще измерять эти координаты по центрам изображений шапочек фиксирующих винтов на главном виде чертежа редуктора. Отверстия под винты показаны на рис. 3.82.
