Еще одна корпусная деталь не менее сложной конфигурации, чем корпус, – это крышка редуктора. Несмотря на некоторые существенные отличия внешнего вида, порядок ее построения будет таким же, как и процесс создания корпуса. Более того, большинство конструктивных элементов (фланцы, места крепления крышек подшипников, бобышки) выполняются аналогично тем же элементам на корпусе редуктора. С учетом этого процесс формирования трехмерной модели крышки будет приведен в упрощенном виде.

Создайте новый документ, установите ориентацию Изометрия XYZ и сохраните его в папку проекта под именем Крышка редуктора.m3d.

1. Первым шагом, как и при выполнении модели корпуса, будет создание фланца крышки. Это просто сделать: выделите плоскость ZX , создайте в ней эскиз продольного сечения фланца, после чего выдавите его в прямом направлении на расстояние 10 мм (толщина фланца крышки редуктора). Эскиз фланца можете скопировать из модели корпуса – его при этом не придется как-либо редактировать или поворачивать, достаточно будет просто скопировать в буфер обмена из одного эскиза и вставить из буфера в другой.

2. Настройте оптические свойства детали, чтобы они отличались от предлагаемых по умолчанию.

3. В верхней плоской грани фланца постройте эскиз поперечного сечения стенки крышки редуктора. Изображение эскиза должно напоминать поперечное сечение стенки корпуса (см. рис. 3.72). Разница состоит лишь в том, что толщина стенки крышки меньше толщины стенки корпуса и составляет 7, 5 мм.

4. В крышке, в отличие от корпуса редуктора, нет передней и задней стенок, поэтому формирование стенки крышки мы выполним за один вызов команды Кинематическая операция. Направляющей будет служить контур крышки редуктора, взятый с главного вида чертежа и размещенный в эскизе на плоскости ZY . Обратите внимание: после копирования контура в эскиз его придется отобразить относительно оси X , поскольку система при создании эскиза в плоскости ZY (или параллельной ей) размещает модель таким образом, что она оказывается перевернутой (рис. 3.96).

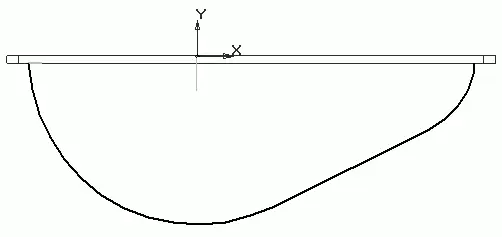

Рис. 3.96.Эскиз → траектория для создания стенки крышки редуктора

5. Выполните кинематическую операцию. Убедитесь, что в группе кнопок Движение сечения нажата кнопка Сохранять угол наклона. Сразу сделайте невидимой эскиз-траекторию (команда контекстного меню Скрыть в дереве построений). В результате вы получите стенку крышки редуктора (рис. 3.97).

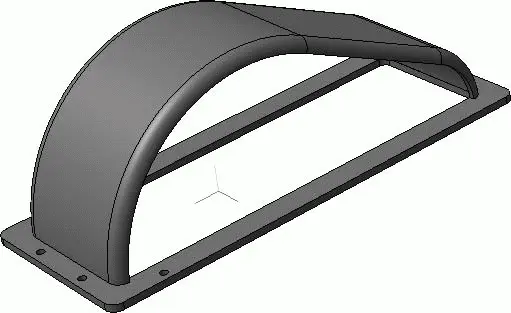

Рис. 3.97.Начало формирования крышки редуктора

6. Создайте боковую стенку крышки при помощи Операции выдавливания. Как и при построении боковой стенки корпуса, выполняя эскиз для выдавливания, пользуйтесь привязками к уже существующей геометрии детали. По сути, изображение в эскизе представляет собой эквидистанту к направляющей, использовавшейся в предыдущей операции. Контур в эскизе должен быть замкнут, то есть края эквидистанты следует соединить отрезком. Сам эскиз должен размещаться в плоскости, которая совпадает с внутренней боковой гранью фланца, размещенной вдоль длинной его стороны. При таком расположении эскиза выдавливание выполняется в противоположном к нормали направлении, а его величина равняется толщине стенки крышки (7, 5 мм). Формирование данного трехмерного элемента показано на рис. 3.98.

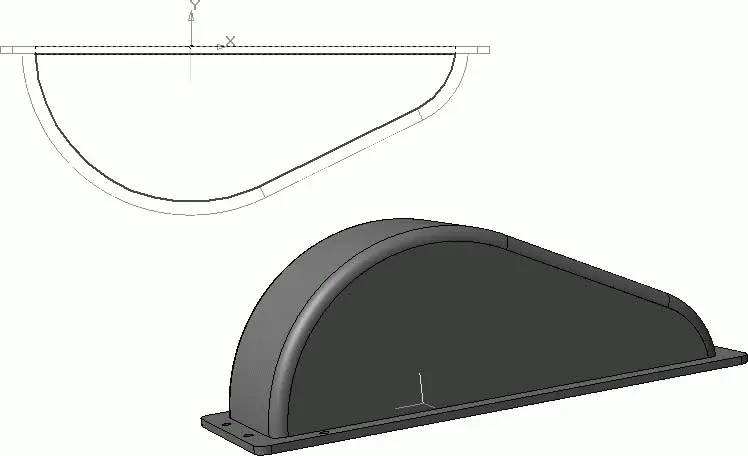

Рис. 3.98.Эскиз боковой стенки и сама стенка, «приклеенная» выдавливанием к модели

7. Далее одно за другим создайте места крепления крышек подшипников, а также бобышки на них. Порядок построений аналогичен созданию таких же элементов корпуса. Для мест крепления крышек подшипника сначала выполняем плоскость, смещенную относительно наружной поверхности боковой стенки. Смещение этой плоскости должно быть на 0,5 мм больше, чем аналогичной плоскости в модели корпуса, поскольку толщина стенки крышки на 0,5 мм меньше, чем стенки корпуса. Потом постройте два эскиза с полуокружностью и отрезком, соединяющим ее концы, в каждом. Один из эскизов расположите в смещенной вспомогательной плоскости, другой (который больше) – на внешней поверхности боковой стенки крышки редуктора. Выполните операцию по сечениям.

8. Бобышки создаются аналогично, только вспомогательную плоскость для эскиза верхней опорной площадки бобышек нужно смещать в прямом направлении (величину смещения оставить той же, что и в корпусе, – 70 мм). Эскизы основания и верхней площадки бобышек скопируйте из модели корпуса. Как и в корпусе, каждую правую бобышку получайте при помощи зеркального копирования (команда Зеркальный массив панели Редактирование детали). Не забудьте сразу скрыть все вспомогательные плоскости. После проведенных преобразований модель примет следующий вид (рис. 3.99). Обратите внимание, что все перечисленные трехмерные элементы добавлены только с одной стороны крышки, с другой стороны модели на месте боковой стенки пока остается дыра.

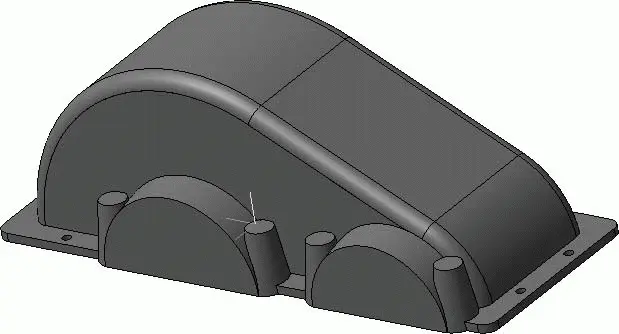

Рис. 3.99.Добавление мест крепления крышек подшипников и бобышек в модель крышки редуктора

9. С помощью последовательных вызовов команды Отверстие постройте шесть отверстий под винты, фиксирующие крышки подшипников. Отверстие настройте так, как описано в п. 18 и 19 при построении корпуса. Координаты отверстий те же, но ординату везде нужно брать со знаком «–».

10. Создайте ребро жесткости над местом крепления крышки подшипника тихоходного вала. Эскиз ребра разместите в плоскости XY приблизительно так, как показано на рис. 3.100.

Рис. 3.100.Эскиз ребра жесткости крышки редуктора

11. С помощью элементов управления панели свойств настройте параметры команды Ребро жесткости:

· положение ребра – в плоскости эскиза;

· направление построения – обратное;

· угол уклона ребра – 3°;

· толщина ребра (задается на вкладке Толщина) – 4 мм;

· тип построения тонкой стенки (выбирается из раскрывающегося списка на вкладке Толщина) – средняя плоскость.

12. Создайте ребро жесткости (рис. 3.101). Над местом крепления крышек подшипника ведущего вала ребро жесткости создавать не надо.

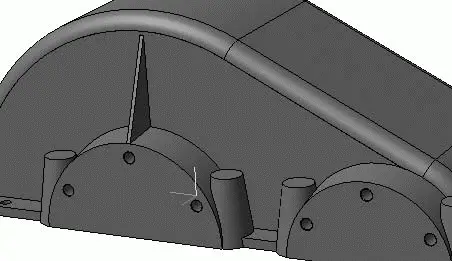

Рис. 3.101.Ребро жесткости
