13. Вновь воспользуйтесь командой Зеркальный массив панели Редактирование детали и создайте копии боковой стенки бобышек и прочих элементов крышки, симметричных относительно плоскости ZY . Для этого после вызова команды и указания плоскости симметрии, выделите в дереве построения модели все формообразующие операции, кроме первых двух (выдавливания и кинематической), затем нажмите кнопку Создать объект.

14. Создайте отверстия под болты в бобышках и под подшипники в крышке способом, аналогичным описанному для корпуса. Чтобы упростить задачу, воспользуйтесь готовыми эскизами из модели корпуса редуктора.

15. Сформируйте скругления на фланцах, опорных площадках бобышек и прочих местах в модели крышки (рис. 3.102).

Рис. 3.102.Доработка крышки редуктора

16. Осталось сформировать отверстие, позволяющее осматривать внутренности редуктора без его остановки и разборки, а также четыре отверстия под болты, которые будут фиксировать крышку смотрового отверстия на крышке редуктора. Эти отверстия создадим при помощи команды Вырезать выдавливанием панели Редактирование детали, а эскиз для этой операции разместим на плоской грани верхней стенки редуктора. В эскизе необходимо построить прямоугольник размером 100 × 75, после чего создать скругления на его углах радиусом 10 мм каждое. Само размещение прямоугольника в эскизе не столь важно, главное, чтобы точка пересечения его диагоналей находилась на оси Y . Напротив середины каждой стороны прямоугольника создайте окружность радиусом 4, 5 мм. Центры верхней и нижней окружностей должны быть удалены от сторон прямоугольника на 12,5 мм, центры боковых окружностей – на расстояние вдвое меньшее (рис. 3.103).

Рис. 3.103.Эскиз для вырезания смотрового отверстия

Модель крышки редуктора готова (рис. 3.104).

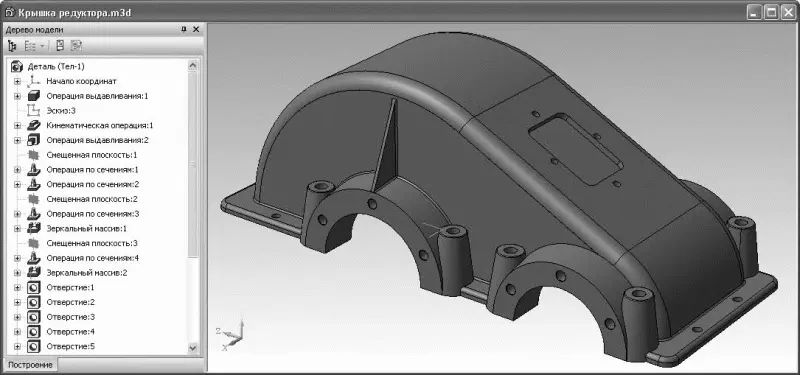

Рис. 3.104.3D-модель крышки редуктора

Файл этой модели Крышка редуктора.m3d находится на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Редуктор цилиндрический.

Все остальные детали редуктора (крышки подшипников, маслоудерживающие кольца, маслоуказательный жезл, крышка смотрового отверстия, ручка-отдушина, распорные кольца и пр.) совсем простые по сравнению с корпусом и крышкой. Большинство из них выполнены всего лишь одной или двумя формообразующими операциями (как правило, операцией вращения).

Для создания маслоудерживающих колец достаточно скопировать в эскиз их базовой (и одновременно единственной операции) контур профиля сечения половины кольца с чертежа, добавить ось и выполнить вращение (рис. 3.105). В модели редуктора есть два разных кольца: на ведомом и ведущем валах, поэтому создавать их придется отдельно (если быть точным, то маслоудерживающих колец четыре, но они попарно одинаковы, поэтому на каждый вал мы будем вставлять два кольца из одного файла).

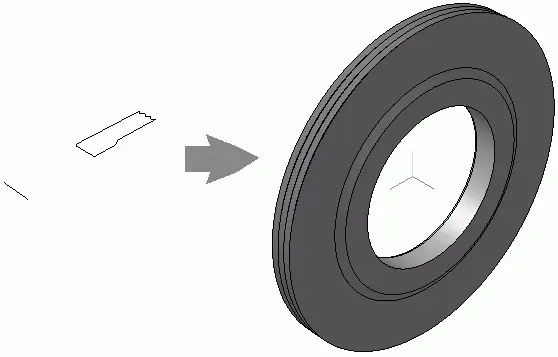

Рис. 3.105.Построение 3D-модели маслоудерживающего кольца

Модели маслоудерживающих колец находятся в файлах Кольцо маслоудерживающее 1.m3d и Кольцо маслоудерживающее 2.m3d, которые находятся в папке Examples\Глава 3\Редуктор цилиндрический прилагаемого к книге компакт-диска (здесь и далее индекс 1 означает ведущий вал, 2 – ведомый).

Не намного сложнее построение сквозной крышки подшипника (их также должно быть две: на тихоходном и быстроходном валах). Сначала выполняется операция вращения эскиза, который содержит контур сечения половины крышки и ось вращения, а затем на фланцах крышки вырезаются отверстия диаметром 12 мм под фиксирующие винты (рис. 3.106). Эскиз скопируйте из верхнего вида чертежа редуктора (его даже не придется редактировать).

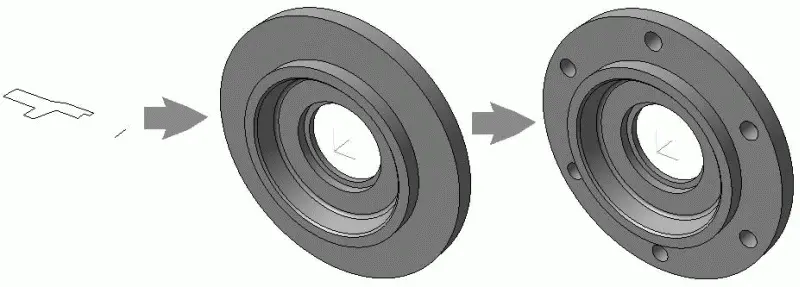

Рис. 3.106.Построение 3D-модели сквозной крышки подшипника

Файлы деталей сквозных подшипниковых крышек Крышка подшипника сквозная 1.m3d и Крышка подшипника сквозная 2.m3d находятся в папке Examples\Глава 3\Редуктор цилиндрический прилагаемого к книге компакт-диска.

Глухие крышки строятся подобно сквозным (их также должно быть две). Отличие состоит только в том, что в глухих крышках нет отверстия для выхода вала, поэтому эскиз их базовой операции вращения незамкнут (его концы лежат на оси вращения). Это стоит учитывать при настройке параметров вращения: на панели свойств необходимо будет установить способ выполнения операции – сфероиди отключить создание тонкой стенки. В остальном порядок построения такой же, как и для сквозных крышек: скопировав в эскиз из чертежа контур половины сечения глухой крышки: выполняем команду Операция вращения, после чего на фланцах вырезаем шесть отверстий, размещенных на окружности соответствующего диаметра (рис. 3.107, а ). Файлы деталей глухих крышек подшипника Крышка подшипника глухая 1.m3d и Крышка подшипника глухая 2.m3d находятся на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Редуктор цилиндрический. Такие детали как маслоуказательный жезл (рис. 3.107, б ) и кольцо распорное (рис. 3.107, в ), вообще созданы одной операцией. Полагаю, имея под рукой чертеж редуктора, вам не составит особого труда взять из него нужные эскизы и самостоятельно создать данные детали. Соответствующие файлы Маслоуказательный жезл.m3d и Кольцо распорное.m3d находятся на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Редуктор цилиндрический.

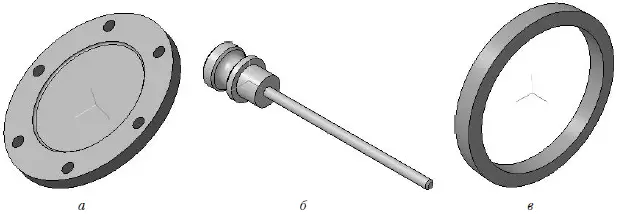

Рис. 3.107.Детали редуктора: глухая крышка подшипника ( а ), маслоуказательный жезл ( б ), кольцо распорное ( в )

На этом первый этап создания трехмерной модели одноступенчатого цилиндрического редуктора (построение всех деталей, входящих в агрегат) можно считать завершенным. Наступило время перейти к сборке.

Сборка является завершающим этапом разработки (проектирования) любого изделия. Как правило, процесс сборки намного проще процесса построения сложной 3D-модели. Однако это не означает, что при собирании механизма не возникает никаких проблем. Иногда правильно соединить два компонента очень сложно.
