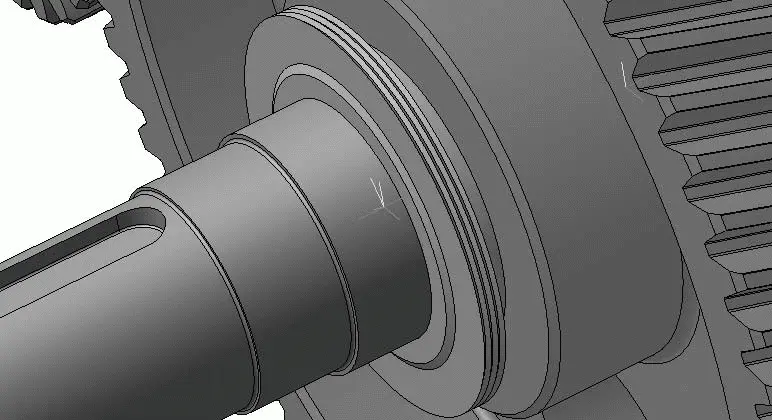

Рис. 3.112.Вставка маслоудерживающего кольца

Примечание

После того как на маслоудерживающее кольцо было наложено сопряжение Совпадение объектов, предыдущее сопряжение – Соосность – стало отображаться в дереве модели как неверное, несмотря на то, что сама по себе соосность вала и отверстия кольца не нарушено. Все дело в том, что последнее сопряжение развернуло кольцо, из-за чего система и посчитала это ошибкой. В принципе, маслоудерживающее кольцо уже размещено и сопряжения не так важны: можете просто зафиксировать его и удалить сопряжение Соосность из дерева сборки.

7. Теперь самое главное – вставка самого подшипника. Система КОМПАС-3D располагает обширной базой типовых трехмерных моделей, начиная от шайб и колец и заканчивая фланцами, ниппелями, тройниками и пр. Эти модели входят в состав библиотеки стандартных изделий. Безусловно, что в этой библиотеке присутствуют различные типоразмеры подшипников.

Внимание!

Если у вас версия КОМПАСа ниже V8 Plus или же у вас нет лицензии на использование библиотеки стандартных изделий, то воспользоваться данным приложением будет невозможно. В этом случае модели подшипников вам придется создавать самостоятельно.

Чтобы вызвать эту библиотеку, выполните команду меню Библиотеки → Стандартные изделия → Вставить элемент. В окне сборки появится окно библиотеки, в котором по разделам сгруппированы различные стандартные конструкторские элементы.

8. Раскройте раздел Подшипники качения → Тип 0. Радиальные шариковые (рис. 3.113). Дважды щелкните на пункте Подшипник ГОСТ 8338—75 (нужный нам типоразмер подшипника), после чего в окне библиотеки отобразится таблица всех параметров данного подшипника (рис. 3.114). Щелкните на любом из параметров в разделе Конструкция и размеры и в появившемся окне выберите требуемый типоразмер подшипника.

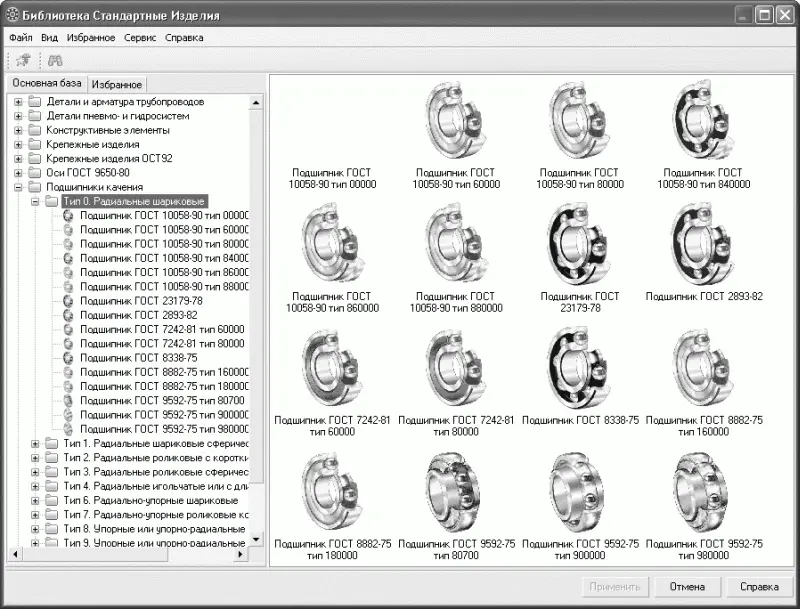

Рис. 3.113.Библиотека стандартных изделий

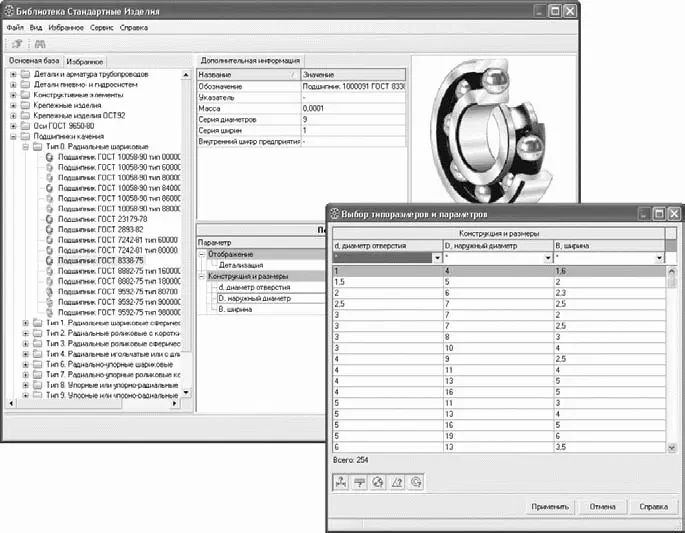

Рис. 3.114.Размеры подшипника

9. В раскрывающемся списке d, диаметр отверстия выберите значение 80, в списке D, наружный диаметр – 140. При задании каждого параметра система будет автоматически убирать из таблицы все размеры, которые не подходят для выбранных значений предыдущих параметров, поэтому в списке B, ширина останется только одно доступное значение – 26. Снимите флажок Создать объект спецификации – пока нам это не нужно. Выбрав все размеры, нажмите кнопку Применить. Окно библиотеки закроется, и подшипник можно будет вставить в любую точку сборки. Обратите внимание, в дереве сборки значок подшипника отличается от значков других деталей – таким значком обозначаются все стандартные (библиотечные) компоненты сборки.

10. После вставки подшипника создайте сопряжение Соосность цилиндрической поверхности его внутреннего кольца и поверхности участка вала под подшипник, а также сопряжение Совпадение объектов между боковой плоской гранью внутреннего кольца и поверхностью выступа на маслоудерживающей крышке, в которую должно упереться внутреннее кольцо подшипника. Первый подшипниковый узел успешно собран (рис. 3.115).

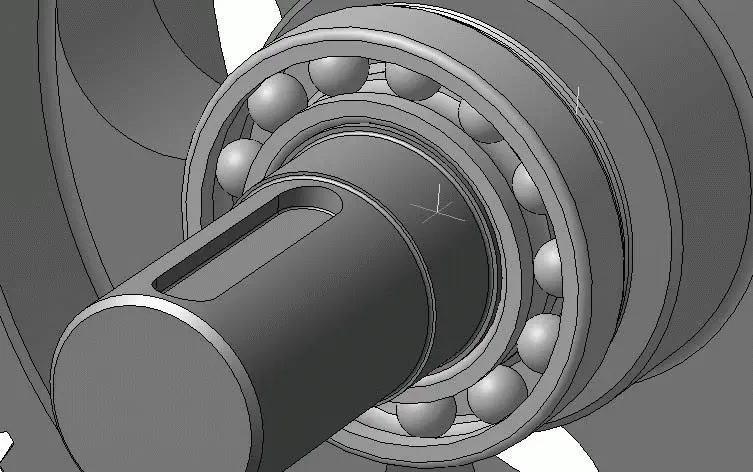

Рис. 3.115.Подшипниковый узел ведомого вала

Все остальные подшипниковые узлы собрать еще проще, поскольку ни в одном из них нет распорного кольца, а маслоудерживающие кольца упираются прямо в бурт вала. Подшипники ведущего вала-шестерни также вставьте из библиотеки стандартных изделий. Их размеры приведены в гл. 2.

11. В реальном производстве после запрессовки подшипников на вал весь комплекс (зубчатое зацепление) вставляется и фиксируется в корпусе редуктора. Поступим и мы таким же образом и добавим в сборку корпус. Для этого вставьте модель корпуса из файла в точку начала координат и зафиксируйте его (не забывайте давать понятные имена компонентам в дереве сборки). Подшипниковые узлы установятся точно в отведенные им места в корпусе редуктора (рис. 3.116).

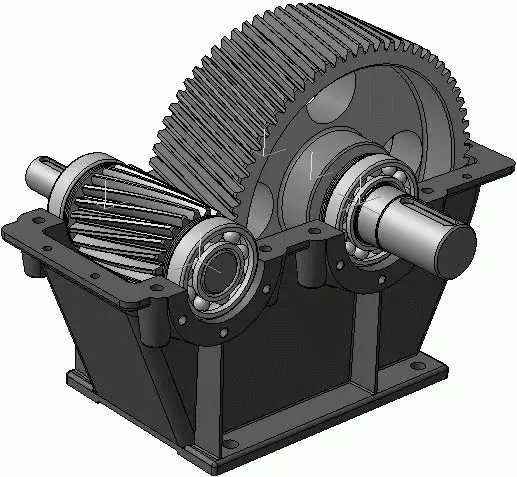

Рис. 3.116.Сборка подшипниковых узлов и вставка зубчатой передачи в корпус

12. В отверстие на передней стенке редуктора можете сразу вставить маслоуказательный жезл. Сначала нужно будет выполнить сопряжение Соосность для цилиндрических поверхностей в отверстии корпуса и на самом жезле, после чего установить касание нижней грани ручки жезла и опорной поверхности ниши. Как обычно, зафиксируйте добавленный компонент и измените его название в дереве модели.

13. Установите крышку редуктора на корпус. Ее также достаточно просто вставить в точку начала координат сборки и зафиксировать (рис. 3.117).

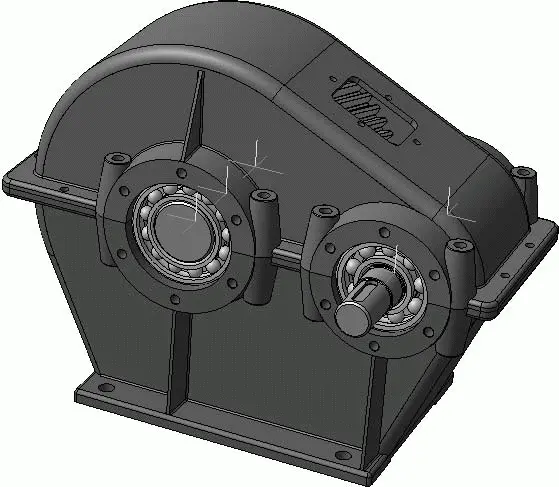

Рис. 3.117.Добавление крышки редуктора

Следующим шагом в сборке редуктора будет фиксация подшипников от осевых смещений, то есть установка и привинчивание крышек подшипников. В качестве примера рассмотрим посадку и крепление глухой крышки подшипника ведомого вала, все остальные устанавливаются подобным образом.

Вставьте крышку из файла Крышка подшипника глухая 2.m3d и создайте сопряжение Соосность между отверстием под крышку (в корпусе или крышке редуктора – не имеет особого значения) и какой-либо цилиндрической поверхностью на самой крышке (рис. 3.118). Добавьте сопряжение Совпадение объектов, чтобы фланец крышки лег точно на поверхность мест крепления крышки. Проследите, чтобы отверстия под фиксирующие винты в крышке подшипника совпали с отверстиями на корпусе и крышке редуктора.

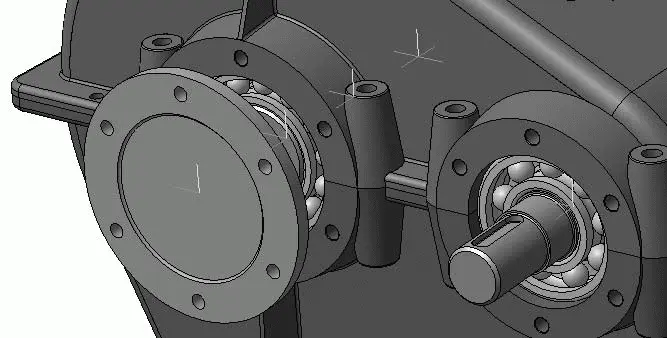

Рис. 3.118.Установка крышки подшипника

Откройте окно менеджера библиотек при помощи одноименной кнопки на панели инструментов Стандартная. В разделе Машиностроение запустите библиотеку крепежа, в ней перейдите в папку БОЛТЫ и дважды щелкните на строке Болты с шестигранной головкой. В результате появится диалоговое окно, в котором вам следует настроить требуемые параметры вставляемого крепежного элемента. Из раскрывающегося списка Диаметр выберите значение 12, а в списке Длина установите 35, все остальные настройки оставьте без изменений. Нажмите кнопку OK, чтобы начать вставку болта в сборку.
