Допустим, необходимо создать объект, напоминающий машиностроительную деталь. Можно моделировать при помощи разбиений, но, как мне кажется, намного легче и проще будет сделать это при помощи лофтинга.

Что же такое лофт-объекты? Представьте корпус корабля, разделенный шпангоутами (поперечными ребрами). Это и есть классический пример лофтинга, где в качестве формы пути выступает киль, а поперечных сечений – шпангоуты. Создание лофт-объектов происходит аналогичным способом. Сначала создается сплайн, являющийся путем, на который нанизывается любое количество поперечных сечений (форм).

При построении лофт-объектов можно использовать практически любую форму для поперечного сечения или пути. Если соблюдать некоторые несложные ограничения, можно добиться впечатляющих результатов. Рассмотрим эти ограничения.

Что касается формы пути, есть лишь одно ограничение – она может состоять только из одного сплайна. Если при попытке использовать сплайн в качестве формы пути 3ds Max отказывается его воспринимать, это первый признак того, что форма содержит более одного сплайна.

Ко всем формам поперечного сечения применяется два ограничения:

■ они должны содержать одинаковое количество сплайнов;

■ должны иметь одинаковый порядок вложения. Если первая форма на пути содержит три сплайна внутри другого сплайна (рис. 9.19), то все последующие формы также должны содержать три сплайна внутри другого сплайна. Впрочем, это ограничение можно обойти, используя разомкнутый внешний сплайн.

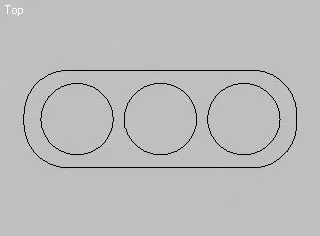

Рис. 9.19.Вложенные сплайны

Основной недостаток разомкнутых сплайнов – они не могут иметь крышки на концах объектов. По этой причине, если возникает необходимость закрыть торцы такого объекта, приходится использовать модификатор Edit Mesh (Редактирование поверхности) с последующим редактированием вручную или назначать модификатор Cap Holes (Накрытие отверстий). Можно также применять деформацию масштабирования для лофт-объекта, изменяя параметр деформации до 0 % на концах объекта или любым доступным способом.

Часто форма ведет себя необъяснимо из-за эффектов трансформаций, применяемых к исходным объектам. Они игнорируются впоследствии при создании лофт-объекта. Такие трансформации, как Move (Перемещение), Rotate (Вращение) и Scale (Масштабирование), не передаются с формой в лофт-объект (это концептуально заложено в потоковой схеме объекта). Если вам все-таки необходимо (в чем я очень сомневаюсь) произвести какие-либо трансформации, то выполняйте их после применения модификатора XForm (Преобразование). Кроме того, можно изменять форму лофтинга на уровне подобъектов внутри самого лофт-объекта.

Формы можно строить в любом окне проекции, однако полезно придерживаться следующих правил:

■ форма пути для горизонтальных объектов строится от основания объекта до его верха или от задней части к передней;

■ формы поперечных сечений строятся в тех окнах проекций, которые наиболее согласуются с видом объекта сверху или спереди.

Таким образом, лучше всего строить формы пути и поперечного сечения в разных окнах проекций.

Рассмотрим пример создания простого лофт-объекта – карандаша. Для этого в окне проекции Front (Спереди) создайте четыре сплайна (хотя можно обойтись и тремя) (рис. 9.20).

Четвертый сплайн – копия шестиугольника со сдвинутыми вверх манипуляторами Безье во всех шести точках сплайна. На рис. 9.21 в окне проекции To p (Сверху) изображена форма, которая получилась у меня. В окне проекции To p (Сверху) также следует построить сплайн, который будет формой пути для карандаша.

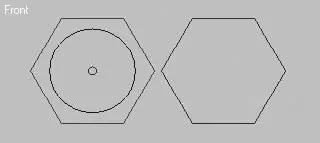

Рис. 9.20.Сплайны, определяющие профиль модели карандаша

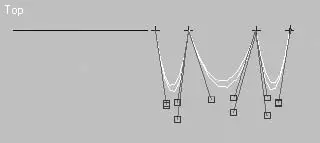

Рис. 9.21.Форма сплайнов в окне проекции Top (Сверху)

После построения всех сплайнов можно приступать к созданию лофт-объекта. Для этого выполните следующие действия.

1. В окне проекции Top (Сверху) выделите сплайн пути (прямую).

2. На вкладке Geometry (Геометрия) командной панели выберите из раскрывающегося списка Compound Objects (Составные объекты).

3. Щелкните на кнопке Loft (Лофтинговые), чтобы активизировать режим построения лофтинговых объектов.

4. В свитке Creation Method (Метод создания) щелкните на кнопке Get Shape (Взять форму), после чего указатель мыши перейдет в режим выбора.

5. Щелкните кнопкой мыши на первой форме поперечного сечения (окружности большего диаметра). В результате лофт-объект примет форму цилиндра.

6. В свитке Path Parameters (Параметры пути) введите значение Path (Путь), равное 5. Так мы определили местоположение второго сечения.

7. Снова нажмите кнопку Get Shape (Взять форму) и выберите вторую форму (плоский шестиугольник, расположенный слева). После этого лофт-объект станет шестигранной формы.

8. Задайте параметру Path (Путь) значение, равное 85 (расстояния по умолчанию вводятся в процентах от всего пути).

9. Щелкните на кнопке Get Shape (Взять форму) и выберите в окне проекции Front (Спереди) правый шестигранник.

1 0. Задайте параметру Path (Путь) значение, равное 100, и выберите последнюю форму – маленькую окружность.

Теперь лофт-объект похож на карандаш (рис. 9.22).

ПРИМЕЧАНИЕ

При необходимости обратитесь к файлу упражнения pencil.max, расположенному в папке Examples\Глава 09\Lofts прилагаемого к книге DVD.

Прежде чем приступить к моделированию следующего объекта более сложной формы, необходимо рассмотреть, как согласовать первые вершины каждой формы поперечного сечения.

Любой сплайн имеет первую вершину, которая обозначается квадратиком в точке ее расположения. Чтобы не происходило скручивание лофт-объекта от формы к форме, необходимо выровнять первые вершины. Делается это одним из двух способов:

■ назначением первой вершины в необходимом месте;

■ вращением сплайна вокруг своей оси в режиме SubObject (Подобъект) модификатора Loft (Лофтинговые), то есть когда он уже принадлежит лофт-объекту (помните, трансформации в лофт-объект не передаются, поэтому нет смысла вращать сам сплайн).

Возьмем для примера два сплайна (допустим, окружность и квадрат) и посмотрим, как выглядят несогласованные и согласованные первые вершины у лофт-объекта. На рис. 9.23, слева изображено расположение первых вершин по умолчанию, а на рис. 9.23, справа – результат такого расположения вершин.

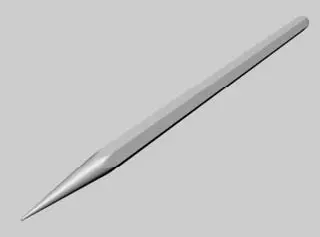

Рис. 9.22.Карандаш, построенный при помощи объекта Loft (Лофтинговые)
