Чтобы быстро выделить все ребра по кругу, можно выделить одно ребро, а затем в свитке Selection (Выделение) щелкнуть на кнопке Loop (Петля). В результате выделятся сразу все ребра, расположенные по периметру углубления.

В свитке Edit Edges (Редактирование ребер) щелкните на кнопке рядом с Chamfer (Фаска) и задайте параметру Chamfer Amount (Величина фаски) появившегося окна значение, равное 1,5. Щелкните на кнопке Apply (Применить), а затем повторите создание фаски, выбрав значение, равное 0,5. Таким образом, вместо одного ребра, формирующего угол, вы получите четыре (рис. 9.105).

Сформировав фаску, можно считать работу над дверцей законченной. Теперь следует перейти к моделированию панели управления, расположенной в правой части фасада микроволновой печи. Для этого необходимо открыть спрятанную ранее часть объекта и описанным выше способом спрятать отредактированную дверцу.

ПРИМЕЧАНИЕ

Напомню, что спрятать выделенные объекты можно при помощи кнопок Hide Selected (Спрятать выделенное) из свитка Edit Geometry (Редактирование геометрии), а отобразить все спрятанные объекты – используя кнопку Unhide All (Отобразить все).

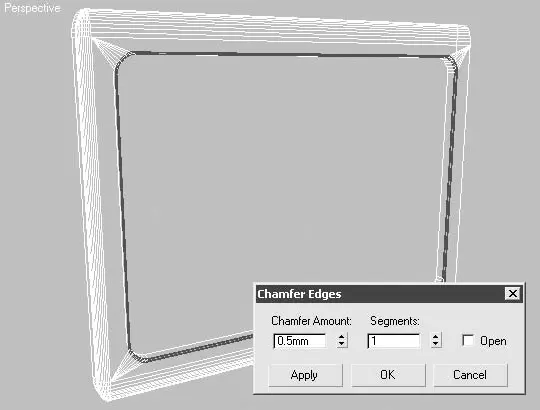

Рис. 9.105.Фаска, сформированная при помощи инструмента Chamfer (Фаска)

На панели управления микроволновой печи находятся ручки управления таймером и мощностью, а также кнопка для открывания двери. Смоделируем их.

Как и в случае с окном дверцы, предварительно построим шаблоны из стандартных форм, по которым будем проводить моделирование. Для этого нам понадобятся два сплайна Circle (Окружность) радиусом 27 мм и один сплайн Rectangle (Прямоугольник) c закругленными углами (рис. 9.106).

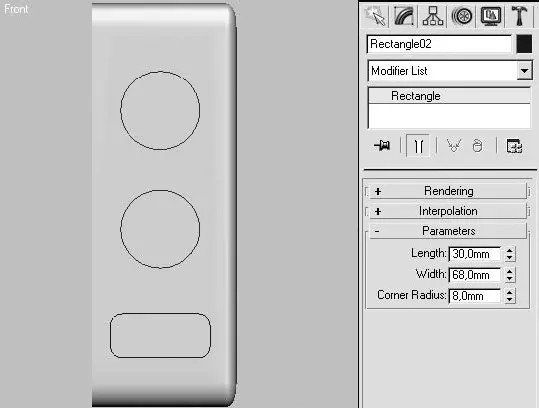

Рис. 9.106.Расположение сплайнов на панели управления ( слева ) и параметры прямоугольника ( справа )

Моделирование углублений для ручек управления и кнопки открывания дверцы начнем с построения разрезов секущей плоскостью.

ПРИМЕЧАНИЕ

Мы не собираемся анимировать создаваемый объект, поэтому можно упростить моделирование и не строить отдельные объекты (например, кнопку открывания дверцы), а лишь имитировать их.

Прежде чем выполнять разрезы секущей плоскостью, перейдите на уровень редактирования полигонов и выделите центральный полигон, а в свитке Edit Geometry (Редактирование геометрии) нажмите кнопку Slice Plane (Секущая плоскость). В окне проекции Front (Спереди) разместите секущую плоскость так, чтобы она совпадала с одной из сторон прямоугольника, затем щелкните на кнопке Slice (Сечение) для создания разреза. Повторите аналогичные действия для оставшихся сторон прямоугольника (рис. 9.107).

После этого сделайте еще три горизонтальных разреза по обе стороны от окружностей и между ними (рис. 9.108).

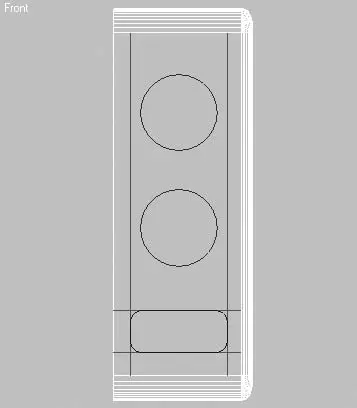

Рис. 9.107.Центральный полигон, разрезанный для построения кнопки открывания двери

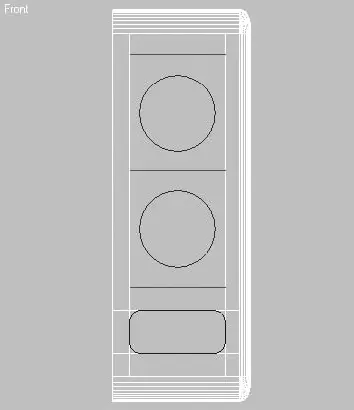

Рис. 9.108.Расположение горизонтальных разрезов

ВНИМАНИЕ

Первым делается разрез между окружностями для того, чтобы определить расстояние от разреза до края окружности. Именно на такое расстояние необходимо сместиться от внешнего края окружности при втором и третьем разрезах.

Закругления вокруг кнопки открывания двери строятся аналогично тому, что мы уже делали на дверце, поэтому лишь напомню последовательность выполнения операций.

1. Перейдите на уровень редактирование вершин.

2. Выделите четыре угловые вершины и дважды (можно и больше, если хотите получить более сглаженное закругление) выполните команду Chamfer (Фаска).

3. При желании отредактируйте положение образованных вершин так, чтобы они сходились в одной или двух точках угла (рис. 9.109).

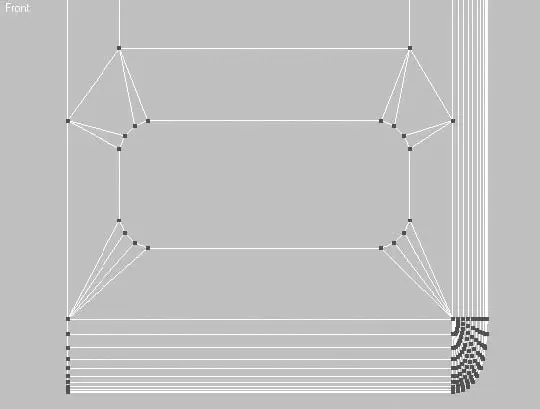

Рис. 9.109.Расположение граней, формирующих кнопку открывания двери

Кнопка, которую мы создаем, имеет небольшое декоративное углубление в середине. Для его моделирования нам нужно построить ребра во внутренней части кнопки. Горизонтальные ребра выполним при помощи команды Connect (Соединенные) из свитка Edit Vertices (Редактирование вершин). Для этого необходимо выделить две горизонтальные точки (рис. 9.110) и щелкнуть на кнопке Connect (Соединенные). Проделайте такую же операцию и с двумя другими горизонтальными точками во внутренней части кнопки.

В вертикальной плоскости нам не удастся применить команду Connect (Соединенные), потому что между точками проходят ребра. По этой причине воспользуемся инструментом Cut (Вычитание) из свитка Edit Geometry (Редактирование геометрии) и дважды разрежем внутреннее пространство по вертикали (рис. 9.111).

Для формирования углубления понадобится еще некоторое количество ребер. Сделаем это в три приема.

1. Выделите внутренний полигон, образованный разрезами, и в свитке Edit Polygons (Редактирование полигонов) щелкните на кнопке рядом с Inset (Смещение внутрь). В появившемся окне задайте параметру Inset Amount (Величина смещения) значение 3.

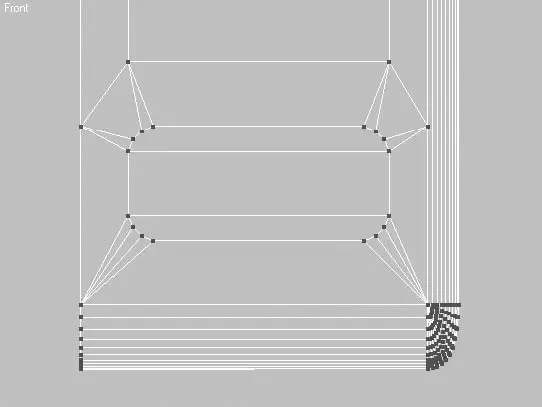

Рис. 9.110.Внутренние вершины, соединенные при помощи команды Connect (Соединенные)

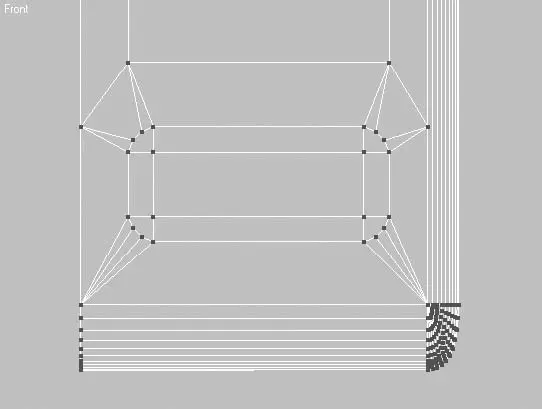

Рис. 9.111.Разрезы, выполненные в вертикальной плоскости

2. Не снимая выделения с построенного полигона, щелкните на кнопке, расположенной рядом с Tessellate (Разбиение) в свитке Edit Geometry (Редактирование геометрии). В открывшемся окне установите переключатель в положение Face (Грани) и щелкните на кнопке OK (рис. 9.112).

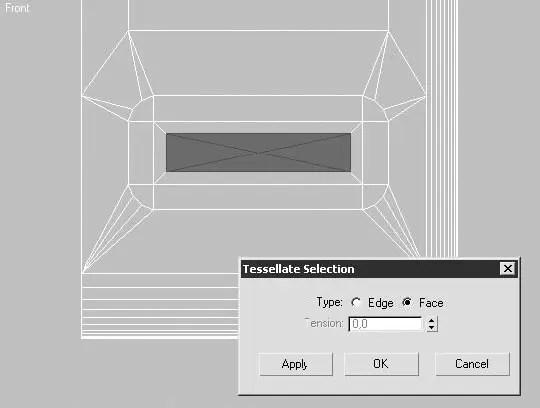

Рис. 9.112.Дополнительные ребра внутри клавиши

3. Сдвиньте выделенные полигоны на маленькое расстояние внутрь, чтобы образовалось небольшое прямоугольное выдавливание.

При выделенных полигонах щелкните дважды на кнопке Grow (Увеличить) в свитке Selection (Выделение) для увеличения выделения до границ контура кнопки. После этого щелкните правой кнопкой на объекте и выберите в контекстном меню строку Convert to Edge (Преобразовать в ребра). Чтобы активными остались только внешние границы выделения, удерживая нажатой клавишу Alt, снимите выделение с внутреннего пространства. Далее примените к выделенным ребрам команду Chamfer (Фаска) со значением параметра Chamfer Amount (Величина фаски), равным 0,8 (рис. 9.113).
