СОВЕТ

Если удерживать нажатой клавишу Ctrl при построении таких объектов, как Box (Параллелепипед) или Plane (Плоскость), точка окна проекции, в которой был произведен щелчок, станет центром объекта, а объект будет строиться равносторонним.

Для построения этих объектов достаточно одного параметра (например, для Sphere (Сфера) – это радиус).

После создания объект оказывается выделенным, а параметры вкладки Create (Создание) командной панели остаются активными и продолжают оказывать влияние на объект. Связь между вкладкой Create (Создание) командной панели и недавно созданным объектом разрушается при щелчке в окне проекции или переключении на другую операцию.

ПРИМЕЧАНИЕ

Как правило, интерактивное создание объектов предполагает построение примитива приблизительного размера. Для уточнения размеров объекта необходимо перейти на панель Modify (Изменение) командной панели и ввести с клавиатуры точные значения параметров.

Место расположения объекта является характеристикой определения объекта. Большинство объектов основываются на плоскости создания, и по ней определяют высоту. Например, цилиндрические примитивы размещают цоколь на плоскости создания, а параметр высоты вытягивает перпендикуляр из этой плоскости. Поскольку такие примитивы, как Sphere (Сфера), GeoSphere (Геосфера), Torus (Тор), Hedra (Многогранник), определяются своими опорными точками, они являются исключениями из этого правила и располагают на плоскости конструкции свою опорную точку.

Ввод значений параметров с клавиатуры является альтернативой интерактивному методу.

Иногда требуется точно указать величины, характеризующие координаты опорной точки объекта и его основные размеры. Для этих целей служит свиток Keyboard Entry (Ввод с клавиатуры) (рис. 2.11), расположенный на вкладке Create (Создание) командной панели.

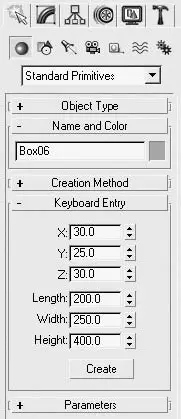

Рис. 2.11.Свиток Keyboard Entry (Ввод с клавиатуры) примитива Box (Параллелепипед)

В зависимости от типа создаваемого объекта список параметров свитка Keyboard Entry (Ввод с клавиатуры) содержит разное количество счетчиков, едиными остаются только поля для ввода координат опорной точки X, Y и Z.

После того как заданы все величины, необходимо щелкнуть на кнопке Create (Создать) для создания объекта в окнах проекций.

Если требуется конструировать на плоскостях, отличных от основных сеток, или использовать одну и ту же плоскость во всех окнах проекций, то удобно применять объект Grid (Координатная сетка). Объекты сетки весьма полезны при увеличении сложности модели и создании объектов, размещенных в плоскости, отличной от ортогональных проекций. Сетки играют неоценимую роль при определении плоскостей конструкции, которые выравниваются с видами, гранями и объектами. В качестве примера можно привести создание примитива Box (Параллелепипед) на поверхности сферы при помощи объекта AutoGrid (Автосетка).

1. Для создания сферы выполните команду Create ► Standard Primitives ► Sphere (Создание ► Простые примитивы ► Сфера).

2. Щелкните кнопкой мыши в окне проекции Top (Cверху) и переместите указатель в сторону на расстояние радиуса сферы.

3. При необходимости уточните размер и положение сферы в пространстве (путем изменения значений параметров в свитке Parameters (Параметры) вкладки Modify (Изменение) командной панели).

4. Для построения параметрического объекта Box (Параллелепипед) щелкните на кнопке Geometry (Геометрия) вкладки Create (Создание) командной панели и выберите из раскрывающегося списка строку Standard Primitives (Простые примитивы).

5. В свитке Object Type (Тип объекта) щелкните на кнопке Box (Параллелепипед) и установите флажок AutoGrid (Автосетка).

6. Перейдите в окно проекции Perspective (Перспектива) и установите указатель мыши поверх сферы. Он примет вид осей координат с координатой Z, расположенной перпендикулярно полигону, над которым он стоит.

7. Выберите положение для начала построения объекта и, удерживая нажатой клавишу Ctrl, щелкните кнопкой мыши и переместите указатель в сторону на величину основания параллелепипеда. Отпустите кнопку мыши и переместите указатель вверх для создания параметра высоты.

8. При необходимости уточните размеры параллелепипеда, изменив значения параметров в свитке Parameters (Параметры) вкладки Modify (Изменение) командной панели.

На рис. 2.12 показан результат выполненных действий.

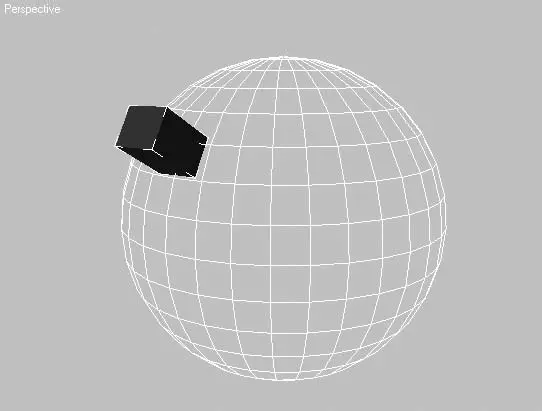

Рис. 2.12.Параллелепипед, построенный на поверхности сферы при помощи автосетки

С помощью геометрических примитивов 3ds Max 2008 можно создать большое количество других форм. Примитивы используются в качестве начальной точки для моделирования каркаса и вершины.

В общем случае примитивы служат инструментами построения и моделирования при создании составных объектов.

Простыми геометрическими примитивами (категория Standard Primitives (Простые примитивы)) в 3ds Max являются следующие объекты.

■ Box (Параллелепипед) – параллелепипеды и кубы с любым соотношением сторон.

■ Sphere (Сфера) – параметрические объекты типа сферы или купола. Базовый объект создает квадратичные секции, похожие на линии долготы и широты глобуса.

■ Cylinder (Цилиндр) – цилиндры, цилиндрические секторы и многогранные призмы любых пропорций.

■ Torus (Тор) – кольца с круглой формой поперечного сечения. Может быть создан также тороидальный сектор.

■ Teapot (Чайник) – объект, демонстрирующий возможности 3ds Max. Чайник является сложным параметрическим объектом, состоящим из частей.

■ Cone (Конус) – общие формы, напоминающие цилиндры; два радиуса позволяют в любой момент поместить результирующий объект в управляемый конус.

■ GeoSphere (Геосфера) – параметрические объекты, похожие на сферу и представляющие различные способы определения сферических объемов, которые обеспечивают три различных геометрии сферы и купола. Геосфера создает треугольные секции, подобно геодезическим куполам.

■ Tube (Труба) – объекты, подобные цилиндру, но с продольным отверстием внутри. Позволяет также создавать секторы и многогранные призмы с отверстиями.

■ Pyramid (Пирамида) – пирамиды (в том числе усеченные) с прямоугольным или квадратным основанием.

■ Plane (Плоскость) – прямоугольный фрагмент сетчатой оболочки. Единственный примитив, не являющийся трехмерным объектом.

В число сложных примитивов (категория Extended Primitives (Улучшенные примитивы)) входят следующие объекты.

■ Hedra (Многогранник) – пять разновидностей многогранников с множеством управляющих параметров. Все объекты определяются заданием точки центра и величиной радиуса.
