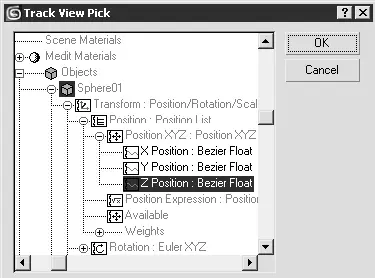

Рис. 4.22.Выбор строки Z Position: Bezier Float (Z-положение: управление по Безье с плавающей точкой) в окне Track View Pick (Выбрать трек)

9. В поле Expression (Выражение) окна Expression Controller (Контроллер управления по алгоритмическому выражению) вместо [0, 0, 0] наберите выражение [F, 0, -Zpoz/180*F], где F – текущий кадр (функция по умолчанию), 180 – общее количество кадров, а Zpoz – созданная нами переменная.

10. Щелкните на кнопке Evaluate (Оценить) для расчета созданного выражения.

1 1. Запустите воспроизведение созданной анимации в активном окне проекции, нажав кнопку Play Animation (Воспроизвести анимацию)

Если все было сделано правильно, то вы увидите, как мячик смещается в сторону с уменьшением высоты отскоков.

Вернемся к созданному выражению и разберем его более подробно. По умолчанию выражение в поле Expression (Выражение) представляло собой [0, 0, 0], что означало изменение параметров X, Y и Z на 0, то есть положение объекта не менялось. Вместо значения 0 по оси X мы задали F, указав, что в каждом последующем кадре анимации это значение будет увеличиваться на 1 и соответствовать номеру текущего кадра. Значение по оси Y не должно меняться, поэтому мы оставили его равным 0. Для оси Z выражение имеет более сложную структуру. В каждом кадре анимации из положения объекта по оси Z вычитается его текущее значение (Zpoz), деленное на общее количество кадров. Эта разность умножается на значение текущего кадра для создания динамики уменьшения параметра Z.

ПРИМЕЧАНИЕ

Для ознакомления с готовой анимацией загрузите файл ball02.max из папки Examples\Глава 04 прилагаемого к книге DVD.

Система частиц (Particle System) представляет собой совокупность малоразмерных частиц, с использованием которых можно создать множество анимационных эффектов. Подобно твердым телам, частицы имитируют физические процессы. При этом они не являются частью анимации в привычном смысле этого слова, следовательно, ими нельзя манипулировать непосредственно, как объектами. Управление ими происходит за счет изменения параметров или посредством добавления внешних сил. С помощью частиц можно имитировать различные предметы и явления природы, например дождь, снег, стаю птиц и многое другое.

После создания системы частиц все, что вы можете увидеть в окне проекции, – это габаритный контейнер, который называется Emitter Icon (Значок источника). Он является объектом, который порождает частицы. Созданные системы частиц существуют в сцене в динамике, меняясь во времени. Их поведение зависит исключительно от значения параметров и внешних сил (если они применяются). Лучший способ научиться работать с частицами – экспериментировать с различными значениями их параметров.

Программа 3ds Max содержит семь различных типов систем частиц.

■ Particle Flow Source (Источник потока частиц) – частицы, которые можно определить с помощью окна Particle View (Окно системы частиц) и контролируемые при помощи действий (Actions) и событий (Events).

■ Spray (Брызги) – система частиц, имитирующая капли воды, брызги и т. д. Эти капли можно представить в виде Drops (Капли), Dots (Точки) или Ticks (Черточки). Частицы движутся по прямой линии от излучателя сразу же после создания.

■ Snow (Снег) – создает эффект падающего снега или конфетти. Эта система частиц подобна Spray (Брызги), но имеет дополнительные параметры для настройки поведения снежинок при падении. Кроме представления в виде точек и черточек, частицы системы Snow (Снег) можно визуализировать в виде снежинок (Flakes (Снежинки)).

■ Blizzard (Метель) – усовершенствованная модель частиц Snow (Снег), которая имеет дополнительные параметры и может использовать при визуализации форму различных объектов (треугольников, сфер и т. д.).

■ PArray (Массив частиц) – дает возможность применять два типа поведения частиц:

•использование объектов сцены в качестве источников для излучаемых частиц;

•создание усовершенствованных эффектов имитации взрыва.

■ PCloud (Облако частиц) – создает облако частиц, заключенных в габаритный контейнер, в качестве которого могут выступать другие объекты сцены. Данную систему частиц можно применять для имитации стаи птиц, косяков рыб, звездных полей, группы животных и т. д.

■ Super Spray (Супербрызги) – усовершенствованный вариант частиц Spray (Брызги), имеющий множество дополнительных параметров.

В 3ds Max системы частиц можно создавать тремя способами:

■ с помощью подменю команды главного меню Create ► Particles (Создание ► Частицы);

■ используя группу Particle Systems (Системы частиц) категории Geometry (Геометрия) вкладки Create (Создание) командной панели (рис. 4.23);

Рис. 4.23.Кнопки создания систем частиц на командной панели

■ при помощи окна Particle View (Окно системы частиц), которое вызывается командой главного меню Graph Editors ► Particle View (Графические редакторы ► Окно системы частиц).

При создании системы частиц, не использующих габаритный контейнер (таких как Spray (Брызги), Snow (Снег), Blizzard (Метель)), прежде всего необходимо определить положение в пространстве точки генерации частиц, называемой эмиттером, и направление, в котором они будут испускаться. Эмиттер представляет собой плоскость с перпендикулярным вектором, расположенным в середине этой плоскости (рис. 4.24). Именно направление вектора указывает сторону, в которую будут испускаться частицы.

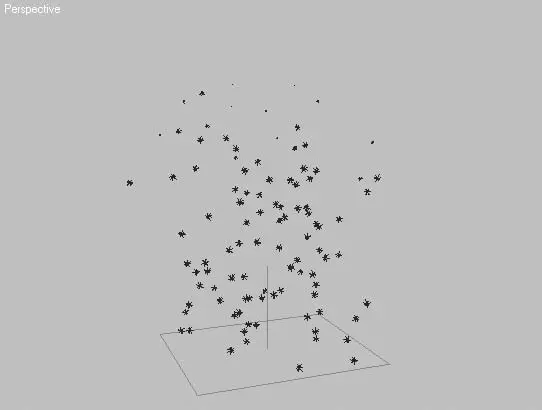

Рис. 4.24.Эмиттер системы частиц Snow (Снег)

Поскольку системы частиц основаны на анимации во времени, то после построения эмиттера в нулевом кадре вы можете не увидеть сгенерированных частиц, так как по умолчанию их излучение начинается именно в нулевом кадре. Чаще всего достаточно передвинуть ползунок таймера анимации вправо, чтобы увидеть поток излучаемых частиц.

Аналогичным образом в окнах проекций представлены частицы Particle Flow Source (Источник потока частиц), Super Spray (Супербрызги). Разница лишь в том, что эмиттеры этих объектов имеют форму, отличную от прямоугольника, но, как и рассмотренные выше, имеют вектор, указывающий направление излучения частиц.

Несколько иначе отображаются в окнах проекций частицы PArray (Массив частиц) и PCloud (Облако частиц). Их эмиттер представлен в виде габаритного контейнера. Для частиц PArray (Массив частиц) это куб с возможностью выбора объектов сцены в качестве эмиттера. Для PCloud (Облако частиц), кроме объектов сцены, можно использовать параллелепипед, сферу или цилиндр (рис. 4.25).
