Владимир Верстак - 3ds Max 2008. Секреты мастерства

Кроме того, существуют 48-битный цвет и высокоточные форматы с плавающей точкой.

Кроме форматов выводного изображения, о которых говорилось ранее, необходимо упомянуть и о форматах анимационных файлов. В зависимости от цели можно использовать различные форматы записи. Представленные далее форматы являются в основном 24-битными или 32-битными, но могут поддерживать и более низкую глубину цвета.

■АVI (Audio-Video Interleave) – разработан компанией Microsoft в качестве стандарта цифрового видео для персональных компьютеров. Может записываться как в несжатом, так и в сжатом виде.

■BMP (BitMaP) – создан компанией Microsoft для пиктограмм и рисунков в среде Windows. Поддерживается практически всеми приложениями и не имеет методов сжатия. Может иметь 8– и 24-битный цвет.

■GIF (Graphic Interchange Format) – 8-битный формат сжатия без потерь, являющийся собственностью компании CompuServe. Широко используется для сжатия изображений, имеющих малое количество цветов. В последние годы популярность анимации в Интернете, для которой активно используется GIF-89a, привела к применению данного формата для анимированных файлов.

■JPG, JPEG (Joint Photographic Experts Group) – разработан как метод сжатия с потерями. Значительно сжимает фотографические изображения путем устранения незначительных различий в цветах пикселов. Этот метод обеспечивает одну из самых высоких степеней сжатия, но может вызвать нежелательные искажения изображения при слишком интенсивном использовании или многократном сжатии. Формат часто применяется для сжатия цифровых видеофайлов.

■MPG, MPEG (Motion Picture Experts’ Group) – метод сжатия видео с потерями. Существуют две модификации: MPEG-1, используемый для формата Video CD, и MPEG-2, применяемый в DVD-проигрывателях.

■PNG (Portable Network Graphics) – это удобный и надежный формат сжатия без потерь. Аналогично формату GIF, имеет хороший коэффициент сжатия изображений с небольшим количеством ровных, сплошных цветов. Возможна запись альфа-канала.

■QT (QuickTime) – разработан компанией Apple. Он является первым коммерческим форматом цифрового видео для Macintosh и может применяться для фото– и видеофайлов. Данный формат работает с большим количеством различных методов сжатия. Позже была разработана версия для ПК, использующая расширение MOV. Этот формат желательно применять для записи видеоматериала, особенно если идет речь о работе с разными программными платформами.

■ TGA (TarGA) – создан компанией Pinnacle Systems для захвата видео и вывода на пленку компьютерной графики или цифрового видео. Данный формат поддерживает сжатие без потерь и альфа-канал. Применяется для хранения изображений со сглаженными цветовыми градациями или фотографий.

■ TIF, TIFF (Tagged Image File Format) – формат фотографий. Существуют различные реализации данного формата в зависимости от платформы – ПК или Macintosh. Многие современные программы воспринимают любую версию. В TIFF есть несколько разных вариантов сжатия без потерь и возможность записи альфа-канала.

Отдельно стоит упомянуть о форматах, значительно реже используемых для сохранения компьютерной графики, но имеющих определенную ценность для программ постобработки. В первую очередь речь идет о программе Combustion. То, что пользователи 3ds Max предпочитают работать в этом приложении, объясняется не только большими возможностями данного приложения и его удобством, но и совместимостью с 3ds Max. Это позволяет передавать в программу постобработки значительное количество дополнительной информации, такой как эффекты материалов, информация о нормалях, цвет, скорость и т. д. Можно отметить следующие форматы.

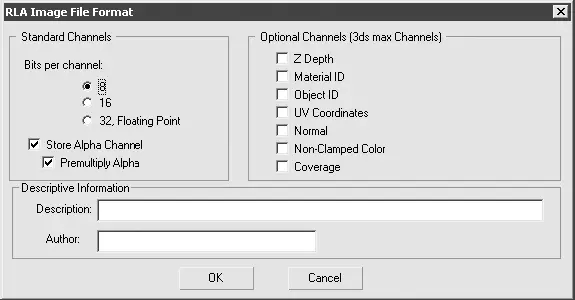

■ RLA – разработан компанией Silicon Graphics, позволяет включить в изображение дополнительные каналы. Если выбрать из списка доступных форматов для записи выходного изображения строку RLA Image File и щелкнуть на кнопке Save (Сохранить), то откроется окно RLA Image File Format (Формат файла изображения RLA) (рис. 6.2). В нем можно определить, какие каналы из перечисленных в области Optional Channels (3ds max Channels) (Дополнительные каналы (каналы 3ds max)) будут записаны вместе с изображением.

Рис. 6.2.Окно RLA Image File Format (Формат файла изображения RLA)

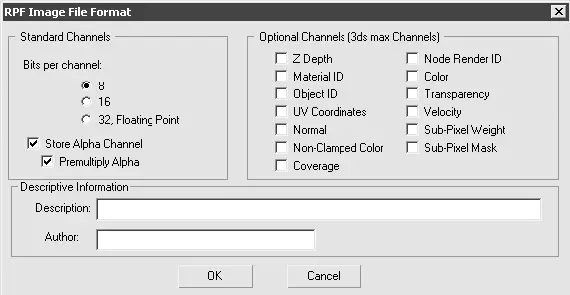

■ RPF (Rich Pixel Format) – как и RLA, поддерживает дополнительные каналы изображения. При выборе формата RPF появляется окно RPF Image File Format (Формат файла изображения RPF) (рис. 6.3). Данный формат применяется, когда визуализируемая анимация требует последующей постобработки или добавления эффектов. Формат RPF поддерживает большое количество каналов, недоступных в других случаях.

Рис. 6.3.Окно RPF Image File Format (Формат файла изображения RPF)

Основным носителем для записи визуализированных образов является жесткий диск, даже если в дальнейшем планируется вывод изображения на видеопленку или слайды. Главная проблема такого вывода заключается в том, что может возникнуть дефицит свободного места, особенно если визуализируется последовательность кадров. Чтобы избежать такой ситуации, следует выполнить расчет необходимого для хранения последовательности места на жестком диске, для чего нужно визуализировать несколько типичных кадров и умножить их средний размер на общее количество кадров анимации.

При записи на видеоленту или при создании проекта, предназначенного для телевизионной трансляции, процесс визуализации имеет некоторые особенности.

Существуют три общепринятых видеостандарта. Каждый из них имеет собственную частоту смены кадров и разрешения. Рассмотрим эти форматы.

■ NTSC (National Television Standards Committee) – используется в США и Японии. Для телевизоров формата NTSC характерны 525 строк развертки с частотой 60 Гц. Типовое разрешение стандарта NTSC – 720 х 486 пикселов с соотношением пиксела 0,9. Для стандарта NTSC используется анимация с частотой 30 кадров в секунду.

■ PAL (Phase Alternating Line) – применяется в большинстве стран Западной Европы. Для телевизоров этого формата характерны 625 строк развертки с частотой 50 Гц. Типовое разрешение визуализации – 720 х 576 пикселов с соотношением пиксела 1,06. Анимация стандарта PAL имеет частоту 25 кадров в секунду.

■ SECAM (Systeme Electronique CouleurAvec Memoire) – используется во Франции, а также в России и других странах Европы. Телевизоры этого формата, как и стандарта PAL, характеризуются 625 строками развертки с частотой 50 Гц. Здесь также применяется анимация с частотой 25 кадров в секунду.

ВНИМАНИЕ

В отличие от форматов, предназначенных для воспроизведения на мониторе, телевизионные стандарты не используют квадратный пиксел. На практике это означает, что если не задать правильное соотношение пиксела, то на экране телевизора изображение будет выглядеть деформированным.
