Дж. Кеоун - OrCAD PSpice. Анализ электрических цепей

OUTPUT RESISTANCE AT V(5) = 9.987Е+02

Рис. 10.19. Выходной файл с результатами анализа схемы на рис. 10.18

Когда в усилителе с ОЭ для стабилизации параметров смещения используется эмиттерный резистор R Е , он шунтируется конденсатором С Е с такой емкостью, чтобы на частоте входного сигнала эмиттер можно было бы считать заземленным. Если мы рассматриваем временные диаграммы для переменных составляющих токов в коллекторе и эмиттере, то интересно сравнить, каким будет коэффициент усиления с применением и без применения С Е . Это также позволит нам исследовать потенциальные проблемы использования команды IRAN для получения установившихся значений переменных составляющих.

Обратимся к рис. 10.13, где приведена схема без С Е . Входной файл для анализа:

Phase Relations in СЕ Amplifier

VCC 4 0 12V

R1 4 1 40k

R2 1 0 5k

RC 4 2 1k

RE 3 0 100

Rs 6 5 100

RB 1 1A 0.01

C1 5 1 15uF

Q1 2 1A 3 BJT

.MODEL BJT NPN (BF=80)

vs 6 0 sin (0 10mV 5kHz)

.TRAN 0.02ms 0.2ms

.PROBE

.END

Проведите анализ и получите в Probe графики напряжений на коллекторе v(2), эмиттере v(3) и напряжения источника v(6). Обратите внимание, что входное напряжение и напряжение на эмиттере находятся в фазе, в то время как напряжение на коллекторе повернуто на 180°. Убедитесь, что значение максимума переменной составляющей v(2) равно 88,75 мВ, а максимальные значения для v(3) и v(6) составляют 9 мВ и 10 мВ соответственно. Таким образом, анализ переходных процессов был успешно использован для получения установившихся значений, и результаты были такими, какие мы ожидали бы из расчета с помощью стандартных методов. Сравните полученные вами графики с показанными на рис. 10.20.

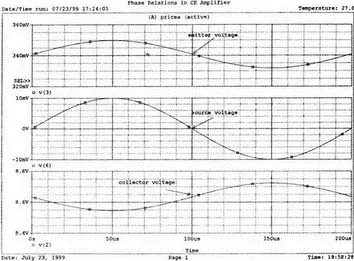

Рис. 10.20. Временные диаграммы напряжений в схеме на рис. 10.18

Однако обычно усилитель работает с конденсатором С Е , подключенным параллельно R Е . Давайте снова вставим во входной файл исключенную строку

СЕ 3 0 10uF

и заново выполним анализ. Получите в Probe только график напряжения на эмиттере, занимающий весь экран, обратите внимание, что синусоида является искаженной. Если получить график для нескольких периодов этого напряжения, то мы увидим, что прежде, чем режим устанавливается, колебание проходит фазу переходного процесса. В лаборатории обычный осциллограф показал бы форму колебаний правильно, так почему же Probe показывает иначе? Причина заключается в том, что мы используем анализ переходных процессов в схеме с реактивными элементами. Следовательно, мы должны быть внимательными и учитывать возможность появления похожих проблем в других задачах.

Получите график v(2) и убедитесь, что v(2)=0,929 В (максимальное значение переменной составляющей) и что такое же значение для v(3) составляет 3,5 мВ. Убедитесь также, что напряжение на коллекторе немного искажено: на оси Y его значение равно 8,6345 В, максимум составляет 9,614 В и минимум достигается при значении 7,756 В (рис. 10.21).

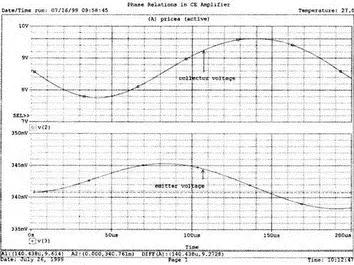

Рис. 10.21 Временные диаграммы напряжений в схеме на рис. 10.1 с блокирующим конденсатором

Убедитесь, что при f =5 кГц конденсатор не является идеальным коротким замыканием. Вычислите полное сопротивление для параллельного соединения R Eи С Е . Оно равно Z=3,18∠88° Ом.

В качестве упражнения получите графики токов через С Е и тока через R Е . Для сравнения можно построить и ток эмиттера. График тока эмиттера можно получить как –IE(Q1). Обратите внимание на фазовые соотношения между различными токами и между напряжением на эмиттере и входным напряжением.

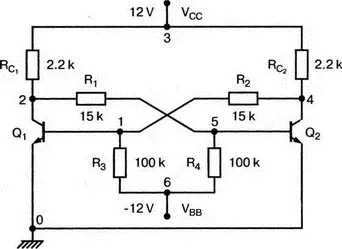

Рис. 10.22. Триггер на биполярных транзисторах

Триггер, использующий транзисторы BJT npn -типа, показан на рис. 10.22. Для обеспечения правильной работы в этом мультивибраторе с двумя устойчивыми состояниями один транзистор должен находиться в режиме глубокой отсечки, в то время как другой транзистор должен быть насыщен. Допустим, что в начальном состоянии транзистор Q 1заперт, а транзистор Q 2включен. Воспользуемся стандартными методами анализа:

Этого обратного смещения достаточно, чтобы запереть Q 1. Определим ток коллектора для другого транзистора, вычислив I RC2и I R2:

полагая, что V 4=0.

Ток коллектора транзистора Q 2будет соответствовать разности:

I C2= I RC2– I R2= 5,35мА.

При этом минимальный ток базы I В2, необходимый для насыщения Q 2, равен

Ток базы можно найти как разность двух компонентов:

приняв V 5=0.

Ток базы I В2транзистора Q 2равен:

I B2= I R1– I R4= 0,58 мА,

и имеет значение, намного превышающее минимум, требуемый для насыщения.

Так как схема симметричная, и мы предполагали, что изначально транзистор Q 1включен, а транзистор Q 2выключен, анализ приведет к аналогичным результатам, если начальное состояние транзисторов будет противоположным.

Чтобы выполнить анализ на PSpice, примем, что транзистор Q 1заперт, как мы делали в стандартном анализе. Учтем это во входном файле, применив команду .NODESET. Входной файл при этом принимает вид:

BJT Flip-flop (Q1 off)

VCC 3 0 12V

VBB 6 0 -12V

RC1 3 2 2.2k

RC2 3 4 2.2k

R1 2 5 15k

R2 4 1 15k

R3 1 6 100k

R4 5 6 100k

Q1 2 1 0 QN

Q2 4 5 0 QN

.MODEL QN NPN(IS=1E-9 BF=30 BR=1 TF=0.2ns TR=5ns)

.NODESET V(4)=0.15V; допустим, что Q2 включен (насыщен)

.OP

.DC VCC 12V 12V 12V

.PRINT DC I(RC1) I(RC2) I(R1) I(R2)

.END

Значение .NODESET для V(4)=0,15 В представляет собой начальное условие, которое используется при анализе на PSpice. Когда итеративный процесс решения закончится, это значение, вероятно, изменится.
