Однако после выполнения анализа вы обнаружите только четыре характеристики (рис. 11.2). Так как верхний график соответствует V GS= 0 В, остальные соответствуют значения V GS в -1, -2 и -3 В, а характеристика для V GS= -4 В отсутствует, так как при этом V GS лежит ниже значения отсечки. Очевидно, отсечка происходит при значении -3 В. Зная диапазон рабочих значений V GS и соответствующий ему диапазон токов ID, мы можем теперь разработать схему смещения для этого транзистора.

Рис. 11.2. Выходные характеристики транзисторов JFET

При получении входных характеристик величина V GS используется во внешнем цикле команды .DC в качестве основной переменной, откладываемой по оси X. Значения V DD изменяются от от 2 до 10 В с шагом в 4 В, создавая три характеристики. Нижняя характеристика соответствует V DD =2 В. Для последующего использования полезно маркировать характеристики. Входной файл для анализа

Input Characteristics for JFET

VGS 1 0 0V

VDD 2 1 10V

JFET 2 10 J2N3819

.DC VGS -3 0 0.05V VDD 2 V 10V 4V

.PROBE

.LIB EVAL.LIB

.END

Характеристики с соответствующими метками показаны на рис. 11.3.

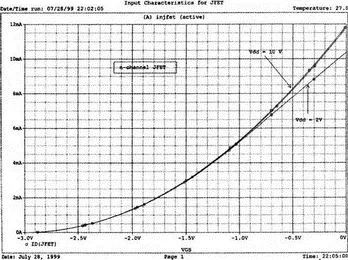

Рис. 11.3. Входные характеристики транзисторов JFET

Библиотека рабочей версии содержит только n-канальные JFET. Если вам необходим p-канальный JFET, то вы может вставить команду .MODEL во входной файл или изменить библиотеку EVAL.LIB , чтобы включить одно или большее количество таких устройств. Ввод модели для J2N3819 осуществляется следующим образом:

.model J2N3819 NJF (Beta=1.304m Betatce=-.5 Rd=1 Rs=1 Lambda=2.25m

+Vto=-3

+Vtotc=-2.5m Is=33.57f Isr=322.4f N=1 Nr=2 Xti = 3 Alpha = 311.7

+Vk=243.6 Cgd=1.6p M=.3622 pb=1 Fc=.5 Cgs=2.414p Kf=9.882E-18

+Af=1)

National pid=50 case=T092

88-08-01 rmn BVmin=25

Обратите внимание, что для порогового напряжения задано значение V t0=-3 В. Когда используется р-канальный JFET, модель должна быть PJF (а не NJF) и должно использоваться положительное значение V t0.

Схема с автоматическим смещением приведена на рис. 11.4. Во встроенной модели для n-канального JFET значения, заданные по умолчанию для ряда параметров, изменены. Новые значения показаны в следующем входном файле:

n-Channel JFET Bias Circuit

VDD 4 0 18V

RG 1 0 0.5MEG

RS 2 0 770

RD 4 3 8.8k

JFET 3 1 2 JM

.MODEL JM NJF(RD=10 RS=10 VTO=-3 BETA=0.2m)

.DC VDD 18V 18V 18V

.OP

.OPT nopage

.PRINT DC I(RD) I(RS) I(RG) .END

Рис. 11.4. Схема с автоматическим смещением транзистора JFET

Выходной файл приведен на рис. 11.5. Чтобы посмотреть, совпадают ли результаты стандартного схемотехнического расчета и анализа на PSpice, необходимо найти значение I DSS . Выполните анализ, подобный показанному на рис. 11.2, и убедитесь, что для этого JFET I DSS =1,78 мА. Сравните ваши результаты с рис. 11.6. Воспользовавшись этим значением, найдем

**** 07/29/99 11:29:21 *********** Evaluation PSpice (Nov 1998) **************

n-Channel JFET Bias Circuit

VDD 4 0 18V

RG 1 0 0.5MEG

RS 2 0 770

RD 4 3 8.8k

JFET 3 1 2 JM

.MODEL JM NJF(RD=10 RS=10 VTO=-3 BETA=0.2m)

.DC VDD 18V 18V 18V

.OP

.opt nopage

.PRINT DC I(RD) I(RS) I(RG)

.END

**** Junction FET MODEL PARAMETERS

JM

NJF

VTO -3

BETA 200.000000E-06

RD 10

RS 10

**** DC TRANSFER CURVES TEMPERATURE = 27.000 DEG С

VDD I(RD) I(RS) I(RG)

1.800E+01 9.915E-04 9.915E-04 1.006E-11

**** SMALL SIGNAL BIAS SOLUTION TEMPERATURE = 27.000 DEG С

NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE

( 1) 5.029E-06 ( 2) .7635 ( 3) 9.2744 ( 4) 18.0000

VOLTAGE SOURCE CURRENTS

NAME CURRENT

VDD -9.915E-04

TOTAL POWER DISSIPATION 1.78E-02 WATTS

**** JFETS

NAME JFET

MODEL JM

ID 9.92E-04

VGS -7.63E-01

VDS 8.51E+00

GM 8.91E-04

GDS 0.00E+00

CGS 0.00Е+00

CGD 0.00Е+00

Рис. 11.5. Выходной файл с результатами анализа схемы на рис. 11.4

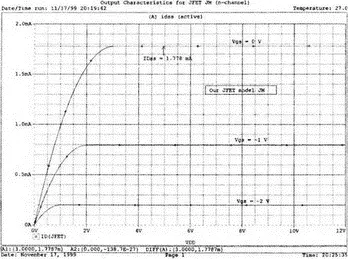

Рис. 11.6 Выходные характеристики схемы на рис. 11.4

Используем теперь значение I DSS , полученное в PSpice, чтобы найти V GSS . В следующем уравнении I DSS представляет собой ток стока при насыщении:

Откуда при I DS =0,992 мА, I DSS =-1,78 мА и VP=3 В после преобразований получим V GS =0,78 В и затем

Значения V GS и g m согласуются с показанными на рис. 11.5.

Можно преобразовать схему смещения, показанную на рис. 11.4, в усилитель напряжения, добавив два конденсатора и источник переменного напряжения (рис. 11.7). Приведенный ниже входной файл предназначен для анализа на переменном токе при f =5 кГц:

n-Channel JFET Amplifier circuit

VDD 4 0 18V

vi 1a 0 ac 1mV

Cb 1a 1 15uF

Cs 2 0 15uF

RG 1 0 0.5MEG

RS 2 0 770

RD 4 3 8.8k

JFET 3 1 2 JM

.MODEL JM NJF (RD=10 RS=10 VT0=-3V BETA=0.2m)

.DC VDD 18V 18V 18V

.OP

.OPT nopage

.PRINT DC I(RD) I(RS) I(RG)

.ac lin 1 5kHz 5kHz

.PRINT ac i(RD) v(3) v(1) v(2)

.END

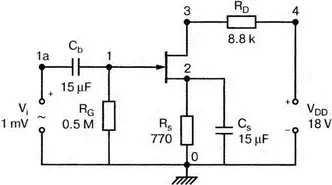

Рис. 11.7. Усилитель на транзисторе JFET

Выходной файл показан на рис. 11.8. Просмотрите результаты анализа и убедитесь, что переменная составляющая напряжения на стоке V(3)=7,77 мВ, что дает коэффициент усиления по напряжению 7,77. Это близко к значению, получаемому из аппроксимирующего уравнения

A v= g mR D= ( 0,891 мС) (8,8 кОм) = 7,8

**** 07/29/99 14:40:00 *********** Evaluation PSpice (Nov 1998) **************

n-Channel JFET Amplifier circuit

VDD 4 0 18V

vi 1a 0 ac 1mV

Cb 1a 1 15uF

Cs 2 0 15uF

RG 1 0 0.5MEG

RS 2 0 770

RD 4 3 8.8k

JFET 3 1 2 JM

.MODEL JM NJF(RD=10 RS=10 VTO=-3V BETA=0,2m)

.DC VDD 18V 18V 18V

.OP

.OPT nopage

.PRINT DC I(RD) I(RS) I(RG)

.ac lin 1 5kHz 5kHz

.PRINT ac i(RD) v(3) v(1) v(2)

.END

**** Junction FET MODEL PARAMETERS

JM

NJF
