Дж. Кеоун - OrCAD PSpice. Анализ электрических цепей

R_R2 2 3 100

R_R1 1 2 50

V_V1 1 0 24V

**** RESUMING rthree-SCHEMATIC1-Rthrees.sim.cir ****

.INC "rthree-SCHEMATIC1.als"

**** INCLUDING rthree-SCHEMATIC1.als ****

.ALIASES

R_R3 R3(1=0 2=3 )

R_R2 R2(1=2 2=3 )

R_R1 R1(1=1 2=2 )

V_V1 V1(+=1 -=0 )

.ENDALIASES

**** RESUMING rthree-SCHEMATIC1-Rthrees.sim.cir ****

.END

**** SMALL SIGNAL BIAS SOLUTION TEMPERATURE = 27.000 DEG С

NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE

( 1) 24.0000 ( 2) 16.7830 ( 3) 8.3478

VOLTAGE SOURCE CURRENTS

NAME CURRENT

V_V1 -1.043E-01

TOTAL POWER DISSIPATION 2.50E+00 WATTS

Рис. 14.8. Выходной файл для схемы с тремя резисторами и псевдонимами

Теперь мы готовы установить параметры для печати копии схемы в том виде, в каком она появляется на экране OrCAD. Выделим схему и выберем File, Print из главного меню. При этом на печать выводится рабочий чертеж с рамкой и блоком заголовка, как это показано на рис. 14.9. Схема занимает только малую часть полной страницы — так будет для большинства схем, используемых в примерах этой книги.

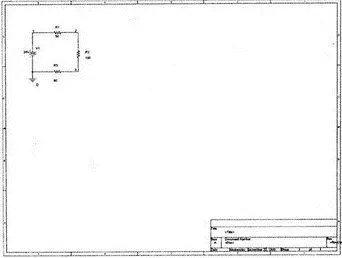

Рис. 14.9. Рабочая область с рамкой и штампом

В предыдущих выпусках PSpice можно было выбрать только печать рисунка, обведя его мышью и распечатав затем только выбранную область. В последней версии OrCAD Capture так сделать нельзя, можно только распечатать копию части экрана с помощью функции Screen Shot. Она позволяет выбрать прямоугольную область, которая включает только нужный рисунок, и затем распечатать ее. Этот метод использовался, чтобы получить многие рисунки из этой книги. Обратите внимание, что в Capture вы можете использовать функции View, Zoom, чтобы увеличить рисунок перед печатью.

Создайте схему, показанную на рис. 14.10 в Capture. Эта схема может быть выведена на печать с помощью методов, описанных в предыдущем разделе. Единственные необходимые компоненты V DC, R и 0/SOURCE (для земли). Чтобы создать рисунок в OrCAD Capture, выберите File, New Project и введите имя проекта для Т -образной схемы. Как и в первом примере, мы выберем Analog или Mixed-Signal Circuit Wizard и адрес папки

С:\spice\

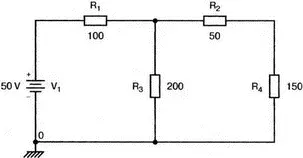

Рис. 14.10. Т -образная схема для Capture

После того как компоненты размещены, а их значения (отличные от значений по умолчанию) заданы, желательно пронумеровать узлы так же, как мы сделали бы в схемном файле PSpice. Вспомним, что для этого следует выбрать Place, Net Alias из главного меню. Номера узлов 1, 2 и 3 расставлены по часовой стрелке и начинаются для удобства в общей точке между V 1и R 1.

Чтобы провести моделирование схемы, выберите PSpice, New Simulation Profile и используйте имя tees. Затем нажмите кнопку Create. Для Analysis type: выберите опцию Bias point и затем OK. Не выходя из OrCAD Capture, просмотрите выходной файл и проверьте ошибки. Если вы удовлетворены результатами, закройте выходной файл и используйте Word или WordPad для его редактирования и получения распечатки. Она должна быть похожа на приведенную на рис. 14.11.

**** 09/23/99 12:25:50 *********** Evaluation PSpice (Nov 1998) **************

** circuit file for profile: Tees

**** CIRCUIT DESCRIPTION

*Libraries:

* Local Libraries :

* From (PSPICE NETLIST) section of pspiceev.ini file:

.lib nom.lib

*Analysis directives:

.PROBE

*Netlist File:

.INC "tee-SCHEMATIC1.net"

*Alias File:

**** INCLUDING tee-SCHEMATIC1.net *****

* source TEE

R_R4 3 0 150

R_R3 2 0 200

R_R2 2 3 50

R_R1 1 2 100

V_V1 1 0 50V

**** RESUMING tee-SCHEMATIC1-Tees.sim.cir ****

.INC "tee-SCHEMATIC1.als"

**** INCLUDING tee-SCHEMATIC1.als ****

.ALIASES

R_R4 R4(1=3 2=0 )

R_R3 R3(1=2 2=0 )

R_R2 R2(1=2 2=3 )

R_R1 R1(1=1 2=2 )

V_V1 V1(+=1 -=0 )

_ _(1=1)

_ _(2=2)

_ _(3=3)

.ENDALIASES

**** RESUMING tee-SCHEMATIC1-Tees.sim.cir ****

.END

** circuit file for profile: Tees

**** SMALL SIGNAL BIAS SOLUTION TEMPERATURE = 27.000 DEG С

NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE

( 1) 50.0000 ( 2) 25.0000 ( 3) 18.7500

VOLTAGE SOURCE CURRENTS

NAME CURRENT

V_V1 -2.500E-01

TOTAL POWER DISSIPATION 1.25E+01 WATTS

Рис. 14.11.Выходной файл для Т -образной схемы

Схемы с зависимыми источниками в OrCAD Capture сложнее, чем просто в PSpice. Если в PSpice зависимые источники изображаются двухполюсниками, а управляющие величины отражаются просто в записях команды ввода, то в OrCAD Capture они изображаются четырехполюсниками, поскольку в схеме должны быть отображены и полюса управления.

Источник напряжения, управляемый напряжением (ИНУН — VDVS) был представлен в главе 1 (рис. 1.21). Вспомним, что для источников этого типа используется символ Е. В этом примере строка, описывающая Е, выглядит как

Е 3 0 2 0 2

Первые два числа (3 0) указывают, что зависимый источник включен между узлами 3 (+) и 0 (-). Следующая пара чисел (2 0) относится к двум узлам, на которых формируется управляющее напряжение. Таким образом, значение Е является функцией напряжения V a между узлами 2 и 0. Последнее число в строке, описывающей Е (также равное 2), представляет собой масштабный множитель, увеличивающий значение V2,0 до двух Е. Преобразуем эту информацию PSpice в данные для OrCAD. К сожалению, обычный символ для зависимого источника не применяется для этой цели в OrCAD. Символом будет квадратное поле с двумя полюсами слева и двумя полюсами справа.

Выберем в OrCAD команды File, New Project, чтобы нарисовать схему. Введите имя Vcontrol, убедитесь, что выбран маркер Analog и что адрес папки c:\spice\. Начните создание схемы, показанной на рис. 14.12, с выведения на рабочее поле резисторов R 1=250 Ом и R 2=1 кОм. Затем поместите Е , потом R 3=40 Ом и R L =100 Ом. (Эти значения такие же, как на рис. 1.21). Круг в прямоугольном поле представляет два полюса Е как в PSpice, а выводы с символами «плюс» и «минус» в поле слева должны быть подключены к узлам управляющего напряжения, которое в данном случае снимается с резистора R 2. Подключите остальную часть схемы, затем дважды щелкните на поле Е . Наберите коэффициент усиления «2» и введите на дисплее имя и значение. После того как вы введете значения для всех компонентов, ваша схема должна такой, как на рис. 1.21. Сохраните рисунок перед продолжением анализа.

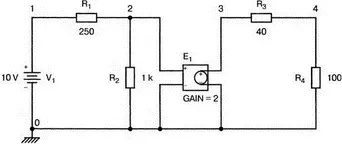

Рис. 14.12. Источник напряжения, управляемый напряжением

В главном меню выберите PSpice, New Simulation Profile, используйте имя Vcontrol1. На вкладке Analysis окна Simulation Settings установите тип анализа Bias Point и опциях Output File Option: выберите «Include detailed bias point information for nonlinear controlled sources and semiconductors (.OP)». Эта опция вводит директиву .OP в анализ (рис. 14.13). Теперь выполните моделирование, выбрав PSpice, Run из главного меню.
