3. Теперь сохраните схему под каким-нибудь другим именем (например, под именем BP_AKT_HI) и проведите анализ наихудшего случая в направлении Hi. После запуска PROBE выберите из предложенных диаграмм изображение прогонов Nominal Run (первая сверху диаграмма в окне Available Sections) и Worst Case Run (последняя диаграмма в том же окне) и рассмотрите полученный результат в PROBE (рис. 9.44).

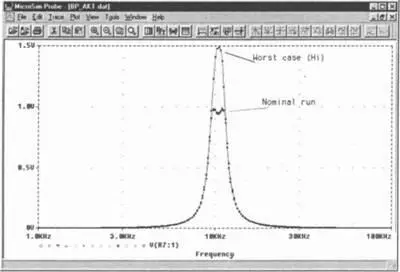

Рис. 9.44. Результат анализа наихудшего случая частотной характеристики активного полосового фильтра: «номинальный прогон» и «прогон наихудшего случая» с самым большим отклонением вверх

4. Опять сохраните схему еще под каким-нибудь другим именем (например, под именем BP_AKT_LO) и проведите анализ наихудшего случая в направлении Lo. После запуска PROBE выберите из предложенных диаграмм изображение прогонов Nominal Run (первая сверху диаграмма в окне Available Sections) и Worst Case Run (последняя диаграмма в том же окне) и рассмотрите полученный результат в PROBE (рис. 9.45).

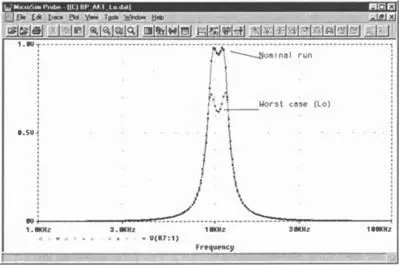

Рис. 9.45. Результат анализа наихудшего случая частотной характеристики активного полосового фильтра: «номинальный прогон» и «прогон наихудшего случая» с самым большим отклонением вниз

5. Воспользовавшись опцией PROBE Append (см. рецепт 6 в главе 5), объедините результаты, полученные в пунктах 2-4. Ваша диаграмма частотной характеристики активного фильтра (см. рис. 9.32) после успешного завершения работы должна быть аналогична той диаграмме, которую вы видите на рис. 9.46. Здесь изображены оба «прогона наихудшего случая» с самым большим отклонением вверх и вниз, а также двадцать прогонов анализа Монте-Карло со статистически установленными значениями разброса резисторов и конденсаторов.

Рис. 9.46. Результат анализа допусков; частотная характеристика активного полосового фильтра

Рецепт 1. Провести Фурье-анализ процесса

1. Выведите на экран PROBE диаграмму процесса (например, напряжения), частотный спектр которого вам необходимо установить с помощью анализа Фурье.

2. Убедитесь, что вы смоделировали ровно один период этого процесса, либо целое число периодов. В случае, если было смоделировано не целое число периодов, нужно ограничить диапазон данных, которые будут использованы для спектрального анализа (команда PROBE Plot→X Axis Settings→Restricted).

3. Запустите анализ Фурье с помощью кнопки .

4. После того как программа PROBE завершит вычисление Фурье-спектра и изобразит результат в виде диаграммы, вы сможете с помощью все той же кнопки FFTпереключаться от изображения временного диапазона к частотной области и наоборот (то есть переходить от одной диаграммы к другой).

(См. раздел 9.1.1, рис. 9.4 и 9.5.)

Рецепт 2.Записать результат Фурье-анализа Фурье в выходной файл

1. Отметьте в окне предварительной установки анализа переходных процессов опцию Enable Fourier(см. рис. 9.6).

2. Укажите в поле ввода Center Frequency(Центральная частота) частоту основной волны.

3. Введите в поле Number of Harmonics(Количество гармоник) число высших гармоник, данные расчетов которых вам необходимо получить.

4. Введите в поле Output Varsимя величины, Фурье-спектр которой вас интересует.

5. Щелкните по кнопке OK.

(См. раздел 9.1.2.)

Рецепт 3.Провести анализ чувствительности

1. Откройте окно Analysis Setup, установите флажок рядом с кнопкой Sensitivity…(Анализ чувствительности…) и щелкните по ней. Откроется окно Sensitivity Analysis.

2. Введите в поле Output Variable(s)обозначение напряжения, чувствительность которого вам необходимо установить. В случае, если вас интересует несколько напряжений, то вы должны разделить их в поле ввода с помощью пробела (рис. 9.31).

3. Закройте окно Sensitivity Analysis, щелкнув по кнопке OK.

4. Закройте окно Analysis Setup, щелкнув по кнопке Close.

5. Запустите процесс моделирования и по его окончании найдите результаты анализа в выходном файле под заголовком DC Sensitivity Analysis.

Рецепт 4.Изобразить на диаграмме в PROBE выходной шум электронной схемы

1. Начертите в редакторе SCHEMATICS схему, которую необходимо проанализировать.

2. Проведите предварительную установку для анализа AC Sweep в том частотном диапазоне, составляющие шума которого вас интересуют.

3. Активизируйте анализ шумов, установив флажок рядом с опцией Noise Analysisв окне AC Sweep and Noise Analysis(см. рис. 9.15).

4. Укажите в окне AC Sweep and Noise Analysis в поле Output Voltageто место, где необходимо определить шум вашей схемы. В поле ввода I/Vукажите источник, который должен создавать эквивалентный входной шум. В нижнем поле ввода Intervalпометьте, с какими интервалами следует записывать результаты анализа в выходной файл.

5. Закройте окно AC Sweep and Noise Analysisс помощью кнопки OK.

6. Запустите процесс моделирования и выведите на экран PROBEдиаграмму частотной характеристики спектральной плотности шумов V(ONOISE) — см. рис. 9.16-9.18.

(См. раздел 9.2.)

Рецепт 5.Провести анализ передачи тока в режиме малого сигнала

1. Активизируйте в окне Analysis Setupанализ передачи, установив флажок рядом с кнопкой Transfer Function…. Затем щелчком по этой кнопке откройте окно Transfer Function(рис. 9.30).

2. В поле ввода Output Variableукажите выходное напряжение. Если вы собираетесь исследовать напряжение между двумя узлами, то обязательно отделите обозначения этих узлов друг от друга с помощью запятой! Например: при вводе V(N1:out,R3:2) в ходе анализа будет выявлено напряжение между выходом компонента N1 и правым выводом резистора R3.

3. В поле Input Sourceвведите имя источника входного напряжения.

4. Закройте окно Transfer Functionс помощью кнопки OK.

5. Запустите процесс моделирования схемы и по его окончании найдите результат в выходном файле под заголовком Small Signal Characteristics.

Рецепт 6. Провести анализ производительности

1. Проведите параметрический анализ как дополнительный к анализу DC Sweep, AC Sweep либо к анализу переходных процессов и таким образом создайте в PROBE семейство кривых.

2. Удалите с экрана PROBE все изображенные на нем диаграммы и щелкните в уже пустом окне по кнопке , находящейся на панели инструментов PROBE.
