Роберт Хайнеманн - Визуальное моделирование электронных схем в PSPICE

входной сигнал из редактора входных сигналов;

постоянный сигнал логической единицы;

постоянный сигнал логического нуля;

неопределенное состояние.

Следующие примеры познакомят вас с применением важнейших из перечисленных выше источников входного сигнала.

Шаг 17Загрузите на экран SCHEMATICS схему, которую вы сохранили в папке Projects под именем DIGI5.sch. Удалите источник напряжения VPULSE и установите вместо него генератор входных сигналов STIM1. После этого ваша схема должна соответствовать образцу на рис. 10.15.

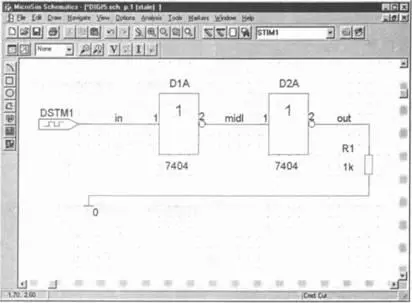

Рис. 10.15. Цифровая схема с двумя инверторами с генератором входных сигналов типа STIM1

Шаг 18Откройте окно атрибутов источника входных сигналов (рис. 10.16), дважды щелкнув мышью по его символу.

Рис. 10.16. Окно атрибутов источника входных сигналов STIM1

Это окно атрибутов позволяет задавать шестнадцать команд. [36] Во всех предлагаемых здесь примерах атрибут TIMESTEP будет оставаться незаполненным. Ввод значения для него необходим только в тех случаях, когда серия импульсов определяется не точка за точкой, а задается путем замкнутого программирования. Чтобы этому научиться, вам нужно будет обратиться к оригинальному справочнику по программе PSPICE, который находится на прилагаемом к книге компакт-диске. Каждая команда состоит из названия одной временной точки и соответствующего ей логического состояния, которые отделяются друг от друга пробелом. Таким образом, вы можете точка за точкой определить необходимую последовательность импульсов. При указании логических состояний в строке Value допускаются обозначения, приведенные в табл. 10.1.

Таблица 10.1. Обозначение логических состояний

Обозначение	Значение	Изображение в PROBE
0	Сигнал логического нуля
1	Сигнал логической единицы
R	Нарастание фронта (Rise)
F	Спад фронта
X	Неопределенное состояние
Z	Высокоимпедансное состояние

Шаг 19Определите входной сигнал по образцу на рис. 10.17, проведите моделирование схемы в интервале времени от 0 до 5 мс и выведите на экран PROBE диаграмму, изображенную на рис. 10.18 (входной сигнал здесь был определен в соответствии с рис. 10.15).

Рис. 10.17. Последовательное формирование входного сигнала генератора возбуждающих импульсов STIM1

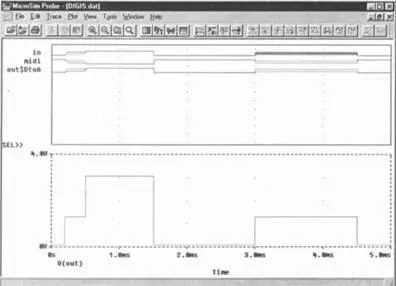

Рис. 10.18. Диаграмма, созданная в PROBE в результате моделирования схемы, изображенной на рис. 10.15

Шаг 20Загрузите на экран SCHEMATICS схему, изображенную на рис. 10.5, которую вы сохранили в папке Projects под именем DIGI4, и замените установленные в ней источники входных сигналов информационной шиной. Информационные шины прокладываются тем же способом, как и обычный проводной монтаж. Предназначенный для этого чертежный карандаш активизируется с помощью кнопки, находящейся на панели инструментов справа от кнопки для черчения простых проводов. Свяжите с информационной шиной также и отдельные провода, ведущие к цифровым модулям (рис. 10.19).

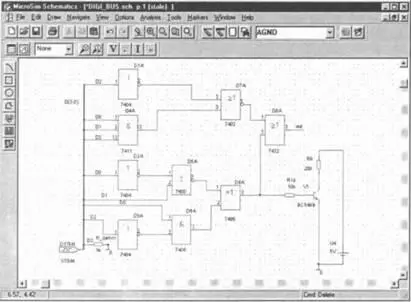

Рис. 10.19. Цифровая схема, находящаяся на одной информационной шине

Шаг 21В качестве источника сигнала будет использован 4-разрядный генератор входных сигналов типа STIM4. Такой источник обязательно должен быть соединен со всеми четырьмя линиями передачи данных. Для этой цели вам понадобится установить резистор-эквивалент нагрузки R Dummy. Создайте схему по образцу на рис. 10.19 и сохраните ее под именем DIGI_BUS.sch.

Шине и четырем ее линиям передачи данных нужно присвоить имена. Имя информационной шины должно включать в себя имена используемых линий передачи с указанием в квадратных скобках их количества.

Шаг 22Дважды щелкните мышью по любому месту информационной шины. Откроется окно Set Attribute Value. Назовите свою шину D[3-0] и введите это обозначение в строку LABEL(рис. 10.20). Таким образом, линии передачи данных будут называться D0, D1 и D3 соответственно.

Рис. 10.20. Имя информационной шины в окне Set Attribute Value

После того как вы подтвердите введенное имя щелчком по кнопке OK, имя информационной шины появится на вашем чертеже.

Шаг 23Теперь вам нужно снабдить линии передачи данных соответствующими метками. Сделайте это, взяв за образец первоначальный вариант схемы (рис. 10.5). Назовите линию передачи данных, которая обеспечивалась питанием за счет источника U1, — именем D0; линию, питавшуюся от источника U2, — именем D1; третью линию назовите D2. Необходимо также подсоединить к шине и линию D3. Она будет обеспечивать питанием резистор-эквивалент нагрузки R Dummy. В результате ваш чертеж должен выглядеть так, как показано на рис. 10.21.

Рис. 10.21. Цифровая схема с именами, присвоенными шине и линиям передачи данных

Шаг 24Остается провести настройку источника входных сигналов. Откройте окно его атрибутов и введите следующие значения:
