Michel Anders - Написание скриптов для Blender 2.49

mats=[Material.New(),Material.New(),Material.New()]

mats[0].rgbCol=[1.0,1.0,1.0]

mats[1].rgbCol=[0.0,0.0,0.0]

mats[2].rgbCol=[1.0,0.0,0.0]

ob.setMaterials(mats)

ob.colbits=3

txt=ob.getData()

for i in range(len(txt.getText())):

txt.setMaterial(i,1+i%2)

Выделенный код показывает коррекцию на 1. Полный код представлен как TextColors.py .

Один важный аспект работы с материалами, с которым мы пока не имели дела - цвета вершин. В мешах каждая вершина может иметь собственный цвет вершины. Цвет вершины отличается от материала, но будут ли цвета вершин вызывать какие-то видимые эффекты, контролируется флагами режима материала. Чтобы использовать любые цвета вершины в материале, должен быть установлен бит VColPaint вызовом метода setMode() . Когда используется этот режим, цвета вершин определяют диффузный (рассеянный) цвет материала, тогда как все обычные атрибуты материалов управляют способом, которым этот диффузный цвет будет рендериться. Обычное использование для цветов вершин - это запекание дорогих в вычислительном отношении эффектов, как например, ambient occlusion. Поскольку цвета вершин можно рендерить очень быстро, ambient occlusion может быть аппроксимирована этим способом, даже в настройке реального времени, как например, в игровом движке. (Аппроксимирована, поскольку при этом не будет такой же реакции на изменения в освещении.)

Цвета вершин сохраняются как объекты Mesh.MCol (основаны на кортежах RGBA) в атрибуте грани col . Атрибут col является списком, содержащим ссылку на объект MCol для каждой вершины в грани. У такого размещения проявится смысл, когда Вы поймёте, что фактически материалы связаны с гранями, а не с вершинами. Когда цвета вершин различны, они линейно интерполируются через грань.

Присваивать атрибуту грани col возможно, если только у меша был установлен его атрибут vertexColors в Истину.

Следующий пример показывает, как мы можем установить цвета вершин меша. Мы выбираем градации серого в зависимости от координаты z вершин (выделено).

import Blender

ob=Blender.Scene.getCurrent().objects.active

me=ob.getData(mesh=1)

me.vertexColors=True

for f in me.faces:

for i,v in enumerate(f.verts):

g = int(max(0.0,min(1.0,v.co.z))*255)

f.col[i].r=g

f.col[i].g=g

f.col[i].b=g

mats=[Blender.Material.New()]

mats[0].setMode(Blender.Material.Modes['VCOL_PAINT'])

ob.setMaterials(mats)

ob.colbits=1

ob.makeDisplayList()

Blender.Window.RedrawAll()

Полный код доступен как VertexColors.py .

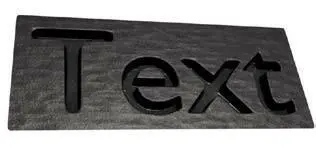

Как последний штрих в нашей деятельности с гравюрой, мы добавим два материала. Один индекс материала назначим вершинам на поверхности, и другой вершинам в выточенных канавках. Этим методом мы можем, например, создать проявление вновь созданной надписи на куске выветренного камня.

Так как мы ранее определили несколько удобных групп вершин, назначение индексов материала будет вопросом итерации над всеми гранями и назначения в каждую вершину грани подходящего индекса материала в зависимости от того, членом какой вершинной группы является вершина. Функция, показанная ниже, принимает чуть более общий подход, так как она принимает меш и список регулярных выражений, и назначает индекс материала на каждую грань в зависимости от принадлежности к группе вершин, которая имеет имя, соответствующее одному из регулярных выражений.

Эти функции делают очень легким назначение одинакового индекса материала во все группы вершин, которые имеют аналогичные имена, например все хвосты и сегменты грудной клетки меша, создаваемого creepycrawlies.py (они все имеют такие имена как, например, tail.0, tail.1 , , и так далее).

Функция доступна в Tools.py . Она зависит от функции Питона re.search() , которая сопоставляет регулярное выражение со строкой. Выделенная строка показывает, что мы вставляем строку регулярного выражения в так называемые якоря (^ и $). Этим путём регулярное выражение, такое как например, aaaa, сопоставится только с группой вершин с именем aaaa, а не с именем aaaa.0, так что мы сможем различить их, если мы хотим. Если же мы хотим соответствия всем именам групп вершин, которые начинаются с tail, мы могли бы, например, передать регулярное выражение tail.* .

Регулярные выражения являются чрезвычайно мощным способом сопоставления строк. Если Вы незнакомы с ними, Вы должны обратиться к документации по модулю Питона re ( http://docs.python.org/library/re.html). Можно начать, например, с http://wiki.intuit.ru.

Другая вещь, которую нужно отметить в этой функции — использование операций с множествами. Они немного ускорят процесс, так как операции с множествами в Питоне чрезвычайно быстрые. Мы используем их здесь, чтобы проверять множество вершин (или, скорее, их индексов), которые составляют грань, на то, что все они входят в множество индексов вершин, находящихся в некоторой группе вершин. Мы заранее вычисляем оба множества индексов вершин, те, которые принадлежат группе вершин и индексы вершин каждой грани, и храним их в словарях для легкого доступа. Таким образом, мы создаем эти множества только однажды, для каждой группы вершин и для каждой грани соответственно, вместо воссоздания каждого множества всякий раз, когда мы сопоставляем регулярное выражение. Для больших мешей это потенциально сохранит много времени (за счет памяти).

import re

def matindex2vertgroups(me,matgroups):

if len(matgroups)>16 :

raise ArgumentError("number of groups larger than

number of materials possible (16)")

groupnames = me.getVertGroupNames()

vertexgroupset={}

for name in groupnames:

vertexgroupset[name]=set(me.getVertsFromGroup(name))

print name,len(vertexgroupset[name])

faceset={}

for f in me.faces:

faceset[f.index]=set([v.index for v in f.verts])

for i,matgroup in enumerate(matgroups):

for name in groupnames:

if re.search('^'+matgroup+'$',name):

for f,vset in faceset.items():

if vset.issubset(vertexgroupset[name]) :

me.faces[f].mat = i

break

В этой главе, мы видели как сделать жизнь легче для наших конечных пользователей, определяя вершинные группы у мешей, чтобы упростить выбор определенных характеристик. Мы также видели, как назначать материалы вершинам, и как создавать новые материалы, если нужно. Первые шаги были предприняты, чтобы оснастить (rig) меш. В частности, мы узнали:

• Как определять вершинные группы

• Как назначать вершины в вершинные группы

• Как назначать материалы граням

• Как назначать вершинам вершинные цвета

• Как устанавливать свойства рёбер

• Как добавлять модификатор
