В Камаев - Технологии программирования

Порядок детализации одиночного СЛЕДОВАНИЯ с использованием модели "черного ящика" показан на рис. 5.2; 5.3:

1) предварительное выявление сути действия;

2) выявление выходной информации, ибо выход определяет вход, а не наоборот;

3) выявление входной информации;

Рис. 5.3. Модель "черного ящика"

4) запись уточненного комментария сути действия или одного заключительного элементарного оператора.

При описании физических и технических систем необходимо использовать более полную модель "черного ящика" (см. рис. 2.2).

ЦЕПОЧКА СЛЕДОВАНИЙ соответствует однозначному описанию последовательности действий.

Признаком ЦЕПОЧКИ СЛЕДОВАНИЙ является никогда не нарушаемая последовательность действий (последовательность СЛЕДОВАНИЙ). ЦЕПОЧКЕ СЛЕДОВАНИЙ соответствует последовательность простых предложений и сложносочиненные предложения, которые лучше преобразовать в простые предложения.

Порядок детализации ЦЕПОЧКИ СЛЕДОВАНИЙ показан на рис. 5.4:

1) предварительное выявление сути действий каждого из СЛЕДОВАНИЙ, определение количества СЛЕДОВАНИЙ;

2) детализация каждого из СЛЕДОВАНИЙ как одиночного СЛЕДОВАНИЯ;

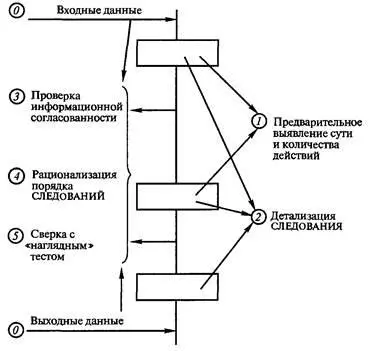

Рис. 5.4. Порядок действий при детализации структуры ЦЕПОЧКА СЛЕДОВАНИЙ

3) проверка информационной согласованности всех СЛЕДОВАНИЙ, а также входной и выходной информации всей ЦЕПОЧКИ СЛЕДОВАНИЙ;

4) рационализация порядка СЛЕДОВАНИЙ (сосредоточение СЛЕДОВАНИЙ, сотрудничающих в информационном обмене);

5) сверка с обобщающими тестами.

Отдельные СЛЕДОВАНИЯ структуры ЦЕПОЧКА СЛЕДОВАНИЙ в дальнейшем могут быть декомпозированы ЦЕПОЧКОЙ СЛЕДОВАНИЙ (более частных). Однако встречаются отдельные структуры СЛЕДОВАНИЯ, которые не могут быть декомпозированы ЦЕПОЧКОЙ СЛЕДОВАНИЙ. Такие СЛЕДОВАНИЯ могут быть описаны или структурой вида ЦЕПОЧКА АЛЬТЕРНАТИВ (ВЕТВЛЕНИЕ), или структурой вида ПОВТОРЕНИЕ (ЦИКЛ).

Признаком ЦЕПОЧКИ АЛЬТЕРНАТИВили ВЫБОРА является одно или несколько действий, каждое из которых выполняется при определенном условии или не выполняется вообще (обязательно конечное число разных действий при разных условиях).

ЦЕПОЧКА АЛЬТЕРНАТИВ, в частном случае, может состоять из одной или нескольких простейших альтернатив с одним действием. Предложение простейшая АЛЬТЕРНАТИВА с одним действием имеет следующую конструкцию: "Если выполняется какое-то условие, то выполняется такой-то процесс (СЛЕДОВАНИЕ)". (В противном случае СЛЕДОВАНИЕ пропускается.) Предложение АЛЬТЕРНАТИВА из двух действий имеет следующую конструкцию: "Если выполняется какое-то условие, то выполняется СЛЕДОВАНИЕ 1, в противном случае выполняется СЛЕДОВАНИЕ 2". В принципе структура АЛЬТЕРНАТИВА из двух действий эквивалентна цепочке из двух простейших альтернатив с одним действием. При детализации процессов, включающих более двух альтернатив, может быть получена единая структура— ВЫБОР в виде цепочки последовательно записанных структур АЛЬТЕРНАТИВА с одним действием. Здесь следует отметить, что от внешне похожей ЦЕПОЧКИ СЛЕДОВАНИЙ, каждое СЛЕДОВАНИЕ которой является простейшей АЛЬТЕРНАТИВОЙ с одним действием, структура ВЫБОР отличается таким свойством, что при выполнении всей ЦЕПОЧКИ АЛЬТЕРНАТИВ может выполняться лишь одно из альтернативных СЛЕДОВАНИЙ или ни одного из альтернативных СЛЕДОВАНИЙ.

Пример условий альтернатив в случае структуры ВЫБОР:

Если А < В, то выполнить СЛЕДОВАНИЕ1;

Если А = В, то выполнить СЛЕДОВАНИЕ2;

Если А > В, то выполнить СЛЕДОВАНИЕЗ.

АЛЬТЕРНАТИВОЙ с одним действием можно осуществить досрочное прекращение процесса выполнения алгоритма в том случае, который соответствует обнаружению условий невозможности правильного дальнейшего выполнения алгоритма или эвроритма.

Детализациям всех последующих структур предшествует нулевое действие — запись в начале и в конце входных и выходных данных, выявленных в процессе детализации предшествующих им СЛЕДОВАНИЙ.

Порядок детализации ЦЕПОЧКИ АЛЬТЕРНАТИВ показан на рис. 5.5:

1) предварительное выявление сути действия каждого из СЛЕДОВАНИЙ альтернативных действий, определение количества таких СЛЕДОВАНИЙ;

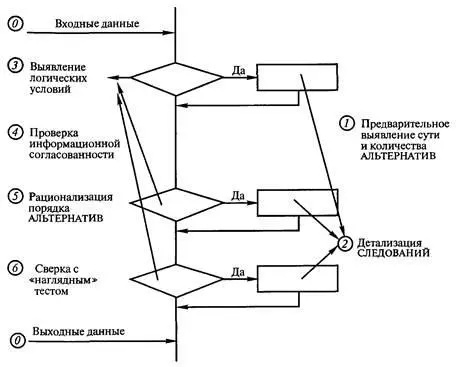

Рис. 5.5. Порядок действий при детализации цепочки АЛЬТЕРНАТИВ, согласно проектной процедуре разработки функциональных описаний

2) детализация каждого из СЛЕДОВАНИЙ как одиночного СЛЕДОВАНИЯ;

3) выявление и запись логического условия выполнения каждого из альтернативных СЛЕДОВАНИЙ;

4) проверка информационной согласованности всех СЛЕДОВАНИЙ и логических условий в цепочке, а также входной и выходной информации всей ЦЕПОЧКИ АЛЬТЕРНАТИВ;

5) рационализация порядка альтернатив;

6) проверка выполнения всех маршрутов на тестах, полученных из обобщающего теста.

Признаком ПОВТОРЕНИЯ является многократно выполняемое действие (но обязательно конечное число раз). ПОВТОРЕНИЯМ соответствуют мысли: "Это действие должно быть выполнено пять раз"; "Это действие выполняется многократно до наступления такого-то события". Признаки ПОВТОРЕНИЙ — переменное количество АЛЬТЕРНАТИВ, любая мысль о возврате "назад", чтобы повторить какие-то действия. Часто главный более общий процесс вида ПОВТОРЕНИЕ прячется в контексте "и т. д." или "и т. п.", "это совсем просто", или даже в многоточиях "…".

Предложение вида ПОВТОРЕНИЕ может быть записано или в форме ПОВТОРЕНИЕ "ДО" (ЦИКЛ "ДО"), или в форме ПОВТОРЕНИЕ "ПОКА" (ЦИКЛ "ПОКА").

Предложение ПОВТОРЕНИЕ "ДО" имеет следующую конструкцию: "До выполнения какого-то условия многократно выполнять СЛЕДОВАНИЕ".

Предложение ПОВТОРЕНИЕ "ПОКА" имеет следующую конструкцию: "Пока выполняется какое-то условие, многократно выполнять СЛЕДОВАНИЕ".

Разница между предложениями ПОВТОРЕНИЕ "ДО" и ПОВТОРЕНИЕ "ПОКА" заключается в том, что, согласно первому предложению, действие СЛЕДОВАНИЕ должно быть выполнено хотя бы один раз, а согласно второму, — СЛЕДОВАНИЕ может не выполняться ни разу.

Структура НЕУНИВЕРСАЛЬНОЕ ПОВТОРЕНИЕили просто обеспечивает заданное количество повторений какого-либо процесса или выполнение какого-то процесса при значении переменной цикла, значение которой изменяется по правилам арифметической прогрессии.

Порядок детализации ПОВТОРЕНИЙ показан на рис. 5.6.

Детализация повторений ведется в вариантной постановке
