Cell: array [1..MAXCOLS, 1..MAXROWS] of CellPtr;

CurCell: CellPtr; {Указатель на текущую клетку}

Format: array [1..MAXCOLS, 1..MAXROWS] of Byte;

LeftCol, RightCol, TopRow, BottomRow,

{Позиционирование}

CurCol, CurRow, LastCol, LastRow: Word;

….

Следует отметить, что выделение отдельного массива форматов информации клеток является не оправданным. Практичнее ввести байт информации формата клетки в тип CellRec.

Сравните этот проект структуры данных с проектом структуры данных электронной таблицы, представленной в гл. 3.

Для составления оставшейся проектной документации выполним трассировку программы. После двойного нажатия клавиши начинает исполняться настроечный код, содержащийся в файлах *.TPU, и далее начинают выполняться операторы основной программы program Mcalc, находящейся в файле mcalc.pas.

В результате исследований была выявлена схема иерархии модулей программы, изображенная на рис. 7.3–7.5. Расшифровка обозначений схемы иерархии представлена в табл. 7.1.

Рис. 7.3. Фрагмент схемы иерархии основных модулей программы

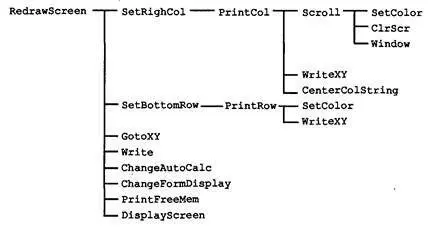

Рис. 7.4. Схема иерархии модуля RedrawScreen

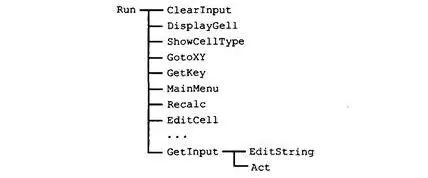

Рис. 7.5. Сокращенная схема иерархии модуля Run

Таблица 7.1

Расшифровка обозначений схемы иерархии

Рассмотрим функциональное описание основного ядра программы. В файле mcutil.pas исполняется рудиментарный, оставшийся от прежних разработок код:

HeapError:= @HeapFunc;

В файле mcdisplay.pas последовательно выполняются подпрограммы: InitDisplay, GetSetCursor, Window, EGAInsalled.

Процедура InitDisplay инициализирует видеокарту на работу в режиме 80 25 при помощи вызова прерывания 10h и вызовом процедуры InitColorTable инициализирует массив пересчета цветов для монохромного монитора. Последний массив используется при вызовах процедуры SetColor.

Процедура GetSetCursor при помощи процедуры GetCursor считывает толщину курсора в переменную OldCursor и при помощи процедуры SetCursor устанавливает новую толщину курсора (NOCURSOR).

Процедура Window определяет окно на экране дисплея для размещения информации всей таблицы. Далее начинает выполняться код главной программы Mcalc.

Присваиванием CheckBreak:= False запрещается использование клавиши немедленного завершения программы.

Вывод начальной заставки осуществляется следующими вызовами подпрограмм. Процедурами SetColor и ClrScr производится очистка окна программы. Двойным вызовом процедур SetColor и WriteXY выводятся две строки начальной заставки. Несмотря на отсутствие курсора, отрабатывается рудиментарный вызов "сокрытия" курсора GotoXY(80,25). При помощи функции GetKey осуществляется ожидание нажатия пользователем любой клавиши.

Процедурами SetColor и ClrScr производится очистка окна программы.

Вызовом процедуры InitVars инициализируются значения основных переменных программы. Массивы инициализируются значениями по умолчанию вызова процедуры FillChar.

Присваиванием Changed:= False указывается факт неизменности информации клеток таблицы после момента инициализации переменных для запрещения срабатывания автосохранения.
