В Камаев - Технологии программирования

UML позволяет создавать несколько типов визуальных диаграмм:

• диаграммы вариантов использования;

• диаграммы последовательности;

• кооперативные диаграммы;

• диаграммы классов;

• диаграммы состояний;

• диаграммы компонент;

• диаграммы размещения.

Диаграммы иллюстрируют различные аспекты системы. Например, кооперативная диаграмма показывает, как должны взаимодействовать объекты, чтобы реализовать некоторую функциональность системы. У каждой диаграммы есть своя цель.

Диаграммы вариантов использования отображают взаимодействие между вариантами использования, представляющими функции системы, и действующими лицами, представляющими людей или системы, получающие или передающие информацию в данную систему. Пример диаграммы вариантов использования для банковского автомата (ATM) показан на рис. 10.1.

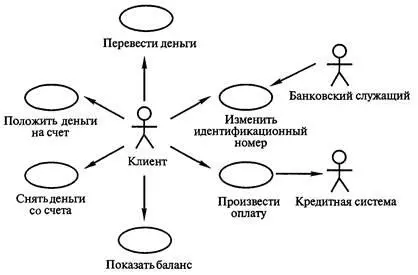

Рис. 10.1. Диаграмма вариантов использования

На диаграмме представлено взаимодействие между вариантами использования и действующими лицами. Она отражает требования к системе с точки зрения пользователя. Таким образом, варианты использования — это функции, выполняемые системой, а действующие лица — это заинтересованные лица по отношению к создаваемой системе. Диаграммы показывают, какие действующие лица инициируют варианты использования. Из них также видно, когда действующее лицо получает информацию от варианта использования. В сущности диаграмма вариантов использования может иллюстрировать требования к системе. В нашем примере клиент банка инициирует различные варианты использования: "Снять деньги со счета", "Перевести деньги", "Положить деньги на счет", "Показать баланс", "Изменить идентификационный номер", "Произвести оплату". Банковский служащий может инициировать вариант использования "Изменить идентификационный номер". От варианта использования "Произвести оплату" идет стрелка к Кредитной системе. Действующими лицами могут быть и внешние системы, в данном случае Кредитная система показана именно как действующее лицо — она является внешней для системы ATM. Стрелка, направленная от варианта использования к действующему лицу, показывает, что вариант использования предоставляет некоторую информацию действующему лицу. В данном случае вариант использования "Произвести оплату" предоставляет Кредитной системе информацию об оплате по кредитной карточке.

Из диаграмм вариантов использования можно получить довольно много информации о системе. Этот тип диаграмм описывает общую функциональность системы. Пользователи, менеджеры проектов, аналитики, разработчики, специалисты по контролю качества и все, кого интересует система в целом, могут, изучая диаграммы вариантов использования, понять, что система должна делать.

Диаграммы последовательности отражают поток событий, происходящих в рамках варианта использования. Например, вариант использования "Снять деньги" предусматривает несколько возможных последовательностей: снятие денег, попытка снять деньги при отсутствии их достаточного количества на счету, попытка снять деньги по неправильному идентификационному номеру и некоторые другие. Нормальный сценарий снятия $20 со счета (при отсутствии таких проблем, как неправильный идентификационный номер или недостаток денег на счету) показан на рис. 10.2.

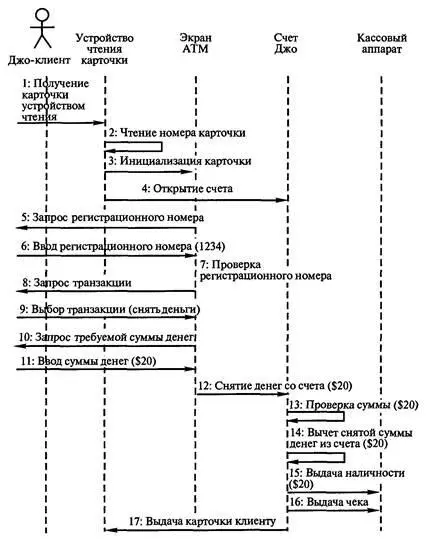

Рис 10.2. Диаграмма последовательности снятия клиентом Джо $20 со счета

В верхней части диаграммы показаны все действующие лица и объекты, требуемые системе для выполнения варианта использования "Снять деньги". Стрелки соответствуют сообщениям, передаваемым между действующим лицом и объектом или между объектами для выполнения требуемых функций. Следует отметить также, что на диаграмме последовательности показаны именно объекты, а не классы. Классы представляют собой типы объектов. Объекты конкретны; вместо класса Клиент на диаграмме последовательности представлен конкретный клиент Джо.

Вариант использования начинается, когда клиент вставляет свою карточку в устройство для чтения — этот объект показан в прямоугольнике в верхней части диаграммы. Он считывает номер карточки, открывает объект "счет Джо" и инициализирует экран ATM. Экран запрашивает у Джо его регистрационный номер. Клиент вводит число 1234. Экран проверяет номер у объекта "счет Джо" и обнаруживает, что он правильный. Затем экран предоставляет Джо меню для выбора, и тот выбирает пункт "Снять деньги". Экран запрашивает, сколько он хочет снять, и Джо указывает $20. Экран снимает деньги со счета. При этом он инициирует серию процессов, выполняемых объектом "счет Джо". В то же время осуществляется проверка, что на этом счету лежат, по крайней мере, $20 и из счета вычитается требуемая сумма. Затем кассовый аппарат получает инструкцию "выдать чек и $20 наличными". Наконец, все тот же объект "счет Джо" дает устройству для чтения карточек инструкцию вернуть карточку.

Итак, данная диаграмма последовательности иллюстрирует последовательность действий, реализующих вариант использования "Снять деньги со счета" на конкретном примере снятия клиентом Джо $20. Глядя на эту диаграмму, пользователи знакомятся со спецификой своей работы. Аналитики видят последовательность (поток) действий, разработчики — объекты, которые надо создать, и их операции. Специалисты по контролю качества поймут детали процесса и смогут разработать тесты для их проверки. Таким образом, диаграммы последовательности полезны всем участникам проекта.

Кооперативные диаграммы отражают ту же самую информацию, что и диаграммы последовательности. Однако дела, ют они это по-другому и с другими целями. Показанная на рис. 10.2 диаграмма последовательности представлена на рис. 10.3 в виде кооперативной диаграммы.

Как и раньше, объекты изображены в виде прямоугольников, а действующие лица в виде фигур. Если диаграмма последовательности показывает взаимодействие между действующими лицами и объектами во времени, то на кооперативной диаграмме связь со временем отсутствует. Так, можно видеть, что устройство для чтения карточки выдает "счету Джо" инструкцию открыться, а "счет Джо" заставляет это устройство вернуть карточку владельцу. Непосредственно взаимодействующие объекты соединены линиями. Если, например, устройство для чтения карточки общается непосредственно с экраном ATM, между ними следует провести линию. Отсутствие линии означает, что непосредственное сообщение между объектами отсутствует.
