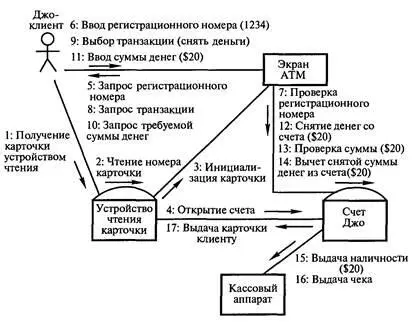

Рис. 10.3. Кооперативная диаграмма, описывающая процесс снятия денег со счета

Итак, на кооперативной диаграмме отображается та же информация, что и на диаграмме последовательности, но нужна она для других целей. Специалисты по контролю качества и архитекторы системы смогут понять распределение процессов между объектами. Допустим, что какая-то кооперативная диаграмма напоминает звезду, где несколько объектов связаны с одним центральным объектом. Архитектор системы может сделать вывод, что система слишком сильно зависит от центрального объекта, и необходимо перепроектировать ее для более равномерного распределения процессов. На диаграмме последовательности такой тип взаимодействия было бы трудно увидеть.

Диаграммы классов отражают взаимодействие между классами системы. Например, "счет Джо" — это объект. Типом такого объекта можно считать счет вообще, т. е. "Счет" — это класс. Классы содержат данные и поведение (действия), влияющее на эти данные. Так, класс Счет содержит идентификационный номер клиента и проверяющие его действия. На диаграмме классов класс создается для каждого типа объектов из диаграмм последовательности или Кооперативных диаграмм. Диаграмма классов для варианта использования "Снять деньги" показана на рис. 10.4.

На диаграмме показаны связи между классами, реализующими вариант использования "Снять деньги". В этом процессе задействованы четыре класса: Card Reader (устройство для чтения карточек), Account (счет), ATM (экран ATM) и Cash Dispenser (кассовый аппарат). Каждый класс на диаграмме классов изображается в виде прямоугольника, разделенного на три части. В первой части указывается имя класса, во второй — его атрибуты. Атрибут — это некоторая информация, характеризующая класс. Например, класс Account (счет) имеет три атрибута: Account Number (номер счета), PIN (идентификационный номер) и Balance (баланс). В последней части содержатся операции класса, отражающие его поведение (действия, выполняемые классом). Связывающие классы линии показывают взаимодействие между классами.

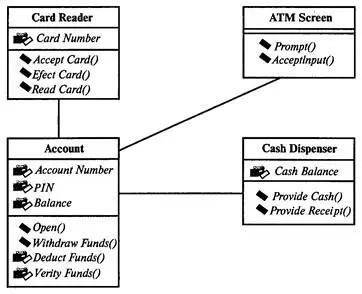

Рис. 10.4. Диаграмма классов

Разработчики используют диаграммы классов для реального создания классов. Такие инструменты, как Rose, генерируют основу кода классов, которую программисты заполняют деталями на выбранном ими языке. С помощью этих диаграмм аналитики могут показать детали системы, а архитекторы — понять ее проект. Если, например, какой-либо класс несет слишком большую функциональную нагрузку, это будет видно на диаграмме классов, и архитектор сможет перераспределить ее между другими классами. С помощью диаграммы можно также выявить случаи, когда между сообщающимися классами не определено никаких связей. Диаграммы классов следует создавать, чтобы показать взаимодействующие классы в каждом варианте использования. Можно строить также более общие диаграммы, охватывающие все системы или подсистемы.

Диаграммы состояний предназначены для моделирования различных состояний, в которых может находиться объект. В то время как диаграмма классов показывает статическую картину классов и их связей, диаграммы состояний применяются при описании динамики поведения системы.

Диаграммы состояний отображают поведение объекта. Так, банковский счет может иметь несколько различных состояний. Он может быть открыт, закрыт или может быть превышен кредит по нему. Поведение счета меняется в зависимости от состояния, в котором он находится. На диаграмме состояний показывают именно эту информацию. На рис. 10.5 приведен пример диаграммы состояний для банковского счета.

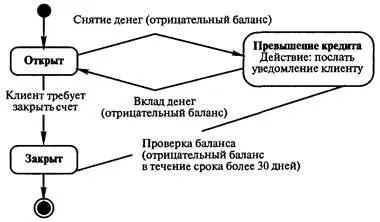

Рис. 10.5. Диаграмма состояний для класса Account

На данной диаграмме показаны возможные состояния счета, а также процесс перехода счета из одного состояния в другое. Например, если клиент требует закрыть открытый счет, последний переходит в состояние "Закрыт". Требование клиента называется событием, именно события вызывают переход из одного состояния в другое.

Когда клиент снимает деньги с открытого счета, счет может перейти в состояние "Превышение кредита". Это происходит, только если баланс по счету меньше нуля, что отражено условием [отрицательный баланс] на нашей диаграмме. Заключенное в квадратные скобки условие определяет, когда может или не может произойти переход из одного состояния в другое.

На диаграмме имеются два специальных состояния — начальное и конечное. Начальное состояние выделяется черной точкой: оно соответствует состоянию объекта в момент его создания. Конечное состояние обозначается черной точкой в белом кружке: оно соответствует состоянию объекта непосредственно перед его уничтожением. На диаграмме состояний может быть одно и только одно начальное состояние. В то же время может быть столько конечных состояний, сколько вам нужно или их может не быть вообще.

Когда объект находится в каком-то конкретном состоянии, могут выполняться те или иные процессы. В нашем примере при превышении кредита клиенту посылается соответствующее сообщение. Процессы, происходящие, когда объект находится в определенном состоянии, называются действиями.

Диаграммы состояний не нужно создавать для каждого класса, они применяются только в очень сложных случаях. Если объект класса может существовать в нескольких состояниях и в каждом из них ведет себя по-разному, для него, вероятно, потребуется такая диаграмма. Однако во многих проектах они вообще не используются. Если же диаграммы состояний все-таки были построены, разработчики могут применять их при создании классов.

Диаграммы состояний необходимы в основном для документирования.

Диаграммы компонент показывают, как выглядит модель на физическом уровне. На ней изображаются компоненты программного обеспечения вашей системы и связи между ними. При этом выделяют два типа компонент: исполняемые компоненты и библиотеки кода.

На рис. 10.6 изображена одна из диаграмм компонент для системы ATM. На этой диаграмме показаны компоненты клиента системы ATM. В данном случае команда разработчиков решила строить систему с помощью языка C++. У каждого класса имеется свой собственный заголовочный файл и файл с расширением. СРР, так что каждый класс преобразуется в свои собственные компоненты на диаграмме. Выделенная темная компонента называется спецификацией пакета и соответствует файлу тела класса ATM на языке C++ (файл с расширением. СРР). Невыделенная компонента также называется спецификацией пакета, но соответствует заголовочному файлу класса языка C++ (файл с расширением. Н). Компонента АТМ. ехе является спецификацией задачи и представляет поток обработки информации. В данном случае поток обработки — это исполняемая программа.
