Владимир Петров - Законы и закономерности развития систем. Книга 1

Системный синтез предусматривает создание сбалансированной системы , как внутри себя, так и с внешней средой.

Системный подход реализует требования общей теории систем, согласно которой каждый объект должен рассматриваться как большая и сложная система и, одновременно, как элемент более общей системы. Теория систем изучает различные виды систем, их функционирование и закономерности развития. Она была разработана Людвигом фон Берталанфи (Ludwig von Bertalanffy) в XX веке. Его предшественником был Александр Александрович Богданов , который разработал «всеобщую организационную науку» тектологиюи предвосхитил некоторые положения кибернетики.

Основным объектом рассмотрения в системном подходе, теории систем, системном анализе и синтезе является система.

1.9.2. Анализ и синтез систем

Системный подход мы будем использовать для:

– анализа существующих систем;

– создания ( синтеза ) систем.

Под искусственными системами мы будем понимать:

– Продукт и/или услугу ;

– Компанию , разрабатывающую и/или выпускающую продукт (услугу);

– Рынок , для которого делается продукт (услуга).

Анализ и синтез системдолжны использовать системный подход.

Системный синтез системдолжен осуществляться в следующей последовательности: выявление потребностей, функций, принципа действия и систем (рис. 1.3) .

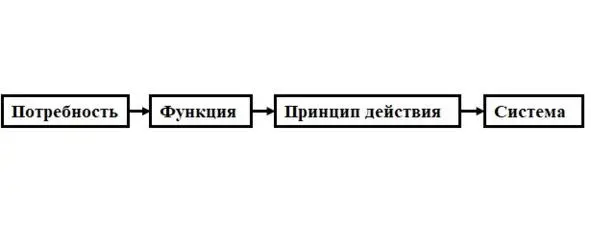

Рис. 1.3. Последовательность синтеза системы

Анализ системы осуществляется для:

– Определения потребности в данной системе;

– Выявления недостатков системы.

Определение потребности в системеосуществляется в обратном синтезу порядке (рис. 1.4):

– Анализ существующей системы , ее составных частей и процессов;

– Анализ принципа действия системы;

– Выявление главной , основных и второстепенных функций системы;

– Выявление потребности , которую удовлетворяет данная система.

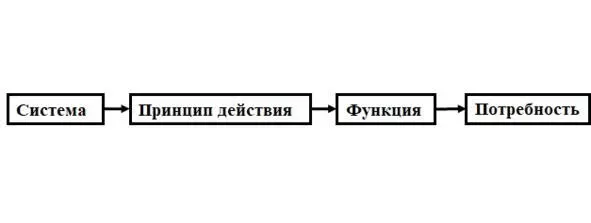

Рис. 1.4. Последовательность системного анализа

Новую систему можно строить для существующих или альтернативных принципа действия, функций и потребностей.

В дальнейшем могут быть выбраны или разработаны альтернативные системы, использующие тот же принцип действия, или альтернативные системы, выполняющие ту же функцию, но с другим принципом действия, или альтернативные системы, удовлетворяющие данную потребность, но с другой главной функцией или выявление других потребностей и построение альтернативных систем, удовлетворяющие эти потребности.

Альтернативные принципы действия можно найти, используя различные виды эффектов и трансфер технологий. Альтернативные функции можно выявить, применяя закономерности изменения функций. Альтернативные потребности можно выявить, используя закономерности развития потребностей.

Закономерности изменения функций и развития потребностей будут изложены ниже в главе 7 прогнозирование.

На рис. 1.5 показана схема выявления альтернативных принципов действия, главных функций и потребностей для построения новых систем.

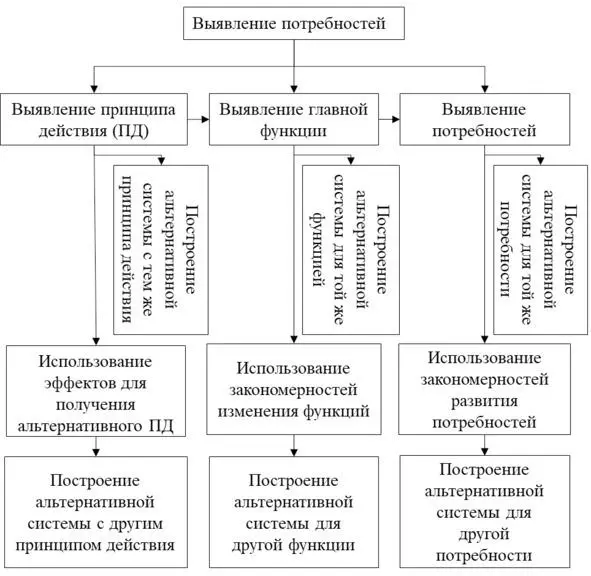

Рис. 1.5. Выявление альтернативных принципов действия, главных функций и потребностей продукта

Примечание. Под эффектами понимается не только физические, химические и биологические эффекты, но и технические эффекты, т. е. трансфер технологий.

1.9.3. Анализ выявления недостатков

Анализ системы для определения ее недостатков проводится в следующей последовательности (рис. 1.6):

– Компонентный анализ.

– Структурный анализ.

– Анализ функций.

– Диагностический анализ .

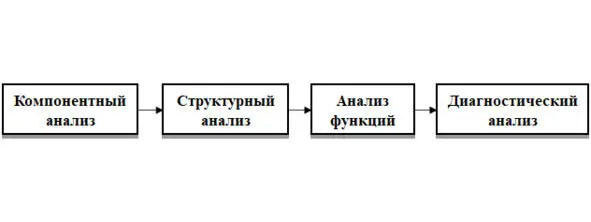

Рис. 1.6. Последовательность этапов системного анализа для выявления недостатков

Цель компонентного анализа – построить компонентную модель. Компонентом мы будем называть любой элемент системы на всех иерархических уровнях: подсистемы, системы, надсистема и окружающая среда. На этом этапе выявляются все компоненты и записываются в таблицу.

Цель структурного анализа – построить структуру системы. Определяют все связи между компонентами. Для этого строят матрицу связей.

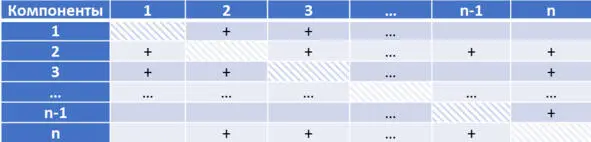

Таблица 1.1. Матрица связей

Примечание. Знаком «+» обозначено наличие связи.

Используя данные таблицы, строят графическую модель связей между компонентами (рис. 1.7).

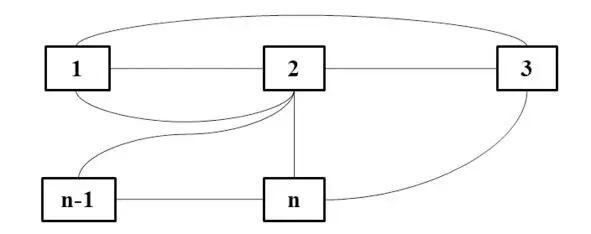

Рис. 1.7. Модель связей

Цель этапа анализа функций – построить функциональную модель. На этом этапе определяют направление и характер действия, т. е. функции.

Таблица функций представлена в табл. 1.2.

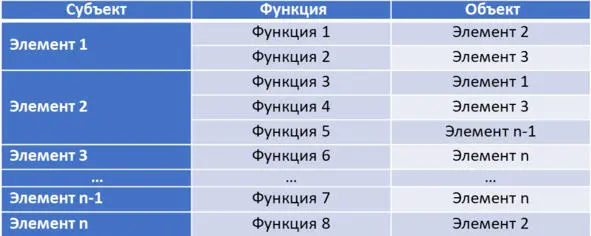

Таблица 1.2. Функции элементов

Примечание. У одного элемента может быть несколько функций.

По таблице функций (табл. 1.2) строят графическую функциональную модель.

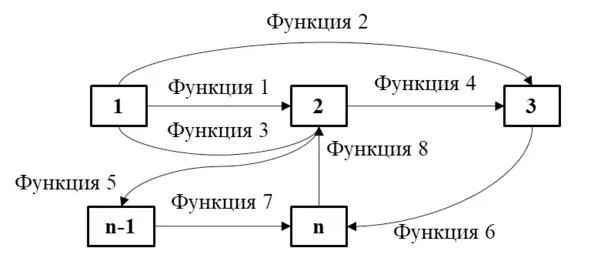

Рис. 1.8. Функциональную модель

Рис. 1.8. Функциональную модель

Цель диагностического анализа – построить диагностическую модель (табл. 1.3), т. е. оценить функции и потоки.

Таблица 1.3. Диагностическая матрица

По таблице диагностической матрицы (табл. 1.3) строят графическую диагностическую модель (рис. 1.9).

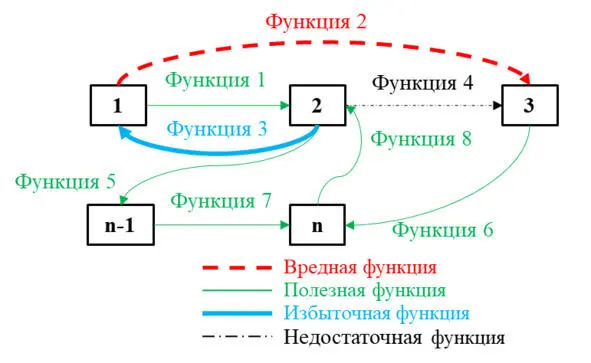

Рис. 1.9. Диагностическая модель
