Имена объектов глобальны в пределах компьютера (или всех процессоров на многопроцессорной системе) и невидимы через сеть. Однако метод parse диспетчера объектов позволяет получать доступ к именованным объектам, существующим на других компьютерах. Так, диспетчер ввода-вывода, предоставляющий сервисы объектов «файл», расширяет функции диспетчера объектов для работы с файлами на удаленных компьютерах. При запросе на открытие объекта «файл» на удаленном компьютере диспетчер объектов вызывает метод parse, что позволяет диспетчеру ввода-вывода перехватить запрос и направить его сетевому редиректору — драйверу, обращающемуся к файлам через сеть. Серверный код на удаленной Windows-системе вызывает диспетчер объектов и диспетчер ввода-вывода на этой системе для поиска нужного объекта «файл» и возврата данных через сеть.

ЭКСПЕРИМЕНТ: просмотр именованных базовых объектов

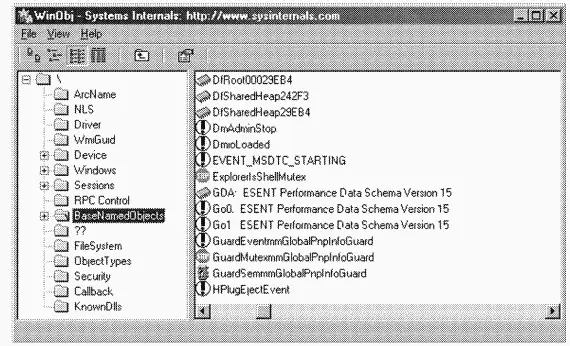

Список именованных базовых объектов можно просмотреть с помощью утилиты Winobj. Запустите Winobj.exe и щелкните каталог \BaseNamedObjects, как показано ниже.

Именованные объекты отображаются справа. Тип объектов обозначается следующими значками:

•«stop» — мьютексы;

•в виде микросхем памяти — разделы (объекты «проекция файла»);

•в виде восклицательного знака — события;

•похожие на светофоры — семафоры;

•в виде изогнутой стрелки — символьные ссылки.

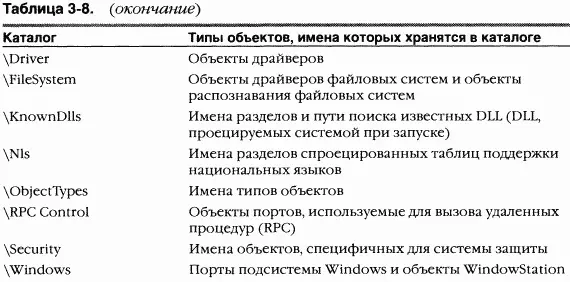

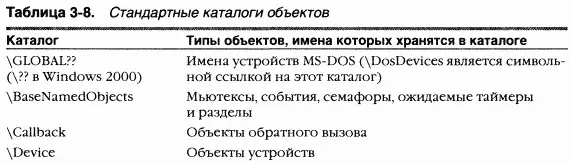

C помощью этих объектов диспетчер объектов поддерживает иерархическую структуру пространства имен. Этот объект аналогичен каталогу файловой системы и содержит имена других объектов, а также другие каталоги объектов. Он включает информацию, достаточную для трансляции имен объектов в указатели на сами объекты. Диспетчер использует указатели для создания описателей объектов, возвращаемых программам пользовательского режима. Каталоги для хранения объектов могут создаваться как кодом режима ядра (включая компоненты исполнительной системы и драйверы устройств), так и кодом пользовательского режима (в том числе подсистемами). Например, диспетчер ввода-вывода создает каталог объектов \Device с именами объектов, представляющих устройства ввода-вывода.

B некоторых файловых системах (например, NTFS и отдельных UNIX-системах) с помощью символьной ссылки можно создать имя файла или каталога, которое при использовании будет транслироваться операционной системой в другое имя файла или каталога. Символьные ссылки — простой метод неявного разделения файлов или каталогов за счет создания перекрестных ссылок между различными каталогами в обычной иерархической структуре каталогов.

Диспетчер объектов реализует объект «символьная ссылка», который выполняет аналогичную функцию в отношении имен объектов в пространстве имен. Символьная ссылка может находиться в любом месте строки с именем объекта. Когда вызывающая программа ссылается на имя объекта «символьная ссылка», диспетчер просматривает пространство имен в поисках такого объекта. Далее он анализирует содержимое символьной ссылки и находит строку, которую надо подставить вместо ссылки. После этого начинается поиск другого объекта, соответствующего полученному имени.

Исполнительная система использует такие объекты при трансляции имен устройств в стиле MS-DOS во внутренние имена устройств Windows. Пользователь обращается к гибким и жестким дискам по именам A:, B:, С: и т. д. или к последовательным портам по именам COMl, COM2 и т. п. Подсистема Windows делает эти объекты «символьная ссылка» в защищенные глобальные данные, помещая их в каталог объектов \?? (в Windows 2000) или \GLOBAL?? (в Windows XP и Windows Server 2003).

Windows NT изначально создавалась в расчете на регистрацию в системе одного интерактивного пользователя и выполнение лишь одного экземпляра любого из интерактивных приложений. Добавление Windows Terminal Services в Windows 2000 Server и поддержки быстрого переключения пользователей в Windows XP потребовало некоторых изменений в модели пространства имен диспетчера объектов для поддержки множества интерактивных пользователей одновременно. (Базовые сведения о службах терминала и сеансах см. в главе 1.)

Пользователь, зарегистрированный в консольном сеансе, получает доступ к глобальному пространству имен, которое является первым экземпляром пространства имен. Дополнительные сеансы получают свое (закрытое) представление пространства имен, называемое локальным пространством имен. Части пространства имен, локальные для каждого сеанса, включают \Dos-Devices, \Windows и \BaseNamedObjects. Формирование раздельных копий одних и тех же частей называется созданием экземпляров (instancing) пространства имен. Создание экземпляров каталога \DosDevices позволяет каждому пользователю обозначать сетевые дисковые устройства разными буквами и по-разному именовать такие объекты, как, например, последовательные порты. B Windows 2000 глобальный каталог \DosDevices называется \?? и является каталогом, на который указывает символьная ссылка \DosDevices, а локальные каталоги \DosDevices идентифицируются по идентификатору для сеанса сервера терминала. B Windows XP и более поздних операционных системах глобальный каталог \DosDevices называется \Global?? и является каталогом, на который указывает \DosDevices, а локальные каталоги \DosDevices определяются по идентификатору сеанса входа (logon session).

Win32k.sys создает в каталоге \Windows интерактивный oбъeктWindow-Station, \WinSta0. Среда Terminal Services может поддерживать несколько интерактивных пользователей, но для сохранения иллюзии доступа к предопределенному интерактивному объекту WindowStation в Windows каждому пользователю нужна собственная версия WinSta0. Наконец, в каталоге \BaseNamedObjects приложения и система создают разделяемые объекты, включая события, мьютексы и разделы. Если приложение, создающее именованный объект, запущено двумя пользователями, то в каждом сеансе нужна своя версия этого объекта, чтобы два экземпляра приложения не мешали друг другу, обращаясь к одному объекту.

Диспетчер объектов реализует локальное пространство имен, создавая закрытые версии трех каталогов, которые находятся в каталоге, сопоставленном с сеансом пользователя (\Sessions\X, где X — идентификатор сеанса). Например, когда некое Windows-приложение во время удаленного сеанса номер 2 создает именованное событие, диспетчер объектов перенаправляет имя этого объекта из \BaseNamedObjects в \Sessions\2\BaseNamedObjects.
