Выделение и использование памяти через функции AWE осуществляется в три этапа.

1. Выделение физической памяти.

2. Создание региона виртуального адресного пространства — окна, на которое будут проецироваться представления физической памяти.

3. Проецирование на окно представлений физической памяти.

Для выделения физической памяти приложение вызывает Windows-функцию AllocateUserPhysicalPages. (Эта функция требует, чтобы у пользователя была привилегия Lock Pages In Memory.) Затем приложение обращается к Windows-функции VirtucriAlloc с флагом MEM_PHYSICAL, чтобы создать окно в закрытой части адресного пространства процесса, на которое проецируется (частично или полностью) ранее выделенная физическая память. Память, выделенная через AWE, может быть использована почти всеми функциями Windows API. (Например, функции Microsoft DirectX ее не поддерживают.)

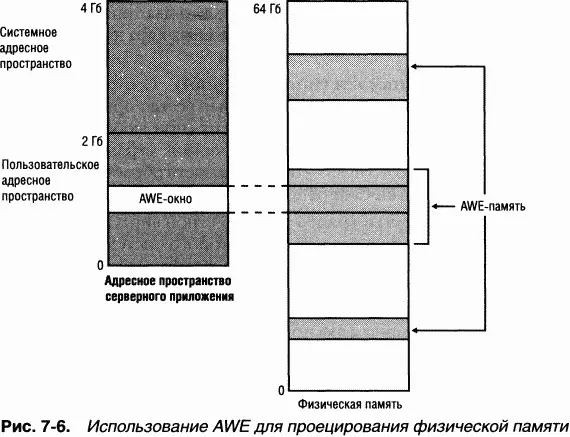

Если приложение создает в своем адресном пространстве окно размером 256 Мб и выделяет 4 Гб физической памяти (в системе с объемом физической памяти более 4 Гб), то оно получает доступ к любой части физической памяти, проецируя ее на это окно через Wmdows-функции MapUserPhysicalPages или MapUserPhysicalPagesScatter. Размер физической памяти, единовременно доступный приложению при такой схеме выделения, определяется размером окна в виртуальном адресном пространстве. Ha рис. 7–6 показано AWE-ОKHO в адресном пространстве серверного приложения, на которое проецируется регион физической памяти, предварительно выделенный через AllocateUserPhysicalPages.

AWE-функции имеются во всех выпусках Windows и доступны независимо от объема физической памяти в системе. Однако AWE наиболее полезен в системах с объемом физической памяти не менее 2 Гб, поскольку тогда этот механизм — единственное средство для прямого использования более чем 2 Гб памяти 32-разрядным процессом. Еще одно его применение — защита. Так как AWE-память никогда не выгружается на диск, данные в этой памяти никогда не имеют копии в страничном файле, а значит, никто не сумеет просмотреть их, загрузив компьютер с помощью альтернативной операционной системы.

Теперь несколько слов об ограничениях, налагаемых на память, которая выделяется и проецируется с помощью AWE-функций.

•Страницы такой памяти нельзя разделять между процессами.

•Одну и ту же физическую страницу нельзя проецировать по более чем одному виртуальному адресу в рамках одного процесса.

•B более старых версиях Windows страницы такой памяти могут иметь единственный атрибут защиты — «для чтения и записи». B Windows Server

2003 Service Pack 1 и выше также поддерживаются атрибуты «нет доступа» и «только для чтения».

O структурах данных таблицы страниц, используемой для проецирования памяти в системах с более чем 4 Гб физической памяти, см. раздел «Phy-sical Address Extension (PAE)» далее в этой главе.

При инициализации системы диспетчер памяти создает два типа динамических пулов памяти, используемых компонентами режима ядра для выделения системной памяти.

• Пул неподкачиваемой памяти (nonpaged pool)Состоит из диапазонов системных виртуальных адресов, которые всегда присутствуют в физической памяти и доступны в любой момент (при любом IRQL и из контекста любого процесса) без генерации ошибок страниц. Одна из причин существования такого пула — невозможность обработки ошибок страниц при IRQL уровня «DPC/dispatch» и выше (см. главу 2).

• Пул подкачиваемой памяти (paged pool)Регион виртуальной памяти в системном пространстве, содержимое которого система может выгружать в страничный файл и загружать из него. Драйверы, не требующие доступа к памяти при IRQL уровня «DPC/dispatch» и выше, могут использовать память из этого пула. Он доступен из контекста любого процесса. Оба пула находятся в системном адресном пространстве и проецируются на виртуальное адресное пространство любого процесса (их начальные адреса в системной памяти перечислены в таблице 7–8). Исполнительная система предоставляет функции для выделения и освобождения памяти в этих пулах (см. описание функций, чьи имена начинаются c ExAllocatePool, в Windows DDK).

B однопроцессорных системах создается три пула подкачиваемой памяти, а в многопроцессорных — пять. Наличие нескольких подкачиваемых пулов уменьшает частоту блокировки системного кода при одновременных обращениях нескольких потоков к процедурам управления пулами. Начальный размер подкачиваемого и неподкачиваемого пулов зависит от объема физической памяти и может при необходимости расти до максимального значения, вычисляемого в период загрузки системы.

ПРИМЕЧАНИЕ Будущие выпуски Windows, возможно, будут поддерживать пулы динамических размеров, а значит, лимита на максимальный размер больше не будет. Таким образом, в приложениях и драйверах устройств нельзя исходить из того, что максимальный размер пула является фиксированной величиной в любой системе.

Чтобы установить другие начальные размеры этих пулов, измените значения параметров NonPagedPoolSize и PagedPoolSize в разделе реестра HKLM\ SYSTEM\CurrentControlSet\Control\Session Manager\Memory Management с 0 (при этом система сама вычисляет размеры) на нужные величины (в байтах). Ho вы не сможете превысить предельные значения, перечисленные в таблице 7–5. Значение OxFFFFFFFF для PagedPoolSize указывает, что выбран наибольший из возможных размеров, однако увеличение пула подкачиваемой памяти будет происходить за счет записей системной таблицы страниц (page table entries, РТЕ).

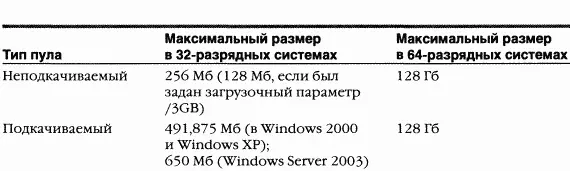

Таблица 7–5. Максимальные размеры пулов

Рассчитанные значения размеров хранятся в четырех переменных ядра, три из которых экспортируются как счетчики производительности. Имена переменных, счетчиков и параметров реестра, позволяющих изменять размеры пулов, перечислены в таблице 7–6.

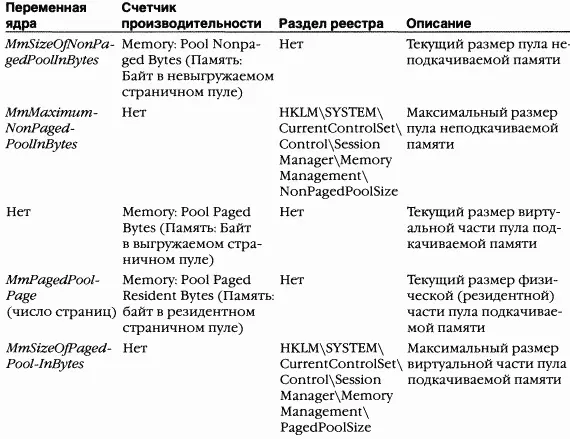

Таблица 7–6. Переменные и счетчики производительности, отражающие размеры системных пулов

ЭКСПЕРИМЕНТ: определяем максимальные размеры пулов

Поскольку пулы подкачиваемой и неподкачиваемой памяти являются критическими ресурсами системы, важно знать, когда их размер приближается к расчетному для вашей системы пределу, чтобы задать значение, отличное от установленного по умолчанию в соответствующих параметрах реестра. Счетчики выводят лишь текущий, но не максимальный размер, поэтому вы не узнаете о приближении к лимиту, пока не достигнете его. (Как уже говорилось, будущие версии Windows, возможно, будут поддерживать пулы динамических размеров. И тогда необходимость в проверке максимальных размеров пулов отпадет.)
