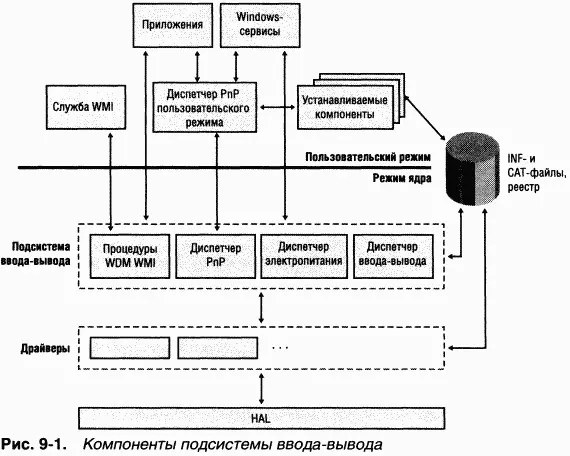

•Для установки драйверов используются INF-файлы; они связывают конкретное аппаратное устройство с драйвером, который берет на себя ведущую роль в управлении этим устройством. Содержимое INF-файла состоит из инструкций, описывающих соответствующее устройство, исходное и целевое местонахождение файлов драйвера, изменения, которые нужно внести в реестр при установке драйвера, и информацию о зависимостях драйвера. B САТ-файлах хранятся цифровые подписи, которые удостоверяют файлы драйверов, прошедших испытания в лаборатории Microsoft Windows Hardware Quality Lab (WHQL).

•Уровень абстрагирования от оборудования (HAL) изолирует драйверы от специфических особенностей конкретных процессоров и контроллеров прерываний, поддерживая API, скрывающие межплатформенные различия. B сущности HAL является драйвером шины для тех устройств на материнской плате компьютера, которые не контролируются другими драйверами.

Диспетчер ввода-вывода (I/O manager) определяет модель доставки запросов на ввод-вывод драйверам устройств. Подсистема ввода-вывода управляется пакетами. Большинство запросов ввода-вывода представляется пакетами запросов ввода-вывода (I/O request packets, IRP), передаваемых от одного компонента подсистемы ввода-вывода другому. (Как вы еще убедитесь, исключением является быстрый ввод-вывод, при котором IRP не используются.) Подсистема ввода-вывода позволяет индивидуальному потоку приложения управлять сразу несколькими запросами на ввод-вывод. IRP — это структура данных, которая содержит информацию, полностью описывающую запрос ввода-вывода (подробнее об IRP см. раздел «Пакеты запросов ввода-вывода» далее в этой главе).

Диспетчер ввода-вывода создает IRP (представляющий операцию ввода-вывода), передает указатель на IRP соответствующему драйверу и удаляет пакет по завершении операции ввода-вывода. Драйвер, получивший IRP, выполняет указанную в пакете операцию и возвращает IRP диспетчеру ввода-вывода, чтобы тот либо завершил эту операцию, либо передал пакет другому драйверу для дальнейшей обработки.

Диспетчер ввода-вывода не только создает и уничтожает IRP, но и содержит общий для различных драйверов код, который они используют при обработке ввода-вывода. Благодаря этому драйверы стали проще и компактнее. Так, одна из функций диспетчера ввода-вывода позволяет драйверу вызывать другие драйверы. Этот диспетчер также управляет буферами запросов ввода-вывода, таймаутами драйверов и регистрирует, какие устанавливаемые файловые системы загружаются в операционную систему. Драйверы устройств могут вызывать около сотни функций, предоставляемых диспетчером ввода-вывода.

Диспетчер ввода-вывода также предоставляет гибкие сервисы ввода-вывода, на основе которых подсистемы окружения (например, Windows и POSIX) реализуют свои функции. B их число входят весьма изощренные сервисы асинхронного ввода-вывода, которые дают возможность разработчикам создавать высокопроизводительные масштабируемые серверные приложения.

Унифицированный модульный интерфейс драйверов позволяет диспетчеру ввода-вывода вызывать любой драйвер, ничего не зная о его структуре и внутреннем устройстве. Операционная система обрабатывает запросы на ввод-вывод так, будто они адресованы файлам; драйвер преобразует запросы к виртуальному файлу в запросы, специфичные для устройства. Драйверы также могут вызывать друг друга (через диспетчер ввода-вывода), обеспечивая многоуровневую независимую обработку запросов на ввод-вывод.

Кроме обычных функций для открытия, закрытия, чтения и записи подсистема ввода-вывода Windows предоставляет ряд дополнительных функций, например для асинхронного, прямого и буферизованного ввода-вывода, а также для ввода-вывода по механизму «scatter/gather»* (см. раздел «Типы ввода-вывода» далее в этой главе).

* Механизм, позволяющий интерпретировать, записывать и считывать физически нелинейную область памяти как единое целое. — Прим. перев.

Большинство операций ввода-вывода не требует участия всех компонентов подсистемы ввода-вывода. Как правило, запрос на ввод-вывод выдается приложением, выполняющим соответствующую операцию (например, чтение данных с устройства); такие операции обрабатываются диспетчером ввода-вывода, одним или несколькими драйверами устройств и HAL.

Как уже упоминалось, в Windows потоки выполняют операции ввода-вывода над виртуальными файлами. Операционная система абстрагирует все запросы на ввод-вывод, скрывая тот факт, что конечное устройство ввода-вывода может и не быть устройством с файловой структурой. Это позволяет обобщить интерфейс между приложениями и устройствами. Таким образом, виртуальный файл относится к любому источнику или приемнику ввода-вывода (файлу, каталогу, именованному каналу и почтовому ящику), который рассматривается как файл. Все считываемые или записываемые данные представляются простыми потоками байтов, направляемыми в виртуальные файлы. Приложения пользовательского режима (к какой бы подсистеме они ни относились — Windows или POSIX) вызывают документированные функции, которые в свою очередь обращаются к внутренним функциям подсистемы ввода-вывода для чтения/записи файла и для выполнения других операций. Запросы, адресованные виртуальным файлам, диспетчер ввода-вывода динамически направляет соответствующим драйверам устройств. Базовая схема обработки запроса на ввод-вывод показана на рис. 9–2.

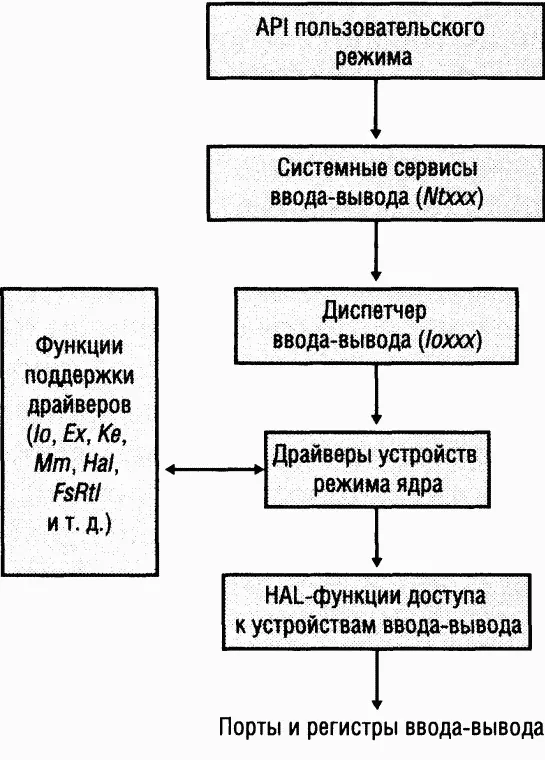

Рис. 9–2. Схема обработки типичного запроса на ввод-вывод

Далее мы детальнее рассмотрим эти компоненты, исследуем различные типы драйверов устройств, рассмотрим их структуру, загрузку, инициализацию и обработку запросов на ввод-вывод. Кроме того, мы обсудим роль и функциональность диспетчеров PnP и электропитания.

Для интеграции с диспетчером ввода-вывода и другими компонентами подсистемы ввода-вывода драйвер устройства должен быть написан в соответствии с правилами, специфичными для управляемого им типа устройств и для его роли в управлении такими устройствами. Здесь мы познакомимся с типами драйверов устройств, поддерживаемых Windows, и исследуем внутреннюю структуру драйвера устройства.

Windows поддерживает множество типов драйверов устройств и сред их программирования. Среды программирования могут различаться даже для драйверов одного типа — в зависимости от типа устройства, для которого предназначен драйвер. Драйверы могут работать в двух режимах: в пользовательском или в режиме ядра. Windows поддерживает несколько типов драйверов пользовательского режима:
