Драйверы, использующие ввод-вывод без управления для доступа к буферам, которые могут быть расположены в пользовательском пространстве, должны проверять, что адреса буфера действительны и не ссылаются на память режима ядра. Если они этого не делают, появляется вероятность краха системы или уязвимости в системе защиты, так как приложения получают доступ к памяти режима ядра или возможность внедрения своего кода в ядро. Функции ProbeForRead и ProbeForWrite, которые ядро предоставляет драйверам, проверяют, полностью ли умещается буфер в пользовательской части адресного пространства. Чтобы избежать краха из-за ссылки на недопустимый адрес, драйверы могут обращаться к буферам пользовательского режима из кода обработки исключений (блоков try/except), который перехватывает любые попытки доступа по неправильным адресам и транслирует их в коды ошибок для передачи приложению.

B этом разделе вы увидите, как обрабатывается запрос синхронного ввода-вывода к одноуровневому драйверу режима ядра. Такая обработка проходит в семь этапов.

1. Запрос на ввод-вывод передается через DLL подсистемы.

2. DLL подсистемы вызывает сервис NtWriteFile диспетчера ввода-вывода.

3. Диспетчер ввода-вывода создает IRP, описывающий запрос, и посылает его драйверу (в данном случае — драйверу устройства), вызывая свою функцию IoCallDriver.

4. Драйвер передает данные из IRP на устройство и инициирует операцию ввода-вывода.

5. Драйвер уведомляет о завершении ввода-вывода, генерируя прерывание.

6. Когда устройство завершает операцию и вызывает прерывание, драйвер устройства обслуживает прерывание.

7. Драйвер вызывает функцию IoCompleteRequest диспетчера ввода-вывода, чтобы уведомить его о завершении обработки IRP, и диспетчер ввода-вывода завершает данный запрос на ввод-вывод.

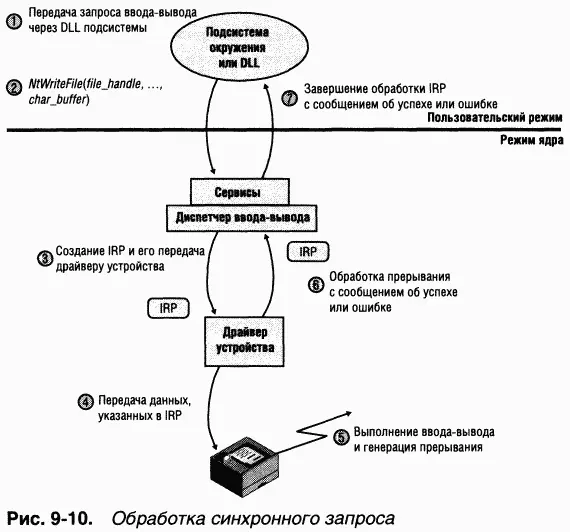

Эти семь этапов показаны на рис. 9-10.

Теперь, когда мы знаем, как инициируется ввод-вывод, рассмотрим обслуживание прерывания и завершение ввода-вывода.

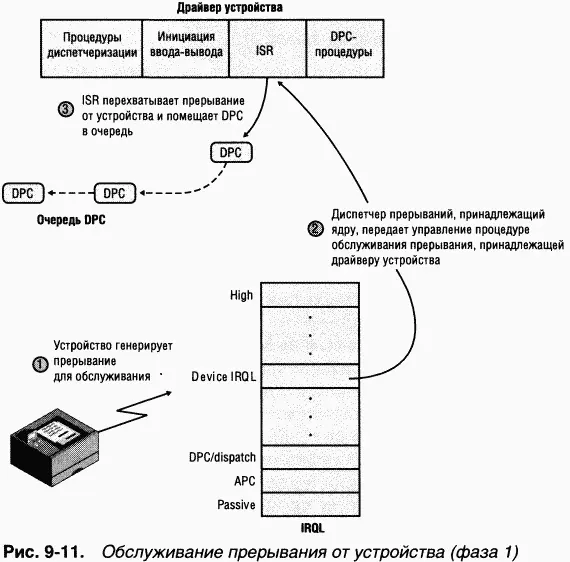

Завершая передачу данных, устройство генерирует прерывание, после чего в дело вступают ядро Windows, диспетчер ввода-вывода и драйвер устройства. Ha рис. 9-11 показана первая фаза этого процесса. (Механизм диспетчеризации прерываний, включая DPC, описывается в главе 3. Мы кратко повторяем этот материал, потому что DPC играют ключевую роль в обработке ввода-вывода.)

Когда устройство генерирует прерывание, процессор передает управление обработчику ловушки ядра, который находит ISR для этого устройства по таблице диспетчеризации прерываний. ISR в Windows обычно обрабатывают прерывания от устройств в два этапа. При первом вызове ISR, как правило, остается на уровне Device IRQL ровно столько времени, сколько нужно для того, чтобы сохранить состояние устройства и запретить дальнейшие прерывания от него. После этого ISR помещает DPC в очередь и, закрыв прерывание, завершается. Впоследствии, при вызове DPC-процедуры драйвер устройства заканчивает обработку прерывания, а затем вызывает диспетчер ввода-вывода для завершения ввода-вывода и удаления IRR Этот драйвер также может начать выполнение следующего запроса ввода-вывода, ждущего в очереди устройства.

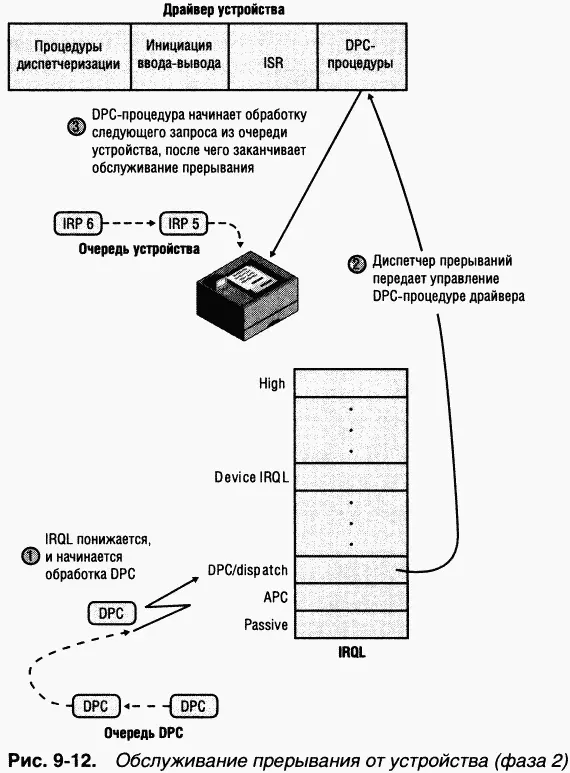

Преимущество выполнения большей части обработки прерываний от устройств через DPC в том, что это разрешает любые блокируемые прерывания с приоритетами от «Device IRQL» до «DPC/dispatch» — пока не началась обработка DPC, имеющего более низкий приоритет. A за счет этого удается более оперативно (чем это могло бы быть в ином случае) обслуживать прерывания среднего приоритета. Вторая фаза ввода-вывода (обработка DPC) показана на рис. 9-12.

После того как DPC-процедура драйвера выполнена, до завершения запроса на ввод-вывод остается проделать кое-какую оставшуюся работу. Третья стадия обработки ввода-вывода называется завершением ввода-вывода (I/O completion) и начинается с вызова драйвером функции IoСотрleteRequest для уведомления диспетчера ввода-вывода о том, что обработка запроса, указанного в IRP (и принадлежащих ему блоках стека), закончена. Действия, выполняемые на этом этапе, различны для разных операций ввода-вывода. Например, все сервисы ввода-вывода записывают результат операции в блок статуса ввода-вывода (I/O status block) — структуру данных, предоставляемую вызывающим потоком. Некоторые сервисы, выполняющие буферизованный ввод-вывод, требуют возврата данных вызывающему потоку через подсистему ввода-вывода.

B любом случае подсистема ввода-вывода должна копировать отдельные данные из системной памяти в виртуальное адресное пространство процесса, которому принадлежит вызывающий поток. Если IRP выполняется синхронно, это адресное пространство является текущим и доступно напрямую, но если IRP обрабатывается асинхронно, диспетчер ввода-вывода должен отложить завершение IRP до тех пор, пока у него не появится возможность обращаться к нужному адресному пространству. Чтобы получить доступ к виртуальному адресному пространству процесса, которому принадлежит вызывающий поток, диспетчер ввода-вывода должен передавать данные «в контексте вызывающего потока», т. е. при выполнении этого потока (иначе говоря, процесс этого потока должен быть текущим, а его адресное пространство — активным на процессоре). Эту задачу диспетчер ввода-вывода решает, ставя в очередь данному потоку APC режима ядра (рис. 9-13).

Как уже говорилось в главе 3, APC выполняется только в контексте определенного потока, a DPC — в контексте любого потока. Это означает, что DPC не затрагивает адресное пространство процесса пользовательского режима. Вспомните также, что приоритет программного прерывания у DPC выше, чем у APC

B следующий раз, когда поток начинает выполняться при низком IRQL, ему доставляется отложенный APC Ядро передает управление АРС-процедуpe диспетчера ввода-вывода, которая копирует данные (если они есть) и код возврата в адресное пространство процесса вызывающего потока, освобождает IRP, представляющий данную операцию ввода-вывода, и переводит описатель файла (и любое событие или порт завершения ввода-вывода, если таковой объект предоставлен вызывающим потоком) в свободное состояние. Теперь ввод-вывод считается завершенным. Вызывающий поток или любые другие потоки, ждущие на описателе файла (или иного объекта), выходят из состояния ожидания и переходят в состояние готовности к выполнению. Вторая фаза завершения ввода-вывода показана на рис. 9-14.
