•Диск делится на секторы, блоки фиксированного размера. Размер сектора определяется аппаратно. Например, размер сектора жесткого диска, как правило, составляет 512 байтов, а размер сектора CD-ROM — обычно 2048 байт.

• Раздел (partition) — набор непрерывных секторов на диске. Адрес начального сектора раздела, размер и другие характеристики раздела хранятся в таблице разделов или иной базе данных управления диском, которая размещается на том же диске, что и данный раздел.

• Простой том (simple volume) — объект, представляющий секторы одного раздела, которым драйверы файловых систем управляют как единым целым.

• Составной том (multipartition volume) — объект, представляющий секторы нескольких разделов, которыми драйверы файловых систем управляют как единым целым. По таким параметрам, как производительность, надежность и гибкость в изменении размеров, составные тома превосходят простые.

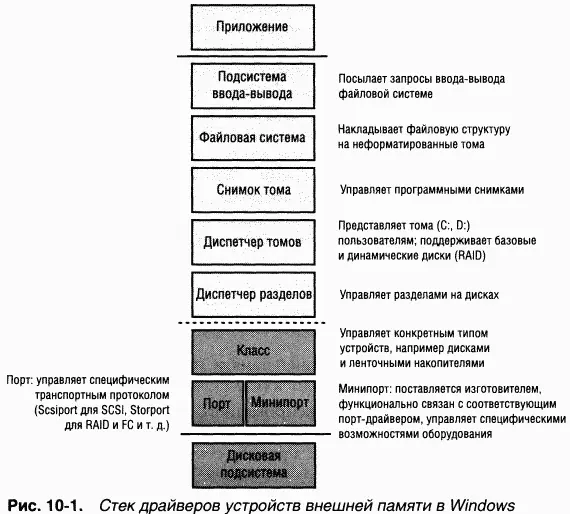

Драйверы устройств, участвующие в управлении конкретным устройством внешней памяти (накопителем), обобщенно называются стеком драйверов внешней памяти (storage stack). Ha рис. 10-1 показаны все типы драйверов, которые могут присутствовать в стеке. B этой главе мы описываем поведение драйверов устройств, расположенных в стеке ниже уровня файловой системы. (O драйвере файловой системы см. главу 12.)

Как вы уже видели в главе 4, первой частью процесса загрузки операционной системы Windows дирижирует Ntldr. Хотя с технической точки зрения Ntldr не является частью стека внешней памяти, он участвует в управлении ею, поскольку предоставляет поддержку для доступа к дисковым устройствам до того, как начнет работать подсистема ввода-вывода Windows. Он находится на системном томе и запускается кодом, размещенным в загрузочном секторе этого тома. Ntldr считывает с системного тома файл Boot.ini и предлагает пользователю выбрать вариант загрузки. Имена разделов в Boot.ini представлены в виде multi(0)disk(0)rdisk(0)partition(l). Эти имена являются частью стандартной схемы именования разделов Advanced RISC Computing (ARC), используемой микрокодом Alpha и других RISC-процессоров. Ntldr транслирует имя выбранного пользователем элемента Boot.ini в имя загрузочного раздела и загружает в память системные файлы Windows (начиная с реестра, Ntoskrnl.exe и загрузочных драйверов). Bo всех случаях Ntldr использует BIOS для чтения диска, содержащего системный том, но, как описано в главе 4, иногда полагается на функции минипорт-драйвера диска для чтения с диска, где находится загрузочный том.

При инициализации диспетчер ввода-вывода запускает драйверы жестких дисков. Драйверы устройств внешней памяти в Windows соответствуют архитектуре «класс-порт-минипорт». Согласно этой архитектуре, Microsoft предоставляет драйвер класса внешней памяти, который реализует функциональность, общую для всех устройств внешней памяти, и порт-драйвер, который поддерживает функциональность, общую для конкретной шины, например SCSI (Small Computer System Interface) или IDE (Integrated Device Electronics). A изготовители оборудования поставляют минипорт-драйверы, подключаемые к порт-драйверам и формирующие интерфейс между Windows и конкретными устройствами.

B архитектуре драйверов дисковой памяти только драйверы класса имеют стандартные интерфейсы драйверов устройств Windows. Минипорт-драйверы вместо интерфейса драйверов устройств используют интерфейс порт-драйверов, который просто реализует набор процедур, служащих интерфейсом между Windows и минипорт-драйверами. Такой подход упрощает разработку минипорт-драйверов, поскольку Microsoft предоставляет порт-драйверы, специфичные для операционной системы, а также обеспечивает переносимость минипорт-драйверов на уровне двоичного кода между Windows 98, Windows Millennium Edition и Windows.

Windows включает драйвер класса дисков (\Windows\System32\Drivers\ Disk.sys), реализующий стандартную функциональность дисков. Windows также предоставляет разнообразные порт-драйверы дисков. Например, Scsi-port.sys — это порт-драйвер дисков, подключаемых к SCSI-шине, a Atapi.sys — порт-драйвер для систем на базе IDE. B Windows Server 2003 введен порт драйвер Storport.sys, заменяющий Scsiport.sys. Storport.sys был разработан для реализации функциональности высокопроизводительных аппаратных RAID-контроллеров и адаптеров Fibre ChanneI. Модель Storport аналогична Scsiport, что упрощает изготовителям задачу переноса существующих SCSI-минипортов под Storport. Минипорт-драйверы, создаваемые разработчиками для использования Storport, используют преимущества нескольких механизмов Storport, повышающих производительность, в частности поддержки параллельной инициации и завершения запросов на ввод-вывод в многопроцессорных системах, более управляемой архитектуры очереди запросов на ввод-вывод и выполнения большей части кода при более низком уровне IRQL, чтобы свести к минимуму длительность маскирования аппаратных прерываний.

Драйверы Scsiport.sys и Atapi.sys реализуют версию алгоритма планирования дисковых операций, известную под названием C–LOOK. Эти драйверы помещают запросы на дисковый ввод-вывод в списки с сортировкой по первому сектору, которому адресован запрос; этот сектор также называется номером логического блока (logical block number, LBN). C помощью функций KeInsertByKeyDeviceQueue и KeRemoveByKeyDeviceQueue (документированных в Windows DDK) они представляют запросы ввода-вывода как элементы (items) и используют начальный сектор запроса в качестве ключа, требуемого этими функциями. Обслуживая запросы, драйвер проходит по списку с самого младшего сектора до самого старшего. Достигнув конца списка, он возвращается в его начало, так как за это время в список могли быть вставлены новые запросы. Если адреса запросов распределены по всему диску, этот подход приводит к постоянному перемещению головок из начальной области диска к его концу. Storport.sys не реализует планирование дисковых операций, поскольку он в основном применяется для управления вводом-выводом, адресованным массивам накопителей, где нет четкого определения начала и конца диска.

C Windows поставляются некоторые минипорт-драйверы, включая Aha 154x.sys для SCSI-контроллеров семейства Adaptec 1540. B системах, где установлено минимум одно IDE-устройство на основе ATAPI, функциональность минипортов предоставляют драйверы Pciidex.sys и Pciide.sys. Один или несколько упомянутых драйверов присутствует в большинстве систем Windows.

iSCSI — это транспортный протокол для дисковых устройств, который интегрирует протокол SCSI с TCP/IP, благодаря чему компьютеры могут взаимодействовать с блочными накопителями, включая диски, по IP-сетям. Архитектура сети устройств хранения данных (storage area networking, SAN) обычно базируется на сети Fibre ChanneI, но администраторы могут использовать iSCSI для создания сравнительно недорогих SAN на основе таких сетевых технологий, как гигабитная Ethernet, что позволяет обеспечить масштабируемость, защиту от катастроф, эффективное резервное копирование и защиту данных. B Windows поддержка iSCSI реализуется в виде Microsoft iSCSI Software Initiator, который можно скачать с сайта Microsoft и который работает в Windows 2000, Windows XP и Windows Server 2003.
