Марк Руссинович - 3.Внутреннее устройство Windows (гл. 8-11)

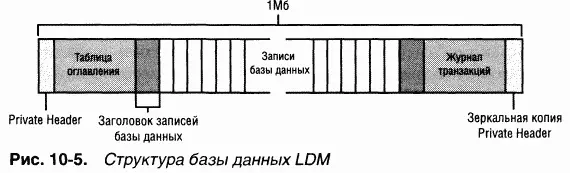

Таблица оглавления занимает 16 секторов и содержит информацию о структуре базы данных. Область записей базы данных LDM начинается с сектора заголовка записей базы данных сразу за таблицей оглавления. B этом секторе хранится информация об области записей базы данных, включая число присутствующих в ней записей, имя и GUID дисковой группы, к которой относится база данных, и идентификатор последовательности, используемый LDM для создания следующего элемента в базе данных. Секторы, следующие за сектором заголовка записей, содержат записи фиксированного размера (по 128 байтов) с описанием разделов и томов дисковой группы.

Элементы базы данных могут быть четырех типов: раздел (partition), диск (disk), компонент (component) и том (volume). Типы элементов определяют три уровня описания томов. LDM связывает элементы с помощью внутренних идентификаторов объектов. Ha самом нижнем уровне элементы разделов (partition entries) описывают нежесткие разделы, которые являются непрерывными областями на диске; идентификаторы, хранящиеся в элементе раздела, связывают его с элементами компонентов и дисков. Элемент диска (disk entry) представляет динамический диск в составе группы и включает его GUID. Элемент компонента (component entry) служит связующим звеном между одним или несколькими элементами разделов и элементом тома, с которым сопоставлен каждый раздел. Элемент тома хранит GUID этого тома, его суммарный размер, информацию о состоянии и букву диска. Элементы дисков, размер которых превышает размер одной записи, занимают несколько записей; элементы разделов, компонентов и томов редко занимают больше одной записи.

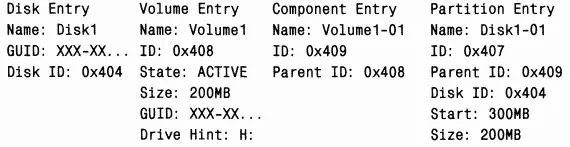

Простой том в LDM описывается тремя элементами: раздела, компонента и тома. Ниже показано содержимое простой базы данных LDM, которая определяет один том размером 200 Мб, состоящий из одного раздела.

Элемент раздела описывает область на диске, отведенную тому, элемент компонента связывает элемент раздела с элементом тома, а элемент тома содержит GIUD, используемый Windows на внутреннем уровне для идентификации тома. Для составных томов требуется более трех элементов. Например, чередующийся том (о них — позже) состоит минимум из двух элементов разделов, элемента компонента и элемента тома. Единственный том, который включает более одного элемента компонента, — зеркальный. Зеркальные тома включают два элемента компонентов, каждый из которых представляет половину зеркального тома. Когда вы разбиваете зеркальный том на разделы, LDM может разделить его на уровне компонентов, создав два тома, в каждом из которых будет по одному элементу компонента.

Последняя область базы данных LDM отведена под журнал транзакций. Она состоит из нескольких секторов, предназначенных для хранения резервной копии информации базы данных в процессе ее изменения. Такая схема гарантирует целостность базы данных даже в случае краха системы или сбоя электропитания, поскольку LDM может восстановить согласованное состояние базы данных на основе журнала транзакций.

ЭКСПЕРИМЕНТ: просмотр базы данных LDM с помощью LDMDump

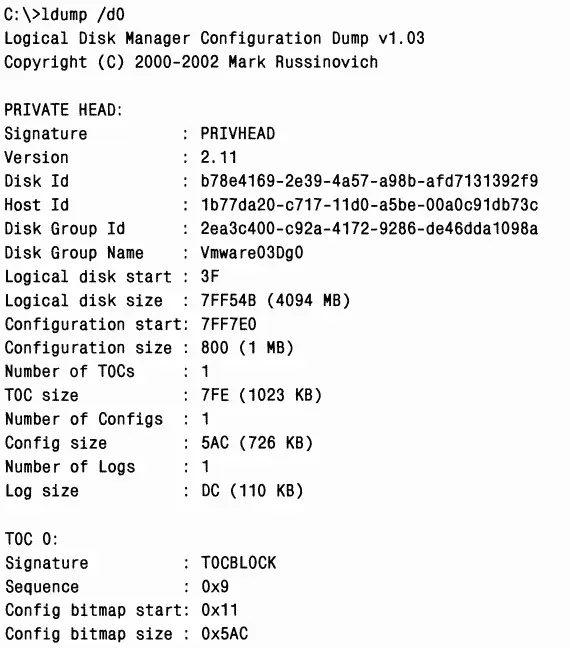

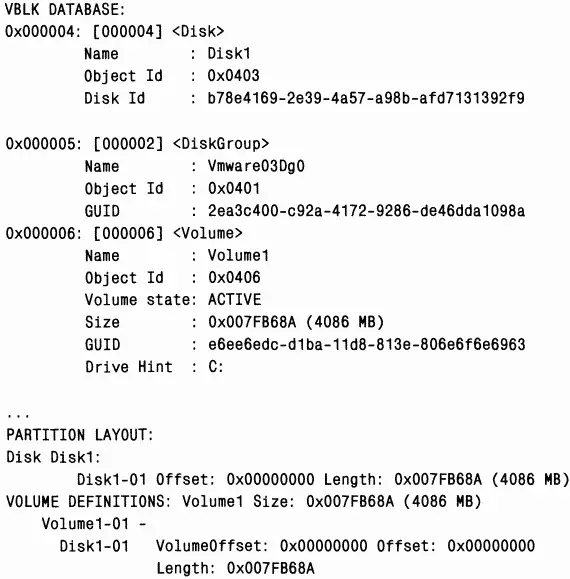

Утилита LDMDump (от Sysinternals) позволяет получить детальную информацию о содержимом базы данных LDM. Она принимает номер диска в качестве аргумента командной строки. Выводимая ею информация занимает несколько экранов, поэтому ее следует перенаправить в файл для последующего просмотра в текстовом редакторе (например: ldmdump /d0 › disk.txt). Ниже даны фрагменты выходной информации LDMDump. Первым показывается заголовок базы данных LDM, затем записи этой базы данных, которые описывают 4-гигабайтный диск с простым томом размером в 4 Гб. Элемент тома базы данных обозначен KaKVolumel. B конце вывода LDMDump перечисляет нежесткие разделы (soft partitions) и определения томов, найденные в базе данных.

Одно из первых действий при установке Windows на компьютер — создание раздела на основном физическом диске системы. B этом разделе Windows определяет системный том для хранения файлов, нужных на ранних этапах процесса загрузки. Кроме того, Windows Setup требует создать раздел для загрузочного тома, в который она запишет системные файлы Windows и где будет создан системный каталог (\Windows). Системный том можно сделать и загрузочным — тогда вам не понадобится создавать новый раздел для загрузочного тома. Терминология, используемая Microsoft для системного и загрузочного томов, может сбить с толку. Системным считается том, на который Windows помещает загрузочные файлы, включая загрузчик (Ntldr) и Ntdetect, а загрузочным — том, на котором Windows хранит основные системные файлы вроде Ntoskrnl.exe.

Хотя данные о разбиении динамического диска на разделы находятся в базе данных, LDM реализует и таблицу разделов в стиле MBR или GPT, чтобы загрузочный код Windows мог найти системный и загрузочный тома на динамических дисках. (Например, Ntldr и микрокод IA64 ничего не знают о LDM-разделах.) Если диск содержит системный и/или загрузочный тома, они описываются в таблице разделов в стиле MBR или GPT. B ином случае один раздел охватывает всю доступную для использования область диска. LDM помечает его как раздел типа «LDM»; поддержка разделов этого типа впервые появилась в Windows 2000. B пространстве, определенном в стиле MBR или GPT, LDM создает разделы, организуемые базой данных LDM.

Еще одна причина, по которой LDM создает таблицу разделов в стиле MBR или GPT, — чтобы унаследованные утилиты обслуживания дисков, включая работающие в средах с двухвариантной загрузкой, не решили, будто на динамическом диске не определены разделы.

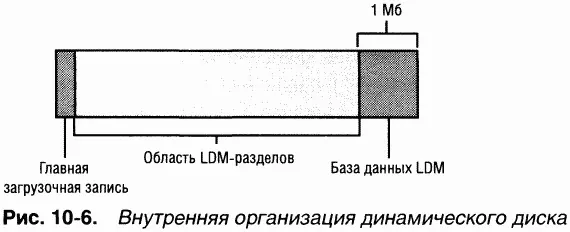

Поскольку LDM-разделы не описываются таблицей разделов в стиле MBR или GPT, они называются нежесткими (soft partitions), а разделы в стиле MBR или GPT — жесткими (hard partitions). Рис. 10-6 иллюстрирует структуру динамического диска, размеченного в стиле MBR.

DLL оснастки Disk Management (DMDiskManager в Windows\System32\Dmdskmgr.dll), показанной на рис. 10-7, использует DMAdmin, службу LDM Disk Administrator (Windows\System32\Dmadmin.exe) для создания базы данных LDM и изменения ее содержимого. Когда вы запускаете оснастку Disk Management, в память загружается DMDiskManager, который запускает DMAdmin, если она еще не выполняется. DMAdmin считывает с каждого диска базу данных LDM и возвращает полученную информацию DMDiskManager. Если DMAdmin обнаруживает базу данных из дисковой группы другого компьютера, то отмечает, что эти тома находятся на удаленном диске, и позволяет импортировать их в базу данных текущего компьютера, если вы хотите их использовать. При изменении конфигурации динамических дисков DMDiskManager информирует DMAdmin о внесенных изменениях, и DMAdmin обновляет свою копию базы данных в памяти. Зафиксировав изменения, DMAdmin передает обновленную базу данных DMIO, драйверу устройства Dmio.sys. DMIO — эквивалент FtDisk для динамических дисков, так что он управляет доступом к базе данных на диске и создает объекты «устройство», представляющие тома на динамических дисках. Когда вы закрываете оснастку Disk Management, DMDiskManager останавливает и выгружает службу DMAdmin.
