Получив описатель, представляющий клиентскую сторону почтового ящика, клиент посылает сообщения через функцию WriteFile. Реализация почтовых ящиков допускает широковещательную передачу сообщений длиной не более 425 байтов. Если длина сообщения превышает 425 байтов, почтовый ящик использует механизм надежной коммуникационной связи, требующий соединения клиента с сервером по типу «один к одному», что исключает возможность широковещательной передачи. Другая (довольно странная) особенность почтовых ящиков — урезание сообщений с исходной длиной в 425 или 426 байтов до 424 байтов. Таким образом, почтовые ящики непригодны для рассылки сообщений, длина которых превышает 424 байта. Ha рис. 13–10 показан пример широковещательной передачи клиентского сообщения на несколько серверов почтовых ящиков в пределах домена.

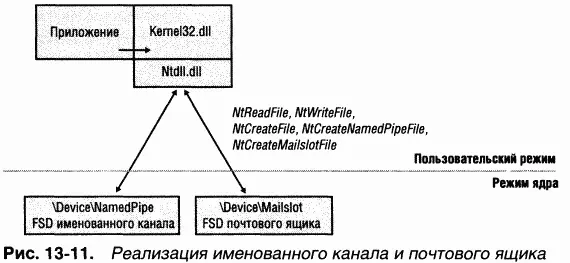

O тесной интеграции функций именованных каналов и почтовых ящиков с Windows свидетельствует тот факт, что все они реализованы в Kernel32.dll. ReadFile и WriteFile, используемые приложениями для обмена сообщениями через именованные каналы и почтовые ящики, являются основными Windows-функциями ввода-вывода. CreateFile, с помощью которой клиент открывает именованный канал или почтовый ящик, также является стандартной Windows-функцией ввода-вывода. Однако имена, указываемые приложениями при использовании именованных каналов и почтовых ящиков, относятся к пространству имен под управлением драйверов файловых систем именованных каналов (\Windows\System32\Drivers\Npfs.sys) и почтовых ящиков (\Windows\System32\Drivers\Msfs.sys), как показано на рис. 13–11. Драйвер файловой системы именованных каналов создает объект «устройство» \Device\NamedPipe и символьную ссылку на этот объект с именем \Global??\Pipe (\??\Pipe в Windows 2000), а драйвер файловой системы почтовых ящиков создает объект «устройство» \Device\Mailslot и символьную ссылку \Global??\Mailslot (\??\Mailslot в Windows 2000), которая указывает на этот объект. (O каталоге \Global?? диспетчера объектов см. главу 3.) Префикс «\\.\» в именах «\\.\Pipe\…» и «\\.\Mailslot\…», передаваемых CreateFile, транслируется в «\Global??\», чтобы эти имена разрешались через символьную ссылку на объект «устройство». Специальные функции CreateNamedPipe и CreateMailslot используют соответствующие функции ядра NtCreateNamed-PipeFile и NtCreateMailslotFile.

Позже мы обсудим, как драйвер файловой системы участвует в поиске удаленной системы по имени, которое задает удаленный именованный канал или почтовый ящик. Однако, когда именованный канал либо почтовый ящик создается сервером или открывается клиентом, в конечном счете вызывается соответствующий драйвер файловой системы (FSD) на той машине, где находится именованный канал или почтовый ящик. Именованные каналы и почтовые ящики реализованы в виде FSD режима ядра по нескольким причинам. Основной из них является интеграция с пространством имен диспетчера объектов, что позволяет использовать объекты «файл» для представления открытых именованных каналов и почтовых ящиков. Подобная интеграция дает следующие преимущества.

•Используя функции защиты режима ядра, FSD реализуют для именованных каналов и почтовых ящиков стандартную защиту Windows.

•Поскольку FSD интегрированы с пространством имен диспетчера объектов, приложения могут открывать именованный канал или почтовый ящик вызовом функции CreateFile.

•Приложения могут взаимодействовать с именованными каналами и почтовыми ящиками через Windows-функции вроде ReadFile и WriteFile.

•FSD полагаются на диспетчер объектов в поддержке счетчиков описателей и ссылок для объектов «файл», представляющих именованные каналы и почтовые ящики.

•FSD могут реализовать собственные пространства имен каналов и почтовых ящиков, допускающие указание подкаталогов.

Так как взаимодействие через сеть при разрешении имен именованных каналов и почтовых ящиков осуществляется через редиректор, FSD при этом неявно используют протокол CIFS (Common Internet File System). Поскольку CIFS способен работать с TCP/IP, TCP/IP с IPv6 и IPX, именованные каналы и почтовые ящики доступны приложениям, выполняемым в системах, где установлен хотя бы один общий такой протокол. (Сведения о CIFS см. в главе 12.)

ЭКСПЕРИМЕНТ: просмотр пространства имен именованных каналов и наблюдение за активностью таких каналов

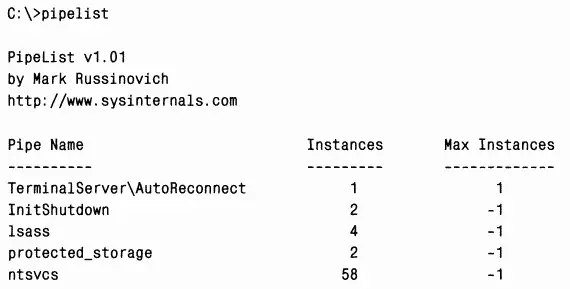

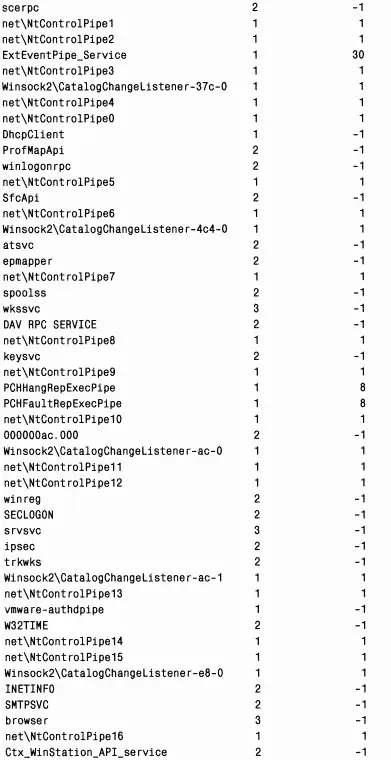

Открыть корневой каталог FSD именованных каналов и перечислить его содержимое с помощью Windows API нельзя — для этого нужно воспользоваться сервисами встроенного API. Утилита PipeList ( www.sys- internals.com) перечисляет именованные каналы, определенные на компьютере, число созданных экземпляров канала с данным именем и максимальное число каналов, заданное сервером при вызове Create-NamedPipe. Вот пример вывода PipeList.

Из этого листинга ясно, что некоторые системные компоненты используют именованные каналы как механизм связи. Например, канал InitShutdown создан Winlogon для приема удаленных команд на завершение работы, а канал SecLogon — сервисом SecLogon для выполнения операций входа в интересах утилиты Runas. Определить, каким из процессов открыт каждый из этих каналов, можно с помощью утилиты Process Explorer ( wwsysinternals.com). Заметьте, что значение Max Instances, равное -1, означает, что на число экземпляров канала с данным именем не накладывается никаких ограничений.

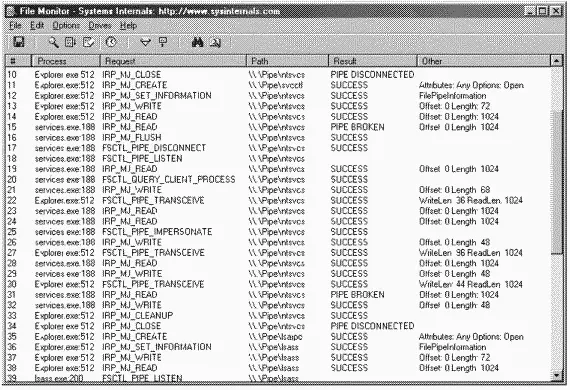

Драйвер фильтра файловой системы Filemon (wwwsysinternals.com) способен подключаться к драйверу файловой системы Npfs.sys или Msfs.sys, что позволяет ему наблюдать за активностью всех именованных каналов или почтовых ящиков в системе. Для подключения Filemon к соответствующему драйверу выберите из меню Drives команду Named Pipes или Mail Slots. Ha иллюстрации ниже показано окно Filemon, в котором сообщается об активности именованных каналов, вызываемой двойным щелчком значка My Network Places (Мое сетевое окружение) на рабочем столе. Заметьте, что сообщения передаются через именованные каналы LSASS и службы рабочей станции.

До начала 90-х годов NetBIOS (Network Basic Input/Output System) API был самым популярным интерфейсом программирования для персональных компьютеров. NetBIOS поддерживал связь как надежную, ориентированную на логические соединения, так и ненадежную, не требующую логических соединений. Windows поддерживает NetBIOS для совместимости с унаследованными приложениями. Microsoft не рекомендует разработчикам приложений использовать NetBIOS, поскольку существуют куда более гибкие и переносимые API, например именованные каналы и Winsock. NetBIOS в Windows поддерживается протоколами TCP/IP и IPX/SPX.
