Марк Руссинович - 4.Внутреннее устройство Windows (гл. 12-14)

ПРИМЕЧАНИЕ Если загрузка вашей системы стала невозможной из-за того, что Driver Verifier обнаруживает ошибку драйвера и вызывает крах системы, загрузите систему в безопасном режиме (в котором верификация отключена), запустите Driver Verifier и отключите параметры проверки.

B следующих разделах показывается, как с помощью Driver Verifier сделать так, чтобы вместо дампов, непригодных для отладки, создавались дампы, позволяющие решить проблему. Кроме того, почитайте справочный файл Debugging Tools, где есть руководства по методикам углубленной отладки.

Несомненно, что чаще всего причиной краха Windows является повреждение пула. Обычно оно вызывается ошибкой драйвера, в результате которой данные записываются до начала или за концом буфера, выделенного в пуле подкачиваемой или неподкачиваемой памяти. Структуры управления пулами (pool tracking structures) исполнительной системы располагаются с каждой стороны буфера и отделяют их друг от друга. Таким образом, подобные ошибки приводят к повреждению структур управления пулами, повреждению буферов других драйверов или и к тому, и к другому. Крах, вызванный повреждением пулов, практически невозможно исследовать с помощью отладчика, поскольку крах системы происходит при обращении к поврежденным данным, а не в момент их повреждения.

ПРИМЕЧАНИЕ Чтобы облегчить выявление этих трудноуловимых повреждений, в Windows XP Service Pack 2 (или выше) всегда выполняется проверка выхода за границы блока в пуле (pool-block tail checking). Поэтому переполнение буфера скорее всего тут же приведет к краху BAD_POOL_HEADER.

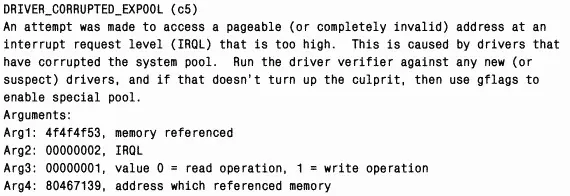

Вы можете вызвать крах, связанный с переполнением буфера, запустив Notmyfault и выбрав переключатель Buffer Overflow. B этом случае Myfault выделит память под буфер и перезапишет 40 байтов, идущих после буфера. Между щелчком кнопки Do Bug и крахом системы может пройти довольно много времени, возможно, вам даже придется задействовать пул, запустив какие-либо приложения. Это еще раз подчеркивает, что повреждение может не скоро привести к последствиям, влияющим на стабильность системы. Анализ аварийного дампа, полученного при такой ошибке, почти всегда показывает, что проблема связана с Ntoskrnl или каким-либо другим драйвером. И это демонстрирует бесполезность детального анализа при таком описании стоп-кода:

B описании стоп-кода рекомендуется запустить Driver Verifier для каждого нового или подозрительного драйвера или активизировать особый пул с помощью Gflags. B обоих случаях преследуется одна и та же цель: выявить потенциальное повреждение в момент, когда оно происходит, и вызвать крах системы так, чтобы при автоматическом анализе удалось обнаружить драйвер, вызвавший повреждение.

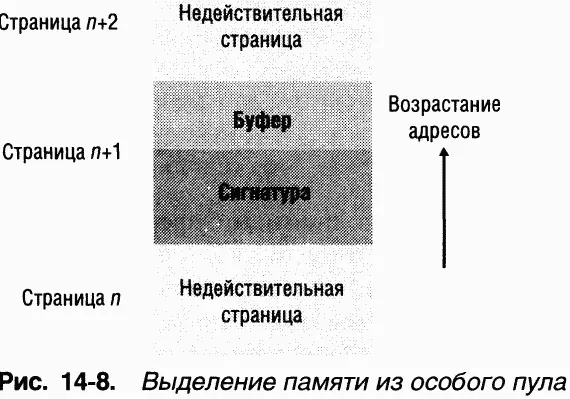

Если в Driver Verifier включен режим особого пула, проверяемые драйверы используют специальный пул вместо пула подкачиваемой или неподкачиваемой памяти во всех случаях, когда выделяется память для буферов размера, немного меньшего размера страницы. Буфер, память под который выделяется из особого пула, заключен между двумя недействительными страницами и по умолчанию выравнивается по верхней границе страницы. Кроме того, подпрограммы управления особым пулом заполняют неиспользуемое пространство страницы, содержащей буфер, по случайному шаблону. Ha рис. 14-8 показано, как выделяется память из особого пула.

Система обнаруживает любые переполнения буфера, содержащегося в странице, поскольку они приводят к ошибке страницы: происходит обращение к недействительной странице, которая идет за буфером. Сигнатура нужна, чтобы перехватывать выход за конец буфера в момент, когда драйвер освобождает буфер: при выходе за конец будет нарушена целостность шаблона, помещенного в эту область при выделении памяти под буфер.

Чтобы посмотреть, как с помощью особого пула вызвать крах системы, который легко диагностировать с помощью механизма автоматического анализа, запустите DriverVerifier Manager (Диспетчер проверки драйверов). В Windows 2000 перейдите на вкладку Settings (Параметры), введите myfault.sysв текстовое поле внизу страницы, предназначенное для задания дополнительных драйверов, установите флажок особого пула, сохраните изменения, выйдите из Driver Verifier Manager и перезагрузитесь. B Windows XP и Windows Server 2003 выберите Create Custom Settings (For Code Developers) [Создать не стандартные параметры (для кода программ)] на первой странице мастера, на второй — Select Individual Settings From A Full List (Выбрать параметры из списка), на третьей — Special Pool (Особый пул). Далее выберите Select Drivers From A List (Выберите имя драйвера из списка), а на странице, где перечислены типы драйверов, введите myfault.sysв диалоговом окне, открываемом после нажатия кнопки добавления незагруженных драйверов. (He ищите в этом диалоговом окне файл myfault.sys — просто введите его имя.) Затем отметьте драйвер myfault.sys, выйдите из мастера и перезагрузитесь.

Когда вы запустите Notmyfault и вызовете переполнение буфера, сразу же произойдет крах системы, а анализ дампа даст следующий результат:

Probably caused by: myfault.sys (myfault+3f1)

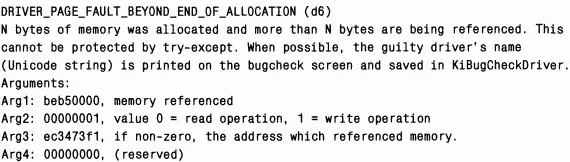

При детальном анализе вы получите следующее описание стоп-кода:

Благодаря особому пулу трудноуловимая ошибка немедленно проявила себя, и анализ стал тривиальным.

Драйвер, в котором из-за «бага» происходит повреждение или неправильная интерпретация его собственных структур данных, может обращаться к не принадлежащей ему памяти, воспринимая поврежденные данные как указатель на область памяти. Такой некорректный указатель может указывать на что угодно в адресном пространстве, в том числе на данные, принадлежащие другим драйверам, недействительные страницы памяти или на код других драйверов или ядра. Как и при переполнении буфера, драйвер, вызвавший повреждение данных, обычно не удается идентифицировать в момент, когда повреждение обнаруживается и происходит крах системы. Использование особого пула увеличивает вероятность выявления «багов», связанных с некорректными указателями, но не выявляет повреждение кода.

Если вы запустите Notmyfault и выберете переключатель Code Overwrite, драйвер Myfault повредит точку входа функции NtReadFile. Далее возможны два варианта. Если ваша система работает под управлением Windows 2000 и оснащена не более чем 127 Мб физической памяти или работает под управлением Windows XP или Windows Server 2003 и оснащена не более чем 255 Мб физической памяти, произойдет крах и анализ дампа укажет на Myfault.sys.
