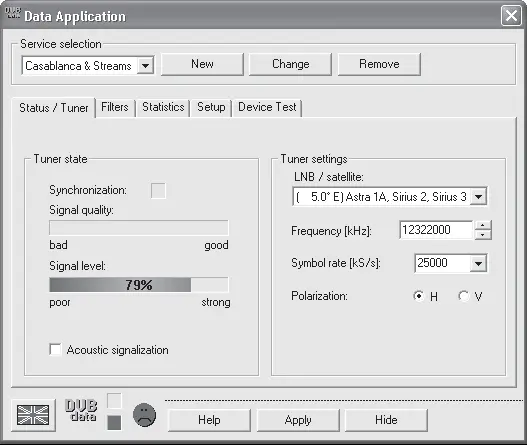

Рис. 4.31.Окно программы DVB Data

Наилучшим вариантом будет, если спутник, который хочется принимать, используется одним из спутниковых интернет-провайдеров. В этом случае можно подобрать наилучшее положение для антенны. В качестве примера приведем настройку антенны на спутник Sirius 2 (данный спутник очень часто используют любители спутникового телевидения), через который ведет трансляцию оператор Satgate (www.satgate.ru).

Выберем подходящий луч. Жителям западной части России, например Санкт-Петербурга, подойдет северный луч спутника. Перейдя на страницу с описанием параметров передачи данных, можно рассмотреть следующие параметры:

•орбитальная позиция – 4,8 градуса восточной долготы;

•частота несущей SatGate – 12322 MHz;

•скорость передачи символов – 27.670213 MSPS;

•коррекция ошибок (FEC) – 5/6;

•поляризация – вертикальная.

Многие параметры на этой странице не описаны в данной книге, так как в рассматриваемом примере они не имеют значения. Для нас важны позиция и еще несколько других параметров, значение которых описано ниже.

Откройте вкладку Setup(Настройки) окна программы DVB-Data и нажмите кнопку LBN/Satellite settings(Настройки конвертеров/спутников) – откроется окно настроек (рис. 4.32).

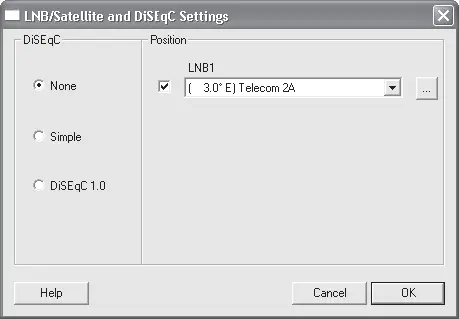

Рис. 4.32.Настройки спутников

В данном окне нужно задать параметры конвертеров. Если используется только один конвертер, то следует установить переключатель DiSEqCв положение None(Нет).

В области Position(Позиция) должен остаться только один открывающийся список. Если он неактивен, то нужно установить флажок слева от данного списка. Из открывающегося списка нужно выбрать спутник Sirius, выбрав элемент управления (5.0 E) Astra 1A, Sirius 2, Sirius 3.

Если используются несколько конвертеров на одной антенне и переходник, то нужно установить переключатель в положение DiSEqC 1.0и установить флажок напротив открывающегося списка, содержащего номер конвертера пользователя. Номер конвертера можно узнать, взглянув на номер входа переключателя, к которому подключен конвертер. Все входы имеют нумерацию типа LBN1, LBN2 и так далее. Если конвертер подключен ко второму входу (LBN2), то нужно установить флажок напротив открывающегося списка LBN2и выбрать в нем нужный спутник (в нашем случае – это Sirius 2).

Задав настройки, следует нажать кнопку OK, чтобы закрыть окно настройки конвертеров.

В окне настройки программы DVB Data (см. рис. 4.31) нужно нажать кнопку Apply(Применить), чтобы внесенные изменения вступили в силу.

Перейдите на вкладку Filters(Фильтры), на которой нас будет интересовать поле PID-List(Список фильтров). Данные со спутника идут нескончаемым потоком, и, чтобы отсеивать ненужные потоки информации, ставятся фильтры. Номер фильтра можно узнать на сайте оператора, в рассматриваемом примере используется фильтр 402(рис. 4.33).

Установив требуемые параметры, нужно нажать кнопку Apply(Применить) и перейти на первую вкладку – Status / Tuner(Состояние/Тюнер) (см. рис. 4.31). В поле Frequency [KHz](Частота) нужно ввести значение 12322000, а в поле Symbol rate [KS/s](Символьная скорость) – значение 27670. Переключатель Polarization(Поляризация) следует установить в положение V.

Если программа приема данных настроена правильно, а спутниковая антенна направлена на нужный спутник, то вкладка Status / Tuner(Состояние/Тюнер) будет выглядеть следующим образом (рис. 4.34).

Главный момент на этой вкладке – качество сигнала, которое должно быть равно 100 %. Уровень сигнала может быть от 60 % и выше. Если программа показывает, что уровень сигнала составляет 80 %, но при этом качество сигнала равно нулю, то нужно подстраивать антенну для достижения стопроцентного качества. В противном случае качество видео при просмотре каналов может существенно снижаться.

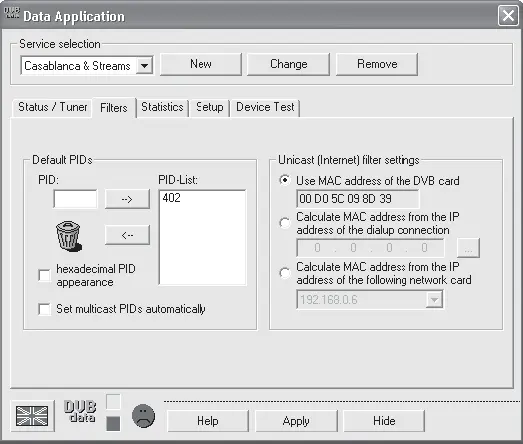

Рис. 4.33.Настройка фильтров

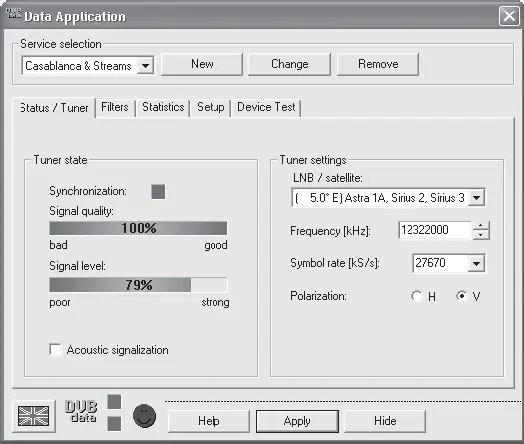

Рис. 4.34.Тюнер, настроенный на спутник

Настроить антенну, установленную на балконе, довольно просто, можно понемногу сдвигать ее и следить за изменением уровня сигнала и качества. Настраивать антенну проще всего вдвоем: один следит за уровнем сигнала, а второй медленно подстраивает антенну. Если расстояние между людьми не позволяет им общаться, то можно воспользоваться мобильным телефоном для переговоров.

Настраивать антенну одному несколько сложнее, но тоже можно. Просто придется периодически бегать проверять изменения на экране монитора. В программе DVB Data есть одна интересная возможность, способная облегчить работу при настройке, – озвучивание уровня сигнала. Для этого нужно установить флажок Acoustic signalization(Звуковое сопровождение) на вкладке Status / Tuner(Состояние/Тюнер) программы. Теперь утилита с периодичностью в несколько секунд будет озвучивать уровень сигнала, правда, на английском языке. Чтобы использовать русскоязычное программное обеспечение, нужно скачать его с сайта производителя – www.technotrend.de.

Если при подстройке антенны индикатор качества сигнала показывает хоть какой-нибудь уровень, то значит, пользователь близок к идеальной настройке. Медленными движениями нужно добиваться повышения качества сигнала.

Достигнув отличного качества сигнала, нужно жестко закрепить конвертер и саму антенну, чтобы избежать влияния ветра. Если используется один конвертер, то настройку антенны на спутник можно считать завершенной. При использовании нескольких конвертеров для обработки сигнала придется подстроить остальные.

Можно также поэкспериментировать с программой для просмотра телевидения. Например, запустить какой-нибудь заведомо бесплатный канал и подстраивать конвертер, пока изображение не станет идеальным. Ознакомившись еще с несколькими программами для просмотра спутникового телевидения, которые описываются в данной главе ниже, можно воспользоваться предложенным методом.

Skystar 2 – второй наиболее популярный тюнер компании TechniSat. Его настройка не сложнее, чем установка тюнера, рассмотренного выше. Можно без проблем установить плату в компьютер и настроить ее, следуя нижеприведенным рекомендациям.
