Виктор Гольцман - Компьютер + TV: телевидение на ПК

Сразу оговоримся, что в некоторых случаях все-таки лучше не рисковать, а предоставить возможность поработать профессионалам. Например, монтаж антенны на стену на девятом этаже – дело довольно опасное, поэтому заниматься этим самому не рекомендуется. К тому же иногда просто невозможно самостоятельно установить антенну там, где хочется (рис. 4.15).

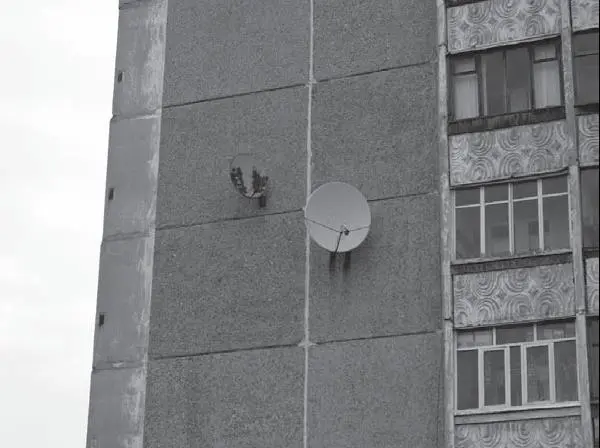

Рис. 4.15.Антенна, установленная на уровне шестого этажа, которую невозможно закрепить так самостоятельно

Рассмотрим основополагающие моменты установки системы, ведь перед работой нужно иметь хотя бы небольшую теоретическую подготовку.

Обычно первым делом пользователь задумывается, куда, собственно, должна смотреть его антенна. На многих форумах в Интернете написано, что тарелка должна смотреть на юг. Это очень расплывчатое объяснение, которое мало чем поможет, к тому же для жителя Москвы и Омска направления спутниковых антенн будут отличаться. Также многие пользователи находят сайты, где выложены координаты всех спутников, которые должны помочь безошибочно настроить антенну. В теории оно так, но рядовой житель небольшого поселка, осмотрев небо в поисках 5 градусов восточной долготы, начитает задумываться об иных ориентирах. Ниже приведено несколько практических рекомендаций по поводу определения направления спутниковой антенны.

Будем считать, что желаемый спутник или группа спутников уже выбраны. Причем выбор новоиспеченного хозяина антенны, скорее всего, будет совпадать с выбором большинства пользователей его региона. Как правило, антенны подавляющего количества пользователей направлены на спутники, через которые транслируется большинство каналов (обычно выбирают спутники, где больше русских каналов) и достаточный уровень сигнала для комфортного просмотра.

Для начала очень неплохо определить хотя бы горизонтальный угол поворота антенны. С вертикальными углами можно разобраться эмпирическим путем. Для жителя города самый простой способ определить поворот антенны – выйти на улицу и посмотреть, куда смотрят антенны других пользователей спутникового телевидения. Скорее всего, на доме уже установлены антенны, поэтому ходить далеко не придется.

Второй способ – рассчитать направление с помощью специальных программ. В этом случае будут получены точные углы наклона, другой вопрос – как направить антенну точно по этим углам. Однако при наличии компаса примерно установить антенну все-таки получится, а затем можно подрегулировать вручную.

Рассмотрим работу с одной из программ для расчета угла наклона антенны – Satellite Antenna Alignment (рис. 4.16), – cкачать которую можно по адресу www.al-soft.com/saa/satinfo.shtml.

Данная программа предназначена для расчета углов поворота спутниковой антенны для приема сигнала с заданного спутника. С ее помощью можете рассчитать азимут и угол места для каждого выбранного спутника. Также можно рассчитать углы для нескольких спутников сразу. Таким образом, определяется, какие спутники можно принимать из географического положения пользователя. В программе нет точного учета особенностей конкретной местности, например высоты над уровнем моря, рельефа и других, но ее результатов будет более чем достаточно для установки антенны.

Слева в окне приложения расположен перечень спутников с их координатами, а также другой дополнительной информацией. В правой части окна содержатся элементы интерфейса для ввода расчетной информации. Прежде всего нужно определить географические координаты местоположения пользователя. Сделать это довольно просто: если человек живет в одном из российских городов, то достаточно щелкнуть кнопкой мыши на пункте меню Города России– программа соединится с сервером (при наличии подключения к Интернету) и выдаст перечень городов вместе с координатами. Если населенного пункта пользователя там не оказалось, то нужно воспользоваться другим сервисом, расположенным по адресу http://www.goroskop.org/ horoscope/location/form.shtml. Здесь содержится поле, в котором предлагается ввести название населенного пункта (рис. 4.17).

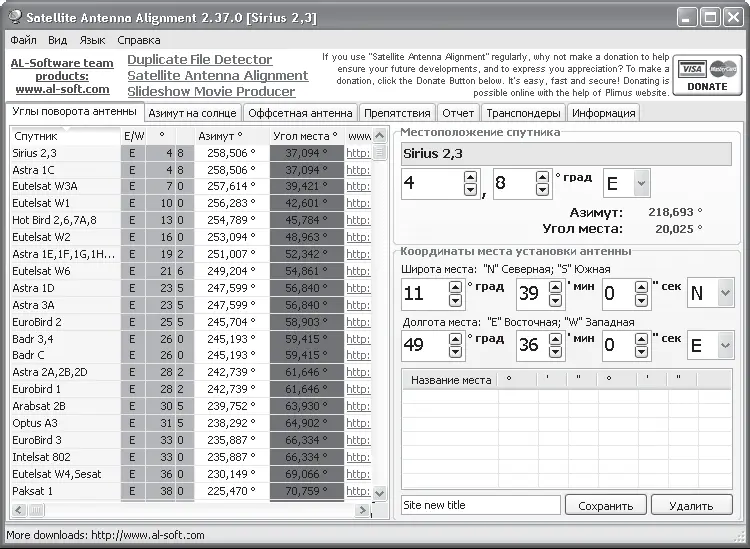

Рис. 4.16.Окно программы Satellite Antenna Alignment

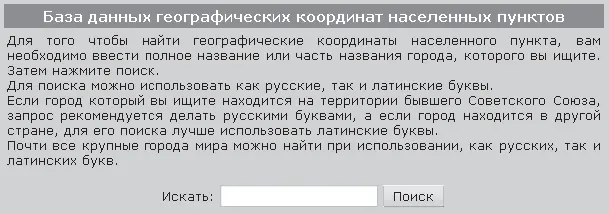

Рис. 4.17.Поиск географических координат

Введя название населенного пункта, в котором вы находитесь, в поле Искать, нужно нажать кнопку Поиск– через несколько секунд программа выдаст результат поиска. В качестве примера приведен результат поиска для белорусского города Новополоцк, которого в стандартном списке городов не оказалось (рис. 4.18).

Таким образом были получены широта и долгота местоположения населенного пункта – этого достаточно, чтобы продолжить работу с программой Satellite Antenna Alignment.

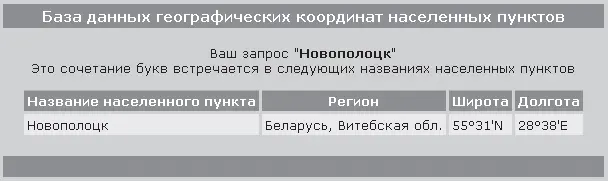

Рис. 4.18.Результаты поиска

Если по каким-либо причинам не удалось найти координаты населенного пункта пользователя с помощью предыдущего сервиса, то можно воспользоваться всемирной базой координат. Для этого нужно перейти по ссылке www.earth-info.nga.mil/gns/html/cntry_files.html, выбрать нужную страну и скачать себе на компьютер базу со всеми населенными пунктами.

Будем считать, что координаты известны, и продолжим расчеты. В окне Satellite Antenna Alignment нужно ввести полученные данные в поля Широта местаи Долгота места. Введем в данные поля значения для города Новополоцк, координаты которого были получены в результате поиска (рис. 4.19).

Обратите внимание на список спутников в левой части окна – рядом с каждым из них появились углы для введенных координат. Чтобы вывести информацию о спутнике в правую часть окна, нужно щелкнуть кнопкой мыши на названии спутника в списке. На рисунке видно, что азимут для спутников Sirius 2 и Sirius 3 равен 208 градусов 187 минут, а угол места – 23 градуса 199 минут. На самом деле такая точность мало чем поможет, если пользователь не обладает специальным оборудованием, так что для наших целей будет достаточно только градусов.

Для некоторых спутников параметр Угол местав списке будет выделен красным цветом. Это значит, что с этого спутника нельзя принимать сигнал, так как он находится ниже линии горизонта для местности пользователя.

;Для приема спутников с маленьким углом наклона потребуется очень большая тарелка, поэтому нужно ориентироваться на спутники, находящиеся не ниже 20 градусов.
