Щелкните правой кнопкой мыши на таблице Углы сигналови в открывшемся контекстном меню выберите пункт Добавить. В появившемся текстовом поле нужно ввести угол подъема и азимут для второго спутника – на изображении появится еще один пучок лучей, окрашенный в другой цвет, который будет фокусироваться в другой точке (рис. 4.6).

Если смотреть на схему падения лучей со стороны, то будет видно, что фокусы находятся практически на одной линии. Очень не помешало бы взглянуть на эту картину сверху, для чего нужно дважды щелкнуть кнопкой мыши на изображении в окне программы Para Focus – появится окно с видом изображения сверху (рис. 4.7).

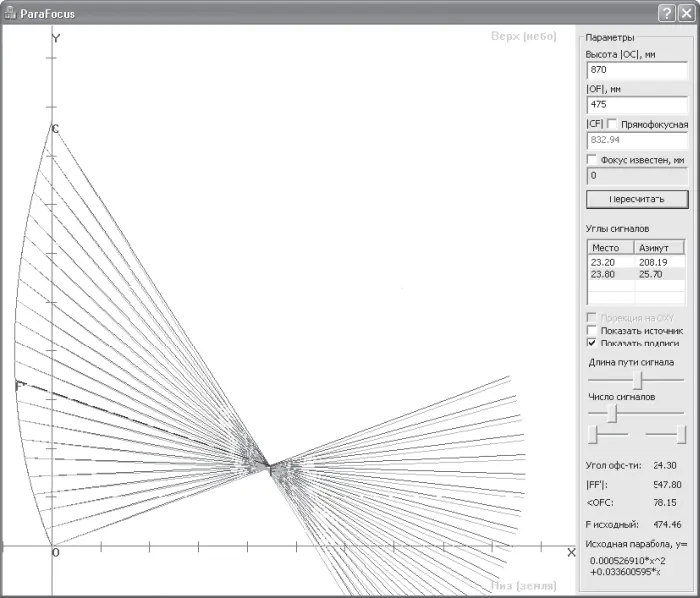

Рис. 4.6.Сигнал от двух спутников

Судя по этому изображению, сигнал от второго спутника будет фокусироваться немного в стороне, что делает удобным установку второго конвертера. Однако в данном случае фокус несколько размазан, поэтому нужно постараться выбрать точку, где фокусируется максимальное количество лучей. Точно так же можно получить картину фокусировки лучей и для третьего спутника, если в этом будет необходимость. Замерив вышеописанным методом требуемый параметр, можно получить довольно точные значения расстояний. После этого можно приступать к сборке мультифида и установке на него конвертеров.

С помощью программы ParaFocus можно не только рассчитать положение конвертеров на спутниковой антенне, получив необходимые расстояния, но и графически представить падение лучей спутникового сигнала. Это даст ясное представление о том, где нужно устанавливать конвертеры для наилучшего приема сигнала.

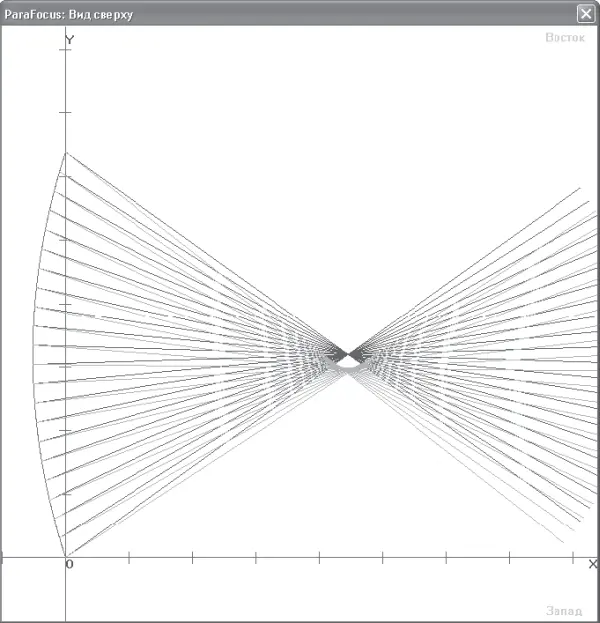

Рис. 4.7.Падение сигнала со спутников, вид сверху

Как уже говорилось выше, кабели бывают разные. Особенно это будет заметно при довольно большом расстоянии от антенны до компьютера (более 15 метров). Поэтому рекомендуется приобретать качественный кабель с минимальной подверженностью помехам.

Перед покупкой кабеля нужно попытаться определить, сколько метров понадобится. Следует учитывать, что кабеля всегда нужно больше, чем кажется, поэтому лучше взять два-три метра про запас. Вполне возможно, что потом понадобится передвинуть компьютер к другой стене, и будет неприятно, если это невозможно будет сделать только потому, что не хватает кабеля от антенны. Если планируется подключать несколько конвертеров, то понадобится несколько отрезков кабеля для соединения конвертера и переключателя. Для этих целей достаточно кабеля длиной 40–50 сантиметров.

Будем считать, что с длиной кабеля разобрались и приобрели кусок нужной длины. Вместе с кабелем нужно приобрести наконечники. Количество наконечников рассчитывается следующим образом: для одного конвертера нужно два наконечника (для подключения конвертера и DVB-тюнера), если конвертеров несколько, то нужно по два наконечника для каждого кабеля от конвертера к переключателю и два для кабеля от переключателя до DVB-тюнера.

Теперь можно разделывать кабель и насаживать наконечники. Для этого понадобится остро заточенный нож и деревянная доска. Можно использовать специализированный инструмент, однако у рядового пользователя он вряд ли окажется, а приобретать его ради одного раза нелогично. Работая с ножом, достаточно положить кабель на деревянную доску, чтобы не попортить стол.

Прежде всего с помощью ножа следует отрезать конец кабеля, чтобы он стал ровным (рис. 4.8).

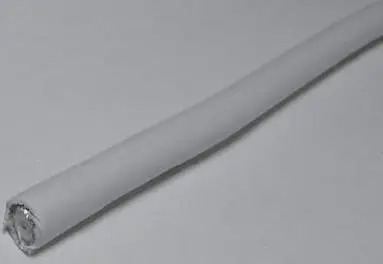

Рис. 4.8.Обрезанный кабель

Отступив от конца кабеля сантиметра полтора, нужно аккуратно надрезать и снять оболочку кабеля (рис. 4.9).

Под снятой частью оболочки кабеля находятся фольга для экранирования и тонкая проволочная сетка. Нужно сплести проволоку в один пучок и отогнуть назад. Фольгу также нужно аккуратно отогнуть назад (рис. 4.10).

Теперь необходимо срезать внутреннюю оболочку кабеля, аккуратно надрезав ее ножом и сняв (рис. 4.11).

Возьмите наконечник и накрутите его на кабель (наконечник должен насаживаться с небольшим усилием), после чего конец кабеля будет готов к подключению (рис. 4.12).

Рис. 4.9.Кабель со снятой оболочкой

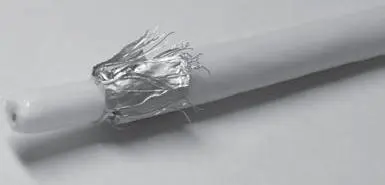

Рис. 4.10.Кабель с отогнутой фольгой

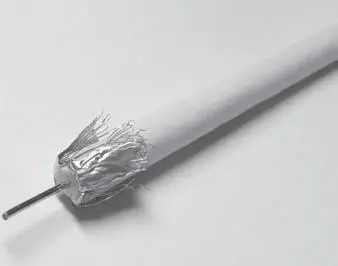

Рис. 4.11.Кабель, подготовленный для работы с наконечником

Все описанные действия нужно повторить для каждого кабеля, использующегося в системе спутникового телевидения. В итоге получится комплект кабелей (если используется несколько конвертеров) для сборки компонентов системы в единое целое.

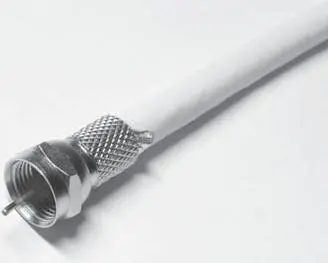

Рис. 4.12.Кабель с наконечником

Теперь нужно собрать всю систему воедино, соединив ее части кабелями. Подключать DVB-карту еще рано, однако соединить переключатель с конвертерами можно уже сейчас.

Возьмите один конец короткого кабеля и подсоедините его к одному из конвертеров. На соединительном разъеме кабеля есть резьба, с помощью которой фиксируется соединение (рис. 4.13).

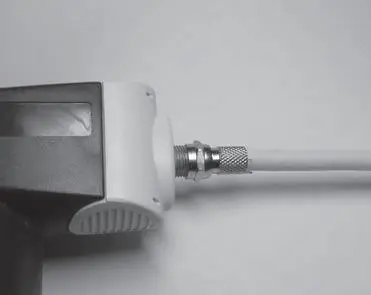

Рис. 4.13.Подключение кабеля к конвертеру

Подключив кабель к конвертеру, нужно подключить второй конец к одному из выходов переключателя. Рядом с каждым выходом есть надпись LBN X, где X – номер выхода переключателя. Желательно как-либо пометить, к какому выходу переключателя подключен конвертер, например написать маркером номер выхода на конвертере.

Подключив один конвертер к переключателю, таким же образом нужно подключить остальные конвертеры (рис. 4.14).

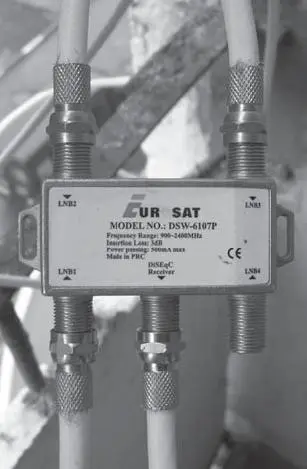

Рис. 4.14.Переключатель с подключенными кабелями

Соединив конвертеры и переключатель, можно переходить к установке антенны.

Установка спутниковой антенны – один из самых сложных этапов в создании системы спутникового телевидения на компьютере. Обычно этим занимаются специалисты, которые берут соответствующую плату за свой труд. Однако читатели этой книги наверняка хотят делать все самостоятельно. Причина этого, скорее всего, не в желании сэкономить $20–30, а в извечном стремлении русского человека приложить ко всему свою руку и фантазию. Поскольку универсального рецепта по установке антенны просто не существует, то понадобятся и «прямые руки», и творческий подход к делу.
