Теперь нужно разобраться, как устанавливать дополнительные конвертеры. Как уже говорилось, один спутник расположен на 7 градусов в сторону, а второй – на 13 градусов. Согласно закону отражения, сигнал от спутника, находящегося левее основной фокусной оси антенны, будет фокусироваться правее. И наоборот: сигнал от спутника, находящегося правее основной фокусной оси, будет фокусироваться левее основной фокусной оси (рис. 4.1).

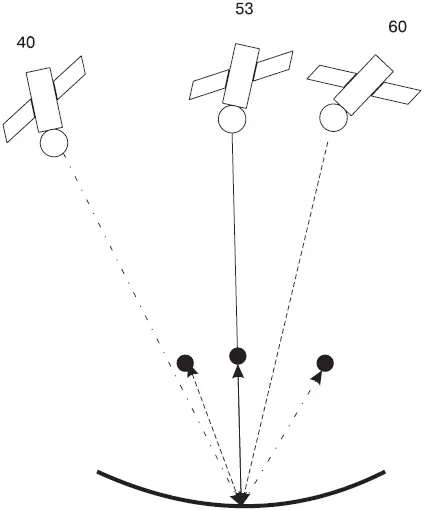

Рис. 4.1.Схема фокусировки сигнала от спутников

Из рисунка понятно, что конвертеры будут располагаться несимметрично относительно фокусной оси. Также нужно учесть удаление конвертера от центра тарелки, у дополнительных конвертеров оно должно быть примерно такое же, как и у основного (см. главу 3, рис. 3.9).

Будем считать, что можно подкорректировать положение конвертеров уже после установки антенны на балкон или стену. Если такой возможности не будет, то придется подбирать положение как можно точнее. Однако проблема в том, что даже самые точные математические расчеты положения конвертеров исходя из расположения спутников могут не дать стопроцентный результат. В итоге должна получиться примерно следующая конструкция (рис. 4.2).

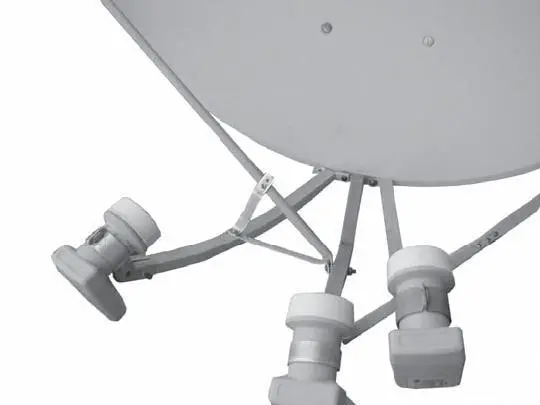

Рис. 4.2.Мультифид

На этом установку основного конвертера, мультифида и дополнительных конвертеров можно считать завершенной. Правильный расчет мультифида с помощью специальной программы рассматривается в данной главе ниже, а пока будем считать, что приведенной информации достаточно. Идеальный вариант, если впоследствии можно будет немного изменить положение дополнительных конвертеров на антенне, что позволит улучшить качество принимаемого сигнала на этапе тестирования системы.

В предыдущем разделе рассматривалась общая информация о создании мультифида, вполне возможно, что ее будет достаточно, чтобы установить несколько конвертеров на одну спутниковую антенну. Однако тем, кто живет в зоне, где желаемые спутники принимаются довольно слабо, придется собирать конструкцию более точно. Для расчета всех расстояний можно воспользоваться специальной программой: например, ParaFocus (рис. 4.3).

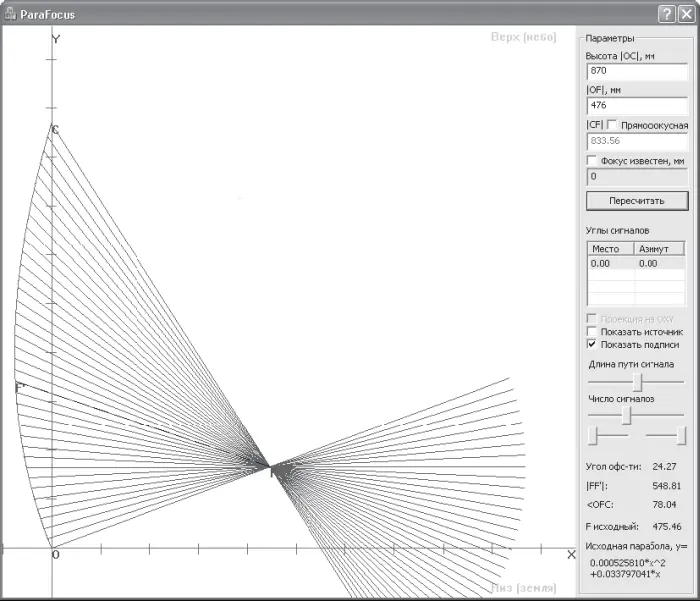

Рис. 4.3.Окно программы ParaFocus

Основную часть окна занимает область с изображением лучей падающего сигнала. Можно наблюдать, под каким углом будет сигнал отражаться и в какой точке фокусироваться. В правой части окна находятся элементы управления, с помощью которых можно задавать параметры антенны и падающих лучей.

Сначала нужно задать параметры антенны, введя ее высоту (больший из диаметров для офсетной антенны и диаметр для прямофокусной) в миллиметрах в поле Высота |OC|, мм. Обычно высота антенны указывается в паспорте, но если ее там нет, то без проблем можно измерить ее самостоятельно.

Если фокусное расстояние антенны не указано в паспорте, то нужно измерить длину отрезка от нижней кромки антенны до фокуса. Фокус находится чуть дальше, чем ближайшая от антенны точка конвертера, примерно на сантиметр вглубь конвертера (при его стандартном положении в держателе). Полученную величину следует внести в поле |OF|, мм.

;Таким же образом следует измерить расстояние от верхней кромки антенны до фокуса антенны и занести результат в поле |CF|. Для пересчета параметров необходимо нажать кнопку Пересчитать.

Если в паспорте антенны указано ее фокусное расстояние, то нужно установить флажок Фокус известени ввести величину фокусного расстояния в миллиметрах, после чего нажать кнопку Пересчитать, чтобы изменения вступили в силу. В итоге изображение потока данных изменится, и станет видно, где будут фокусироваться лучи.

Добавим параметры углов наклона антенны для желаемого спутника. Их можно получить с помощью программы Satellite Antenna Alignment (о работе с данной утилитой рассказывается ниже в этой главе). Примем за информацию, что нужен спутник Sirius 2, для которого угол подъема и азимут равны 23,199 и 208,187 градусов соответственно.

Щелкните кнопкой мыши на первой строке таблицы Углы сигналови в появившемся поле введите указанные углы – первый пункт изменится (рис. 4.4).

Рис. 4.4.Заданные углы сигналов

Введя данные, нужно нажать кнопку Пересчитатьеще раз, чтобы обновить информацию.

Таким образом была получена теоретическая точка фокусирования лучей, но что теперь делать с этими данными? Рисунок рисунком, но нужно установить конвертер, а для этого необходимо знать расстояние от точки пересечения фокусной оси с антенной до точки фокусирования лучей или расстояния от кромок антенны до точки фокусирования лучей.

Первое расстояние узнать очень просто: посмотрите в правый нижний угол окна программы (см. рис. 4.3), где отображено значение параметра |FF'|, это и есть расстояние от точки пересечения фокусной оси с антенной до точки фокусирования лучей.

Посмотрим, как узнать расстояние от кромки антенны до точки фокусирования. В программе ParaFocus можно измерить любое расстояние.

;Чтобы измерить длину отрезка между двумя точками, нужно щелкнуть кнопкой мыши на первой точке, удерживая кнопку нажатой, переместить указатель мыши ко второй точке и отпустить кнопку. В результате между двумя точками будет нарисован желтый отрезок, а в информационном окне программы, расположенном рядом с основным, отобразится длина отрезка в миллиметрах. Например, на рис. 4.5 видно, что длина отрезка равна 833,3 миллиметра.

Рис. 4.5.Информационное табло программы ParaFocus

Таким же образом можно измерить любое расстояние на изображении и подстраховаться дополнительными параметрами.

Разобравшись с расчетом расстояний для одного конвертера, пора приступать к расчету второго и третьего конвертеров. Для этого нужно получить углы подъема и азимуты для этих спутников, исходя из географического положения пользователя. Чтобы рассчитать углы, следует воспользоваться программой Satellite Antenna Alignment.

citeСОВЕТ

citeЛучше не выбирать спутники, находящиеся далеко друг от друга, иначе уровень принимаемого сигнала от дополнительных спутников будет слабым.
